电流模式PWM控制器 PT4201
| 价 格： | 面议 | |
| 型号/规格： | SOT23-6 | |
| 品牌/商标： | 华润矽威 |
PT4201是一款电流模式PWM控制器,低启动电流、低工作电流、优化设计的操作模式以及完善的保护功能适用于高性能、高可靠性低待机功耗要求开关电源应用，也适用于对于电流精度及可靠性要求较高的LED照明系统。
优化设计的启动电路使PT4201所需的启动电流极小（典型3uA），正常工作时消耗电流仅需1mA，这样启动电路可以用更大的启动电阻以降低待机状态下启动电路的功耗。PT4201可以根据负载状况自动调整其工作状态，当系统进入轻载或无负载情况下PT4201自动进入突发工作模式，并降低PWM频率来减少开关损耗，因而降低了待机功耗。PT4201内部振荡器的可编程特性可通过一个外接电阻对PWM频率进行设定。
PT4201采用峰值电流控制模式,内部具有电流斜率补偿功能避免CCM工作模式下潜在的次谐波振荡问题。同时PT4201在每一个PWM打开周期自动屏蔽电流采样输入瞬间毛刺，这样可以省掉电流采样外部所需的RC滤波器，从而节省了外部系统元件数量和PCB的空间。
PT4201 提供完善的保护功能以提高开关电源的可靠性,包括逐周期过流保护（OCP）、过功率保护（OLP）、VDD过压保护（OVP）以及 VDD 欠压保护（UVLO）等。GATE 输出脉冲高电压被嵌制在18V 保护外部功率MOS。
PT4201可以提供SOT-23-6和SOP-8和DIP-8三种封装。
特点：
频率抖动改善系统EMI性能
轻载自动降频有效降低系统待机功耗
无音频噪声
PWM频率外部可调
内建斜率补偿
输出钳位18V 保护外部功率MOSFET。
低启动电流（典型3uA），低操作电流（典型1mA）
适用大范围AC 输入的恒定输出功率限制
电流采样前沿消隐
完善的保护功能：自动恢复VDD过压保护（OVP）以及欠压锁定保护（UVLO）
线电压补偿的逐周期过流保护实现在宽电压范围内恒定电流限制
锁定的负载过功率保护（OLP）
应用：
通用开关式电源
电源适配器
电池充电器适配器
1-30W LED照明应用
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生/林小姐
- 电话：0755-82798301/82544318
- 传真：0755-82798861
- 手机：13723707303
- QQ ：
高调光比LED恒流驱动器 XN2115

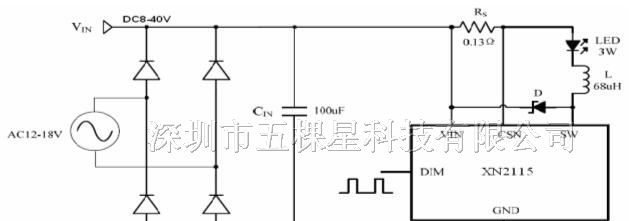

信息内容：XN2115 40V/1.5A 高调光比LED恒流驱动器 概述 XN2115是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。XN2115 输入电压范围从8 伏到40 伏，输出电流可调，可达1.5 安培。根据不同的输入电压和外部器件，XN2115 可以驱动高达数十瓦的LED。XN2115 内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围PWM调光。当DIM的电压低于0.3伏时，功率开关关断，XN2115进入极低工作电流的待机状态。 XN2115 采用SOT89-5封装。 特点 · 极少的外部元器件 · 很宽的输入电压范围：从8V到40V · 1.5A的恒流驱动能力 · 独立的过流保护 · 过温保护 · 复用DIM引脚进行LED开关、模拟调光和PWM调光 · 5%的输出电流精度 · LED开路保护 · 高达97%的效率 · 输出可调的恒流控制方法 应用 · MR16 LED射灯 · 车载LED灯 · LED建筑物照明 · LED路灯
