供应15W AC/DC电源模块WA15-220D12

价格：		面议
型号/规格：		WA15-220D12,WA15-220D24,WA15-220D05
品牌/商标：		SANGMEI

详细介绍
企业详情

典型性能 Typical performance

◆ 宽范围输入Wide Input voltage range
◆ 转换效率Typical Efficiency （典型80%）
◆ 开关频率Switching frequency：100 KHz
◆ 过流、短路保护，自恢复Over current/Short circuit protection,Self-furbish
◆ 输入与输出高隔离Input-output isolate
◆ PCB板上直插式安装Board in-line type installs
◆ 塑壳或金属壳Plastic/Metal case

温度曲线图 Temperature graph

技术参数

Technology parameter

测试条件：如无特殊指定，所有参数测试均在标称输入电压、纯阻性额定负载及25℃室温环境下测得。
Test condition:Genneral Nominal Line,Tc=25℃，Rated resistant load unless other wise specified

输入特性

Min

Nom

Max

Notes

输入电压Vdc	165(200Vdc)	220	265(380Vdc)	N
Input voltage	85(120Vdc)	220	265(380Vdc)	W
输入频率范围 Hz	47		440
Frequency range
遥控端Remote ON/OFF	无遥控端

输出特性 Output

输出电压精度 Voltage accuracy		Vo1；Vo2，Vo3；	±1.0%，±2.0%
源效应 Line regulation	标称负载，全电压范围	Vo1；Vo2，Vo3；	±0.2%, ±0.5%
	Nominal Load，full voltage range
负载效应 Load regulation	20% ~ 100%额定负载	Vo1；Vo2，Vo3；	±0.5%, ±3.0%
纹波及噪声 Ripple and noise	20MHz BM 满载
	Vo≤5.0V, ≤80mVp-p	Vo≥48V, ≤180mVp-p	Other≤120 mVp-p
启动延迟时间Start delay time	典型值 Tpical value		1S

一般特性 General

转换效率Efficiency	标称电压输入，满载	Vo≤5.0V,78%典型(Typical)	Vo>5.0V，80%典型(Typical)
	Nominal input，Full load
开关频率Switching frequency	10W以下60KHz(含10W)	100KHz 典型(Typical)	250KHz
工作温度Operating temperature		自由空气对流 Free air	-25℃ ~ +65℃
储存温度Storage temperature			-40℃ ~ +105℃
壳温Max case temperature			+80℃
相对湿度Relative humidity			10%~90%
外壳材料case material			塑壳或金属壳 Plastic/Metal case
隔离电压Isolation Voltage	输入与输出Input-output	2.5KV ≤10mA/1min
	输入与外壳Input- case	输入与FG Input-FG	1.5KV≤ 10mA/1min
最小无故障间隔时间(MTBF)	200000Hrs

产品命名方式 Product Nomination Method

举例
W A 25 - 220 S 05 I ① ② ③ - ④ ⑤ ⑥ ⑦

①	W宽压输入AC85-265V （N窄压输入AC165-265V）
②	电源转换模式：A（AC-DC）
③	表示输出功率大小
-	分隔号
④	表示输入电压标称值
⑤	S单路输出，D双路输出，T三路输出
⑥	输出电压大小
⑦	I表示双路输出隔离

典型产品列表 Typical product tabulates

型号
TYPE

输入电压范围
Input voltage range

输出电压 / 电流（Output voltage / current）

VO1
VO2
VO3，VO4

WA3-220S05	85~265VAC；120~380VDC	5V	600mA
WA3-220S12	85~265VAC；120~380VDC	12V	250mA
WA3-220S24	85~265VAC；120~380VDC	24V	125mA
WA3-220D05	85~265VAC；120~380VDC	+5V	300mA	-5V	300mA
WA3-220D12	85~265VAC；120~380VDC	+12V	125mA	-12V	125mA
WA3-220D24	85~265VAC；120~380VDC	+24V	62.5mA	-24V	62.5mA
WA5-220S05	85~265VAC；120~380VDC	5V	1000mA
WA5-220S12	85~265VAC；120~380VDC	12V	420mA
WA5-220S24	85~265VAC；120~380VDC	24V	210mA
WA5-220D05	85~265VAC；120~380VDC	+5V	500mA	-5V
WA5-220D12	85~265VAC；120~380VDC	+12V	210mA	-12V	210mA
WA5-220D24	85~265VAC；120~380VDC	+24V	100mA	-24V	100mA
WA5-220T5-12I	85~265VAC；120~380VDC	+5V	1500mA	+12V	100 mA	-12V	100 mA
WA10-220S05	85~265VAC；120~380VDC	5V	2000mA
WA10-220S12	85~265VAC；120~380VDC	12V	840mA
WA10-220S24	85~265VAC；120~380VDC	24V	420mA
WA10-220D05	85~265VAC；120~380VDC	+5V	1000mA	-5V	1000mA
WA10-220D12	85~265VAC；120~380VDC	+12V	420mA	-12V	420mA
WA10-220D24	85~265VAC；120~380VDC	+24V	210mA	-24V	210mA
WA10-220T5-12I	85~265VAC；120~380VDC	+5V	1200mA	+12V	100mA	-12V	100mA
WA15-220S05	85~265VAC；120~380VDC	5V	3000mA
WA15-220S12	85~265VAC；120~380VDC	12V	1250mA
WA15-220S24	85~265VAC；120~380VDC	24V	625mA
WA15-220D05	85~265VAC；120~380VDC	+5V	1500 mA	-15V	1500 mA
WA15-220D12	85~265VAC；120~380VDC	+12V	625mA	-12V	625mA
WA15-220D24	85~265VAC；120~380VDC	+24V	310mA	-24V	310mA
WA15-220T5-12I	85~265VAC；120~380VDC	+5V	1000mA	+12V	150mA	-12V	150mA
WA20-220S05	85~265VAC；120~380VDC	5V	4000m
WA20-220S12	85~265VAC；120~380VDC	12V	170mA
WA20-220S24	85~265VAC；120~380VDC	24V	840mA
WA20-220D05	85~265VAC；120~380VDC	+5V	2000mA	-5V	2000mA
WA20-220D12	85~265VAC；120~380VDC	+12V	830mA	-12V	830mA
WA20-220D24	85~265VAC；120~380VDC	+24V	415mA	-24V	415mA
WA20-220T5-12I	85~265VAC；120~380VDC	+5V	1200mA	+12V	100mA	-12V	100mA
WA25-220S05	85~265VAC；120~380VDC	5V	5000mA
WA25-220S12	85~265VAC；120~380VDC	12V	2100mA
WA25-220S24	85~265VAC；120~380VDC	24V	1000mA
WA25-220D05	85~265VAC；120~380VDC	+5V	2500mA	-5V	2500mA
WA25-220D12	85~265VAC；120~380VDC	+12V	1400mA	-12V	1400mA
WA25-220D24	85~265VAC；120~380VDC	+24V	520mA	-24V	520mA
WA25-220T5-12I	85~265VAC；120~380VDC	+5V	1200mA	+12V	100mA	-12V	100mA
WA30-220S05	85~265VAC；120~380VDC	5V	6000mA
WA30-220S12	85~265VAC；120~380VDC	12V	2500mA
WA30-220S24	85~265VAC；120~380VDC	24V	1250mA
WA30-220D05	85~265VAC；120~380VDC	+5V	3000mA	-5V	3000mA
WA30-220D12	85~265VAC；120~380VDC	+12V	1250mA	-12V	1250mA
WA30-220D24	85~265VAC；120~380VDC	+24V	625mA	-24V	625mA

封装尺寸 Mechanical Date

封装代号

LxWxH 单位：mm

封装号

3W	48.5 x 36.0 x 20.5	191142AP
5-10W	55.0 x 45.0 x 20.5	216177AP/AC
10-15W	62.0 x 45.0 x 22.5	245177AP/AC
20-30W	70.0 x 48.0 x 23.5	279189AP/AC

封装尺寸图 Mechanical Date

管脚定义 Pin Assignments

管脚号码	1	2	3	4	5	6	7	8
单路（S）	FG	AC(N)	AC(L)	+Vo	NP	NP	NP	GND
双路（D）	FG	AC(N)	AC(L)	+Vo1	NP	COM	NP	-Vo2
双路隔离（DI））	FG	AC(N)	AC(L)	+Vo2	GND2	NP	+Vo1	GND1
三路隔离（TI）	FG	AC(N)	AC(L)	+Vo2	COM	-Vo2	+Vo1	GND1

*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应MWF温度传感器(高稳定NTC热敏电阻器)

信息内容：

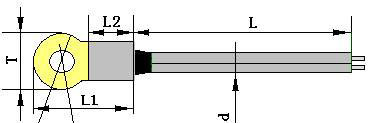

MWF温度传感器　　MWF型温度传感器是以高精度，高稳定NTC热敏电阻器为传感元件经过精细制作的感温器件。因热敏电阻对温度变化的优异对应性能，使得该传感器具有较高的测温精度和控温精度。dzsc/17/3506/17350648.jpg1．产品特点　　体积小`精度高　　互换性好`稳定性好 2．产品用途　　空调`冰箱的温度控制　　电机`风扇的温度测控　　各类医疗`保健产品的温度测控　　汽车油位检测报警　　其他各类测量仪器的温度测控 3．定货资料: MWF □□□ □□□ □ □ □□ 型号电阻值 B值代号精度等级形状代号尺寸精度代号 F G H J K 精度等级 1 2 3 5 10 形状代号 E U A 封装形式环氧封装金属壳封装异型封装4．外形尺寸dzsc/17/3506/17350648.jpg 尺寸(mm)： TXL1 3.5X6 4X10 4X12 5X10 5X12 5X15 6X20 L 150;200;250;350;500 　　　　　dzsc/17/3506/17350648.jpg尺寸(mm): 规格 Tmax Lmin d±0.05 02D 2.5 150;250;350;500 ...

详细内容>>

供应MZ7型消磁电路用热敏电阻器

信息内容：

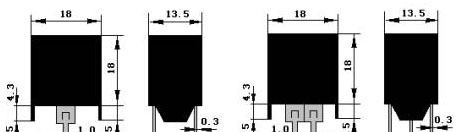

MZ7型消磁电路用热敏电阻器　　当一高电压加在消磁电阻上时，瞬时产生大的冲击电流dzsc/17/3506/17350649.jpg，同时热敏电阻本身温度迅速升高，阻值增加，电流迅速减小，起到消磁的作用。加热电阻增加，残余电流减小，通常这种电路与开关直接相连，打开电源，即自动完成消磁工作。1．产品特点　　彩色电视机和彩色显示器作自动消磁元件　　交流电路中的限流元件2．命名方法 MZ7 □ □□RM 热敏型号引出脚数热敏电阻值 4.外形尺寸　　 dzsc/17/3506/17350649.jpg 　　　　　　　　　　　　　　　　　MZ72型　　　　　　　　　 MZ73型 4.主要技术参数型号标称电阻（Ω）工作电压(V) 电压(V) 电流衰减特性（25℃） I0P-P(A) I1P-P(mA)3 I2rms(mA)60 MZ72-08RM 8±20% 120 140 ≥15 ≤400 ≤12 MZ72-12RM 12±20% 220 270 ≥18 ≤300 ≤8 MZ72-18RM 18±20% 220 270 ≥18 ≤300 ≤8 MZ72-20RM 20±20% 220 270 ≥18 ≤300 ≤8 MZ73-08RM 8±20% 120 14...
