三位四通电磁换向阀34D-10B-厂价直供
| 价 格： | 面议 |
类型:方向阀 材质:铸铁 型号:34D-10B(另有更多型号供选) 品牌:啸力 适用范围:各类液压系统 产品别名:电磁换向阀 适用介质:油品 适用温度:-5~80（℃） 公称压力:6.3（MPa） 安装形式:螺纹 工作温度:常温 类型（通道位置）:直动式 连接形式:快装 零部件及配件:线圈 流动方向:换向 驱动方式:电磁 形态:板式 压力环境:常压 主体材料:铸铁
液压传动的液流换向大多采用电气控制，电磁滑阀是连接电气控制系统及液压系统的元件。电气控制系统发出的电讯号通过电磁铁动作，使电磁滑阀移动来实现液压油路的换向。从而达到液压机械的各种动作。
本系列电磁换向阀按电源的不同分为交流、直流二种，交流电磁阀电压为220伏，380伏，频率为50、60赫兹，直流电磁阀电压为24伏或110伏。换向频率每分钟不大于30次。交．直流电磁阀只是电磁铁及推杆不同，阀体上结构、原理相同。
湿式电磁换向阀乃为干式阀的改进型，系将湿式电磁铁衔铁间通入压力油，取消了中间动密封。与干式阀相比其寿命长，性能可靠、不漏油。（本样本内所列交流湿式为交流自整式，在电磁铁上带有整流装置）
注：P为进油口，A、B为出油口，O．O1、O2为回油口，L为泄油口
型号说明
dzsc/17/3456/17345684.jpg
滑阀机能参考
dzsc/17/3456/17345684.jpg
具体参数
| 型号 | 流量L/min | 压力 Mpa | 压力损失 MPa | 泄漏ml/min | 换向时间S | 电磁推力N | 电压±15%V | 行程 mm |
| 22D/D2-10B | 10 | 6.3 | <0.1 | <20 | 0.07 | 30 | 220 | 4 |
| 22D/D2-10BH | ||||||||
| 23D/D2-10B | 5 | |||||||
| 24D/D2-10B | <0.25 | |||||||
| 24D/D2-10BP | ||||||||
| 25D/D2-10B | <0.2 | |||||||
| 34D/D2-10B(H.Y.J.K.P.C) | <0.25 | <30 | 3.5(7) | |||||
| 35D/D2-10B(H.Y.J.K.P.C) | <0.2 | |||||||
| 22E/E2-10B | <0.1 | <20 | 0.2 | 25 | 24 | 4 | ||
| 22E/E2-10BH | ||||||||
| 23E/E2-10B | 5(7) | |||||||
| 24E/E2-10B | <0.25 | |||||||
| 24E/E2-10BP | ||||||||
| 25E/E2-10B | <0.2 | |||||||
| 34E/E2-10B(H.Y.J.K.P.C) | <0.25 | <30 | ||||||
| 35E/E2-10B(H.Y.J.K.P.C) | <0.2 | |||||||
| 22D/D2-25B | 25 | <0.1 | <20 | 0.07 | 30 | 220 | 5 | |
| 22D/D2-25BH | ||||||||
| 23D/D2-25B | 40 | 6 | ||||||
| 24D/D2-25B | <0.35 | |||||||
| 22D/D2-25BP | ||||||||
| 25D/D2-25B | <0.3 | |||||||
| 34D/D2-25B(H.Y.J.K.P.C) | <0.35 | <30 | 4(8) | |||||
| 35D/D2-25B(H.Y.J.K.P.C) | <0.3 | |||||||
| 22E1/E2-25B | <0.1 | <20 | 0.2 | 40 | 24 | 5 | ||
| 22E1/E2-25BH | ||||||||
| 23E1/E2-25B | 6 | |||||||
| 24E1/E2-25B | <0.35 | |||||||
| 24E1/E2-25BP | ||||||||
| 25E1/E2-25B | <0.3 | |||||||
| 34E1/E2-25B(H.Y.J.K.P.C) | <0.35 | <30 | 4(8) | |||||
| 35E1/E2-25B(H.Y.J.K.P.C) | <0.3 | |||||||
| 22D/D2-63B | 63 | <0.2 | <30 | 0.07 | 45 | 220 | 6 | |
| 22D/D2-63BH | ||||||||
| 23D/D2-63B | 7 | |||||||
| 24D/D2-63B | <0.35 | 80 | ||||||
| 24D/D2-63BP | ||||||||
| 25D/D2-63B | <0.3 | |||||||
| 34D/D2-63B(H.Y.J.K.P.C) | <0.35 | <40 | 5(10) | |||||
| 35D/D2-63B(H.Y.J.K.P.C) | <0.2 | |||||||
| 22E/E2-63B | <0.2 | <30 | 0.2 | 40 | 24 | 6 | ||
| 22E/E2-63BH | ||||||||
| 23E/E2-63B | 80 | |||||||
| 24E/E2-63B | <0.35 | 7 | ||||||
| 24E/E2-63BP | ||||||||
| 25E/E2-63B | <0.3 | |||||||
| 34E/E2-63B(H.Y.J.K.P.C) | <0.35 | <40 | 5(10) | |||||
| 35E/E2-63B(H.Y.J.K.P.C) | <0.3 |

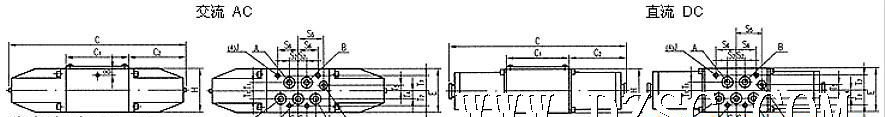

规格尺寸
dzsc/17/3456/17345684.jpg
注：湿式D2、E2型阀连接尺寸与下列同流量阀相同。
| 型号 | 尺寸(毫米) | 安装螺钉 | |||||||||||||||||||
| C | E | H | C1 | C2 | S1 | S2 | S3 | S4 | S5 | S6 | S7 | T1 | T4 | T5 | T7 | d1 | Φ1 | d2 | Φ2 | J | |
| 34D-10B | 260 | 62 | 62 | 92 | 84 | 46 | 13 | 26 | 35 | 27 | 13 | 11 | 10 | 22 | Φ8 | Φ16 | Φ5 | Φ12 | M6X55 | ||
| 34D-25B | 288 | 72 | 72 | 108 | 90 | 54 | 15.5 | 31 | 42 | 34 | 15.5 | 13.5 | 10 | 24 | Φ12 | Φ20 | M8X70 | ||||
| 34D-63B | 346 | 74 | 74 | 146 | 100 | 73 | 21 | 42 | 58 | 44 | 21 | 18 | 12 | 27 | Φ18 | Φ25 | M8X70 | ||||
| 35D-10B | 260 | 62 | 62 | 92 | 84 | 46 | 13 | 26 | 26 | 35 | 27 | 13 | 11 | 11 | 10 | 22 | Φ8 | Φ16 | M6X55 | ||
| 35D-25B | 288 | 72 | 72 | 108 | 90 | 54 | 15.5 | 31 | 31 | 42 | 34 | 15.5 | 13.5 | 135 | 10 | 24 | Φ12 | Φ20 | M8X70 | ||
| 35D-63B | 346 | 74 | 74 | 146 | 100 | 73 | 21 | 42 | 42 | 58 | 44 | 21 | 18 | 18 | 12 | 27 | Φ18 | Φ25 | M8X70 | ||
| 34E-10B | 258 | 62 | 62 | 92 | 83 | 46 | 13 | 26 | 35 | 27 | 13 | 11 | 10 | 22 | Φ8 | Φ16 | M6X55 | ||||
| 34E1-25B | 274 | 56 | 56 | 108 | 83 | 54 | 15.5 | 31 | 42 | 34 | 15.5 | 13.5 | 10 | 24 | Φ12 | Φ20 | M6X25 | ||||
| 34E-63B | 346 | 74 | 74 | 146 | 100 | 73 | 21 | 42 | 58 | 44 | 21 | 18 | 12 | 27 | Φ18 | Φ25 | M8X70 | ||||
| 35E-10B | 258 | 62 | 62 | 92 | 83 | 46 | 13 | 26 | 26 | 35 | 27 | 13 | 11 | 11 | 10 | 22 | Φ8 | Φ16 | M6X55 | ||
| 35E1-25B | 274 | 56 | 56 | 108 | 83 | 54 | 15.5 | 31 | 31 | 42 | 34 | 15.5 | 13.5 | 13.5 | 10 | 24 | Φ12 | Φ20 | M6X25 | ||
| 35E-63B | 346 | 74 | 74 | 146 | 100 | 73 | 21 | 42 | 42 | 58 | 44 | 21 | 18 | 18 | 12 | 27 | Φ18 | Φ25 | M8X70 | ||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈阳
- 电话：021-66981073
- 传真：021-66981073
- 手机：
- QQ ：
DA10 型先导式溢流阀-厂价直供

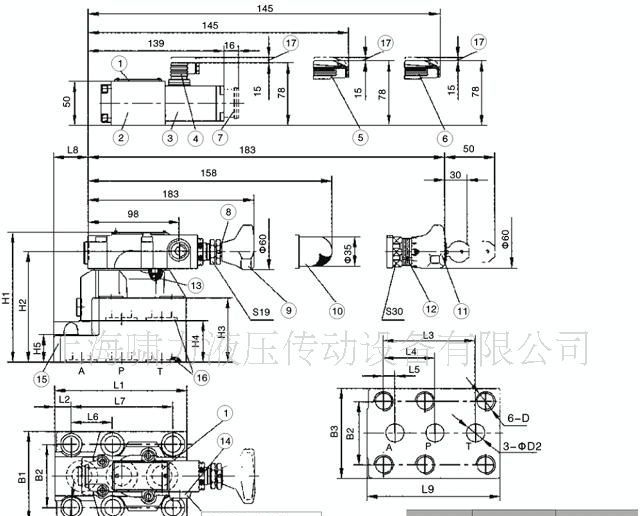

信息内容：类型:减压阀 材质:铸铁 型号:DA10 (另有更多型号供选) 品牌:啸力 适用范围:各类液压系统 产品别名:溢流阀 适用介质:油品 公称压力:31.5（MPa） 公称通径:10（mm） 安装形式:板式 工作温度:常温 类型（通道位置）:先导式 连接形式:快装 零部件及配件:手轮 流动方向:单向 驱动方式:自动 形态:旋塞式 压力环境:常压 主体材料:铸铁dzsc/17/3655/17365571.jpg 型号说明 dzsc/17/3655/17365571.jpg 工作性能曲线dzsc/17/3655/17365571.jpg规格尺寸DA10 , DAW10------dzsc/17/3655/17365571.jpgdzsc/17/3655/17365571.jpg DA20 , DAW20, DA30 , DAW30-------dzsc/17/3655/17365571.jpg 另有更多型号可登陆公司总站 httP：//www.shxlyy.com 选型订购
4WE10电磁换向阀*压力31.5，流量可至120

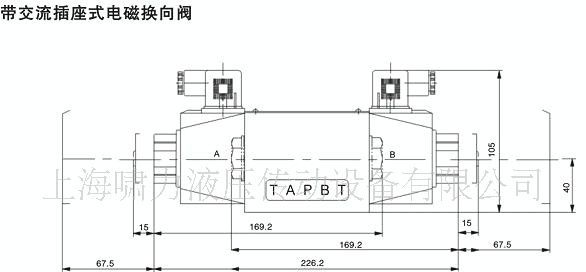

信息内容：类型:方向阀 材质:铸铁 型号:4WE10(另有更多型号供选) 品牌:啸力 适用范围:各类液压系统 产品别名:换向阀 适用介质:油品 适用温度:-5~80（℃） 公称压力:31.5（MPa） 公称通径:10（mm） 安装形式:螺纹 工作温度:常温 类型（通道位置）:直通式 连接形式:快装 零部件及配件:线圈 流动方向:换向 驱动方式:电磁 形态:板式 压力环境:常压 主体材料:铸铁WE型湿式电磁换向阀专用以控制液压系统内油液的开启、停止和换向。本WE10...31型电磁阀特殊的工艺设计能使其可在不放泄油液的情况下更换线圈，充分满足用户在特定工矿下的使用要求。dzsc/17/4357/17435701.jpg 工作参数dzsc/17/4357/17435701.jpgdzsc/17/4357/17435701.jpg dzsc/17/4357/17435701.jpg规格尺寸dzsc/17/4357/17435701.jpgdzsc/17/4357/17435701.jpg4WE6Y62/EG24N9K4/B10,4WE6E-6X/EG24N9K4/V，4WE10E-3X/CG24N9K4/V，4WE6E-6X/EG24N9K4/V，4WE6E-6X/EG24K4/V,4WE10D3X/CG24N9K4/V,4WE6J6X/EG24N9K4/V,Z,4WE6E6X/EG24N9K4/V 4WE6E6X/EG24N9K4/V，4WE10J3X/CG24N9K4，4WEH16J-7X/6EG24N9ETK4，4WE10J3X/CG24N9K4, 4WE10E-3X/CG24N9K4, 4WE6J62/EG24N9K4/V，4WE6J-62/EG24N9K4/B10，4WE6Y62/EG24N9K4/B10，4WE6D-...
