供应2D锡膏测厚仪
| 价 格： | 1.00 | |
| 型号/规格： | VS-110II /2D | |
| 品牌/商标： | 晟迪欧 |
- 一、技术参数
测量原理非接触式，激光线
测量精度±0.002mm 重复测量精度±0.004mm
基座尺寸324mmX320mm
移动平台:电磁锁闭平台，附微调把手移动
平台尺寸:320mmX320mm
移动平台行程:230mmX200mm
影像系统:高清彩色CCD摄像头，光学放大倍率：110X(5档可调) ，- 照明系统：高亮度环形LED光源(电脑控制亮度调节)，测量光线可低至5μm，高精度激光束。
- 电源：95-265VAC,50-60Hz
- 系统尺寸：372mm(L)X557mm(W)X462mm(H)
- 系统重量：约30Kg(不含电脑重量)
- 测量软件：Waltrontech HS2000/HSPC2000(Windows2000/XP)中文简体版，英文版
本机是由新加坡联合大学开发生产，并采用美国制造的精密激光线发生器，最细线粗可达5微米亮度可调整，是目前同类系统使用的最细激光线，保证了测量的精度和稳定性. 软件有英文版，简体中文版。
二、应用领域：
锡膏厚度测量面积、体积、间距、角度、长度、宽度、园弧、不规则形状等所有几何、测量锡膏厚度、PCB板上油墨、线路、焊盘高度、尺寸测量、零件脚共平面度测量影像捕捉、视频处理、文件管理SPC、CPK、Cp统计、分析、报表输出
三、基本配置：
VS—110Ⅱ主机 主机控制盒
电脑主机CY 液晶显示器
厚度校正规 网格长度校正规
软件驱动U盘 驱动程序光盘备份
四、应用背景：
随着SMT、PCBA中装配的元件越来越小，元件装配密度越来越大，焊点变得越来越小。在焊接好的电路板上产生的缺陷有70%其实是来自锡膏印刷制程控制不够好。锡膏测厚机可以有效地在印刷制程中发现潜在的不良，提供有效的SPC制程控制数据，使最终的不良大大降低。加上由于目前电子制造竞争日趋激烈，产生缺陷越多意味着利润的损失，甚至导致亏损。越来越多的公司在发单给电子制造代工厂时，对质量制程控制要求越来越严格，通常都会要求代工厂有该类设备，拥有有效控制锡膏印刷过程的能力。
精密型锡膏测厚仪也可以用于其他行业，对10mm高度以内物体或零件进行精密的非接触式测量，可测量长宽高，几何尺寸，如圆弧，角度，平行线，面积，体积等等。如在精密机械工业中测量精密零件，生物结果分析中，凝结块的几何尺寸等。
五、使用客户：
杭州万吉达电子、苏州锢得、宁波飞跃、格力电器、德赛集团、中兴德仓、厦门锐迅达、武汉锐讯 达、重庆禾兴江源、普耐光电等几百家客户使用。 - 照明系统：高亮度环形LED光源(电脑控制亮度调节)，测量光线可低至5μm，高精度激光束。
苏州晟利欧电子设备有限公司
公司信息未核实
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 万生
- 电话：0512-67686892
- 传真：0512-69215826
- 手机：18626119438
- QQ ：
公司相关产品

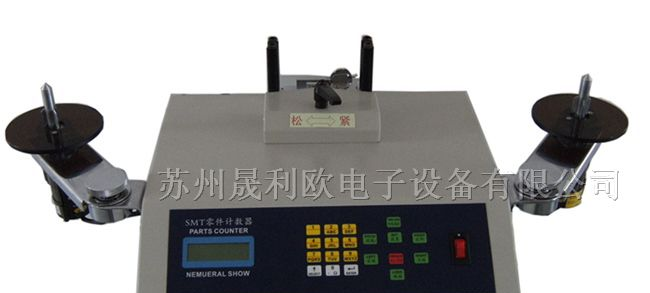

供应全自动SMD零件计数器
信息内容：产品特色： 1. 采用光电传感原理，利用零件载带引导孔与零件的对应关系，准确测定SMD 零件数量，可实现方便快捷的计数，是 SMT 工厂物料管理的高效辅助设备，尤其对外发加工中的领发料作业有很大的帮助。 2. 全自动方式计算零件数量，方便点料，发料作业以及盘点库存。 3. 日本松下马达，八年无故障运行,运行噪音低。 4. 独具匠心的防料带脱落设计。 5. 正反向皆可计数，可预设数量。 6. 具有液晶显示器，读取容易,操作面板中英文对照,操作简单。 7. 专利的反光镜片，人性化的操作平台设计。 8. 精准度高，无计数误差。 适用产品： SMD料带式零件皆可适用。 料带轮（RELL）直径：任何尺寸皆可适用。 料带宽度（WIDTH）：8，12，16，24，32，44，56（mm) 料带间隔（PITCH）：2，4，8，12，16，20，24，28，32，36，40，44，48，52，56（mm）. 技术参数: 电源：AC220V（50Hz）. 额定功率：约12W。 计数数量：1~100000PCS。 外型尺寸：450（L）*270（W）*180（H）mm. 重量：7Kg
