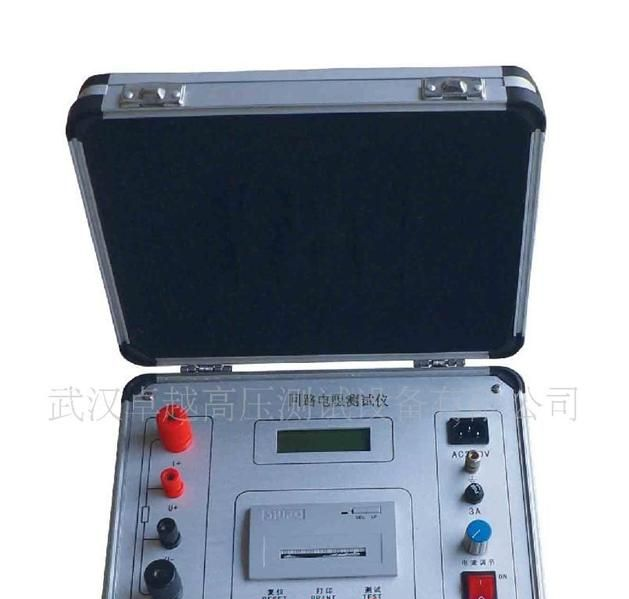

类型:数字式电阻测量仪表 品牌:卓越 型号:ZY-5A 测量范围:0-200（MΩ） 测试电压:DC24（V） 精度:0.2 重量:3（kg）

dzsc/17/3439/17343921.jpg

一.概述

1.1产品特点：

本公司生产的直流电阻测量仪是直流双臂电桥和单臂电桥的换代产品，具有测量速度快，稳定性好精度高，数字显示直观，抗干扰性强等优点，是测量各种电阻尤其是大电感设备直流电阻的理想仪器。

1.2主要用途和范围：

由于产品是利用高准确度、高稳定度的直流恒定电流通过被测电阻，并用四位半DVM测量被测电阻两端电压的方法来确定电阻值的。因此，在测量大电感设备的直电阻时能快速建立测量电流，使测试时间大大缩短。这种测量方法是目前国内外测量电力变压绕组等大电感设备直流电阻速度最快的一种方法，仪器达到了国际水平。

1.3使用环境条件

工作电源：AC：220V±10% 50Hz ±1%

环境温度：0～40℃

相对湿度：<90%RH

1.4安全

试验现场必须具有良好的安全接地装置，使用产品时必须接好安全地线，以免损坏设备及引起人身安全。

二.特征与工作原理

本产品的电路工作原理框图如图1所示：

图1

图中16V稳压源是高精度低纹波电源，可提供5A的电流输出。稳流源输出的电流受其分挡切换控制电路的控制。当测量选择不同挡位时，输出不同的稳定电流。20mΩ和200mΩ挡相应的电流值为5A，2Ω挡相应的电流值为1A；20Ω挡为0.1A；200Ω挡为0.01A；20kΩ挡为0.1mA。当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经信号处理电路后由四位半数字表直接显示电阻值。当测量大电感的直流 电阻时，测试结束后，电感上储存一定的电荷，按下“放电按键”，电感两端随即并接560Ω大功率电阻，使电感快速放电（约10秒钟），放电后才能拆除测试接线

三.技术特性：

3.1测量范围：1μΩ～20000Ω共六挡

20 mΩ挡: 0～19.999mΩ

20 0mΩ挡: 0～199.99mΩ

2Ω挡: 0～1.9999Ω

20Ω挡: 0～19.999Ω

200Ω挡: 0～199.99Ω

20kΩ挡: 0～19999Ω

3.2测试仪器工作电流：

20mΩ～200mΩ：5A

2Ω 挡：1A

20Ω挡：0.1A

200Ω挡：0.01A

20kΩ挡：0.1mA

3.3测量准确度：±（0.1%R_X+0.02%R_M）

式中：R_X为读数；R_M为该挡满量程读数；

3.4分辨率：1μΩ

3.5显示方式：四位半数字显示

四.尺寸、重量

4.1体积：360×320×245
