供应TH2881匝间绝缘测试仪
| 价 格： | 面议 |
类型:数字式电压测量仪表 品牌:同惠 型号:TH2881 测量范围:0-5000（V） 输入电压:220（V） 输出电压:0-5000（V） 环境温度:0-40（℃） 重量:23（g） 外形尺寸:440×215×470（mm）
TH2881A型匝间绝缘测试仪
dzsc/17/3345/17334591.jpg
性能特点
■ 0-5000V 测试电压,连续可调
■ 线圈电感量测试范围宽
■ 两路高压对比测试
■ 测试波形CRT显示
■ 电压峰值LED显示
■ 配有脚控测试开关
简要介绍
TH2881A型匝间绝缘测试仪采用“冲击波形比较法”，将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件与标准件上。通过比较两个振荡波形的差异，从而判断电机绕组匝间绝缘的好坏。对电晕放电、局部短路、接线错误、嵌线错误、线圈平衡、相间短路等各类故障均能直观判别。
常见的几种测试波形
A．正常波形
标准件与被测件的衰减振荡波形基本重合无显著差异，则被测绕组匝间绝缘无故障。
B．匝间绝缘不良
被测件与标准件波形不符，表明被测绕组匝间绝缘有故障。显示故障波形时刻能伴有放电声，或可看放电火花和嗅到臭氧，显示波形呈现放电毛刺和波形跳动。
C．断线波形
被测件绕组断线，即开路，显示的波形呈一条弧线，有时会在断线处出现放电现象。
D.短路波形
若被测件绕组完全短路，则显示的波形呈一条横线
技术参数
测 量 功 能
| |
测量方法
| 双路比较法，一路标准线圈与一路被测线圈同时测量比较谐振波形
|
脉冲重复频率
| 50Hz
|
波前时间
| 0.5μs
|
脉冲电容量
| 0.01 μF
|
波形显示方式
| 7’’CRT
|
最小测试电感量
| 100μH
|
峰值电压显示方式
| 4位 LED 显示
|
触发方式
| 手控, 脚控
|
测试端
| 双通道高压脉冲输出
|
测 试 信 号
| |
脉冲峰值电压
| 0—5000V 连续可调
|
峰值电压准确度
| ±5%读数¡2字 (1kV—5kV)
|
峰值电压调整率
| ≤ 10%×空载电压
|
一般技术指标
工作温度、湿度
| 0°C－40°C, £90%RH
| |
电源要求
| 电压
| 198V－242V
|
频率
| 47.5Hz－63Hz
| |
功耗
| ≤ 150VA
| |
体积(W×H×D)
| 440mm×215mm×470mm
| |
重量
| 约23 kg
| |
订货信息
TH2881A型匝间绝缘测试仪
随机附件
TH2881-001 脚踏启动开关
TH2881-002 高压测试电缆
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐超
- 电话：0769-23366355
- 传真：0769-23366355
- 手机：
- QQ ：
DLX-50微电脑桌上型拉力试验机
信息内容：品牌:东菱 型号:DLX-50 类型:电子拉力试验机 测量范围:0-0.05（KN） 测量精度:± 1% 负荷:0.05（KN） 拉伸空间:400（mm） 拉伸速度:25-300（mm/min）说明 微电脑拉力试验机可测试橡、塑胶、皮革、金属、尼龙线、织物、纸及航空、包装、建筑、石化、电工、车辆…等等材料之拉力、拉伸、压缩、弯折、剪力、粘接力、剥离、撕裂…等等试验。dzsc/17/3469/17346987.jpg技术参数容量选择5,10,20,50, 100 kg单位切換kgf, lbf, N , kN, kPa, MPa荷重分解度1/250,000行程(不含夹具)400mm荷重精度± 1%测试速度25~300 mm/min位移分解度0.001 mm数据采样频率200 次/秒马 达AC变频马达传动杆高精度滚珠螺杆High Accuracy of Ball Screw主机尺寸(W×D×H)400 × 450 × 1180 mm机台重量60kg电 源AC220V 可依国别指定Depend on the using districts 技术参数容量选择5,10,20,50, 100 kg单位切換kgf, lbf, N , kN, kPa, MPa荷重分解度1/250,000行程(不含夹具)400mm荷重精度± 1%测试速度25~300 mm/min位移分解度0.001 mm数据采样频率200 次/秒马 达AC变频马达传动杆高精度滚珠螺杆High Accuracy of Ball Screw主机尺寸(W&time...
供应HAKKO白光FG-101烙铁温度计

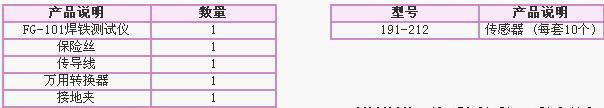

信息内容：品牌:HAKKO 型号:FG-101 测量范围:0-700（℃） 外形尺寸:200*50*120（mm） 装箱数:1台 特点能够测量焊咀温度、漏电压及接地阻抗。焊铁可以根据MIL-HDBK-263B标准管理焊铁可以根椐IPC J-STD标准管理。适用于无铅焊锡。设有[MAX HOLD]功能。可以简单直接测量漏电压及接地阻抗。dzsc/17/3596/17359675.jpg 规格 dzsc/17/3596/17359675.jpgdzsc/17/3596/17359675.jpg 另先配件dzsc/17/3596/17359675.jpg 包装清单 可更换配件dzsc/17/3596/17359675.jpg
