供应霍尔开环电流传感器BLF400-S7A/CS400B
| 价 格： | 面议 | |
| 型号/规格： | BLF400-S7A/CS400B | |
| 品牌/商标： | LEM |
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。
|
◆电参数 |
| 型号 | CS050B | CS100B | CS200B | CS300B | CS400B | CS500B | CS600B | ||
| IPN | 原边额定输入电流 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A |
| IP | 原边电流测量范围 | 0~±100 | 0~±200 | 0~±400 | 0~±600 | 0~±800 | 0~±900 | 0~±900 | A |
| VOUT | 副边额定输出电压 | 4±1% | V | ||||||
| VC | 电源电压 | ±12～±15(±5%) | V | ||||||
| IC | 电流消耗 | VC =±15V <20 | mA | ||||||
| Vd | 绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 | |||||||
| εL | 线性度 | <1 | %FS | ||||||
| V0 | 零点失调电压 | TA =25℃ <±25 | mV | ||||||
| VOM | 磁失调电压 | IPN→0<±20 | mV | ||||||
| VOT | 失调电压温漂 | IP=0 TA =-25～+85℃ <±1 | mV/℃ | ||||||
| Tr | 响应时间 | ≤3 | μs | ||||||
| f | 频带宽度(-3dB) | DC～20 | kHz | ||||||
| TA | 工作环境温度 | -25～+85 | ℃ | ||||||
| TS | 贮存环境温度 | -40～+100 | ℃ | ||||||
| RL | 负载电阻 | ≥10K | Ω | ||||||
| 标准 | Q/3201CHGL02-2007 | ||||||||
|

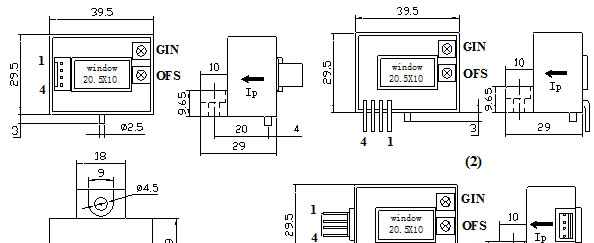

◆外形尺寸（mm） |
dzsc/17/3324/17332425.jpg
引脚输出： 1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节
引线输出： 红,+15V 蓝,-15V 黄,Vout 黑,0V(电源地)|
◆使用说明 |
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应霍尔开环电流传感器BLF500-S7A/CS500B
信息内容：应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。 ◆电参数 型号 CS050B CS100B CS200B CS300B CS400B CS500B CS600B IPN 原边额定输入电流 50 100 200 300 400 500 600 A IP 原边电流测量范围 0~±100 0~±200 0~±400 0~±600 0~±800 0~±900 0~±900 A VOUT 副边额定输出电压 4±1% V VC 电源电压 ±12～±15(±5%) V IC 电流消耗 VC =±15V <20 mA Vd 绝缘电压 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 εL 线性度 <1 %FS V0 零点失调电压 TA =25℃ <±25 mV VOM 磁失调电压 IPN→0<±20 mV VOT 失调电压温漂 IP=0 TA =-25～+85℃ <±1 mV/℃ Tr 响应时间 ≤3 μs f 频带宽度(-3dB) DC～20 kHz TA 工作环境温度 -25～+85 ℃ ...

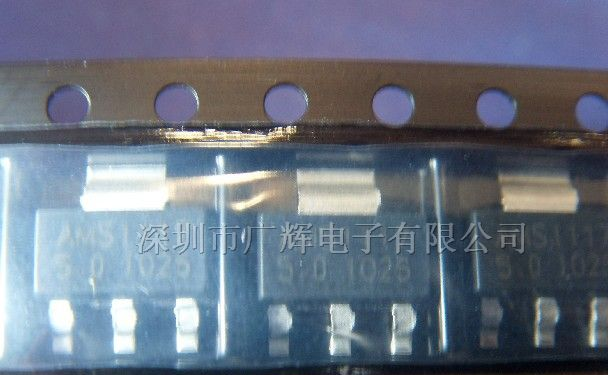

供应AMS1117-5.0 (LDO)固定交换式电压的稳压IC
