品牌:仝丽/TONLI 型号:DSP16 输入接口:1 输出接口:16 带宽:100（MHz） 传输距离:80（m） 电源电压:220（V） 电源频率:50（Hz） 功率:20（W） 工作温度:0-40（℃）

性能特点:

高清色差分配器可以把输入的Y Pb/Cb Pr/Cr AUDIO R/L信号,通过进口芯片驱动电路，,然后各自分配出16路信号,以实现多台显示设备共用同一信号,并重现图像清晰的分配效果.

产品应用:

1．公共视讯系统（证券公司，期货市场，金融证券等）

2．电视教学系统。

3．高品质多媒体展示。

4．视讯会议。

5．计算机，液晶和等离子高清显示会场。

技术参数:

信号类型: Y Pb/Cb Pr/Cr AUDIO R/L

输入端口:1 PORT

输出端口:16PORTS

视频输入:1Vp-p / 75Ω

视频增益:0db≤DG≤1db

音频输入:2.2Vp-p / 20KΩ

音频增益:-1db≤DG≤0db

电压范围:AC185V-250V 50/60Hz

额定功率:22W

外 壳:金属

机器尺寸：370*180*70mm

机器重量：2.5kg

环境温度:-10℃-40℃

产品实图：

dzsc/17/3302/17330215.jpg

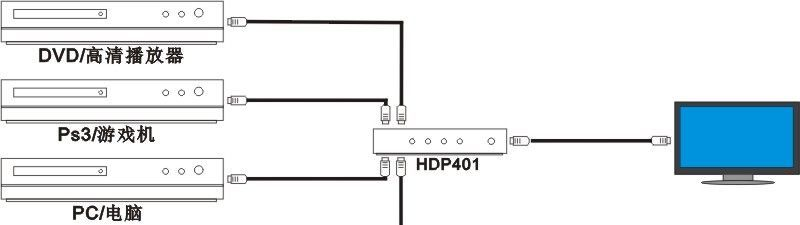

产品连接示意图：

dzsc/17/3302/17330215.jpg

16 Port Y Pb Pr /AUDIO Instruction Manual

Admeasure :

Good quality for electrocircuit Design .One line input ,many line output .Show it clear-cut .

Design :

Keep it show clear-cut , the signal output alone by each port , noninterference each other . High-power drive load .Keep it the signal output good quality .

Adhibition :

2. Easy Computer Teach .
3. High-Quality Multimedia display .
4. High-clear LCD Screen .Plasm TV display conncil house .
6. Video Meeting .

Technique Parameter :

1. Signal :Y Pb/Cb Pr/Cr/ AUDIO(R L)
2. Input port:Y Pb/Cb Pr/Cr/ AUDIO(R L)1 Port x RCA
3. Output port :Y Pb/Cb Pr/Cr/ AUDIO(R L)16 Port x RCA
4. Video input :1Vp-p
5. Video impedance :75Ω
6. Video gain : 0db≦DG≦1db
7. Ω
8. Audio gain :-3db≦DG≦0db
9. AC area:185V-250V 50Hz
10. Rated power :22W
11. External Dimensions :370×180×70mm
13. Operating Environment Temperature:-10℃-40℃

Warnings :

1. To avoid Electrical Shock, do not open the cabinet .Refer servicing to qualified personal only .
3. Do not expose the machine to high temperatures ,high humidity ,or direct sunlight .
4. Before cleanness power off . Don’t use chemical wipe .

佛山市南海盐步仝业电子厂是生产视音频分配器、S端子分配器、三色差分配器、 VGA分配器、各种信号切换器、有线电视放大器、计算机周边器材等产品的厂家。产品广泛应用于公共视讯系统、多媒体展示场所，简易型电脑教学，监控系统等。工厂技术力量雄厚，设备齐全。多年来，工厂以质量求生存，以技术求发展。并以低廉的价格、全面周到的服务、满足新老客户的需求。自建厂以来，“仝丽”产品已为国内外多家线材厂、显示器厂配套使用。产品的系列化和多元化适用于各种显示配套工程。欢迎国内外客商光临惠顾,洽谈合作。
