供应打印四联触点带fpc(图)
| 价 格： | 0.88 |
品牌:旭飞 型号:具体联系 材质:PET 金属层材质:压延铜/电解铜 层数:双面 用途:打印机触电带 机械刚性:柔性
工艺简介
产品范围：单面fpc、双面fpc、多层fpc、
最薄基材：铜箔/pi膜35or18/12.5
最小线宽线距：0.075mm/0.075mm(3mil/3mil)
最小钻孔孔径：0.15mm(6mil)
最小冲孔孔径：φ0.50mm
最小覆盖膜桥宽：0.30mm
钻孔最小间距：0.20mm
抗绕曲能力：＞15万次
蚀刻公差：±0.25 mil
曝光对位公差：±0.05mm(2mil)
油墨类型：感光阻焊油，紫外光固化油，局部阻焊油+保护膜，可剥离阻焊油，碳浆，银浆
油墨颜色：常用色有绿，黄，蓝，其它色可以根据客户需求调制！！！！
投影打孔公差：±0.025mm(1mil)
贴pi膜对位公差：＜0.10mm(4mil)
贴补强及胶纸对位公差：＜0.1mm(4mil)
加工板面积：双面25cm×300cm单面25 cm×10000cm多层25cm×25cm
成型公差:慢走丝模±0.05mm快走丝模具±0.1mm
- 所属城市：广东 韶关
- [联系时请说明来自维库仪器仪表网]
- 联系人： andy Wu
- 电话：0751-2886960
- 传真：0751-2886960
- 手机：
- QQ ：
供应手机触摸屏排线FPC(图)
信息内容：品牌:旭飞 型号:按客户要求加工生产 材质:PI/PET 金属层材质:电解铜/压延铜 层数:双面 用途:手机触摸屏 机械刚性:柔性旭飞线路板公司是生产柔性线路板FPC，线路板，铝基板的厂家,公司目前的主打产品有： 1）触摸屏排线：各种手机、MP4、GPS、仪器仪表等专用触摸屏排线. 2）LED柔性线路板FPC：应用于各种规格的LED软灯条等照明产品上. 3）大功率LED铝基板：各种大功率LED、水底灯、埋地灯、矿灯等散热用铝基板. 4）咪头、激光头用FPC：应用于各种游戏机、VCD、DVD、投影机、咪头、天线等. 5）数码产品FPC：广泛应用于手机、数码相机、摄像机、笔机本、电脑硬盘上等. 6)手机FPC侧键、按键、排线、内置天线：应用在手机，小灵通，MP3，MP4，数码等. 7）薄膜开关上用FPC：各种电子产品，仪器仪表用薄膜开关引线FPC. 8）其它FPC：应用在医疗器械、控制电路、汽车仪表等工业设备、航空航天、卫星等军工高科技领域. 旭飞柔性线路板有限公司市场部:吴伟公司电话： 0757-88621993 0757-88621882 公司传真： 0757-88508068 直线手机: 13113723725,13435429972个人邮箱: wuwei860520@163.com andrewsamuel@xffpc.com.cn

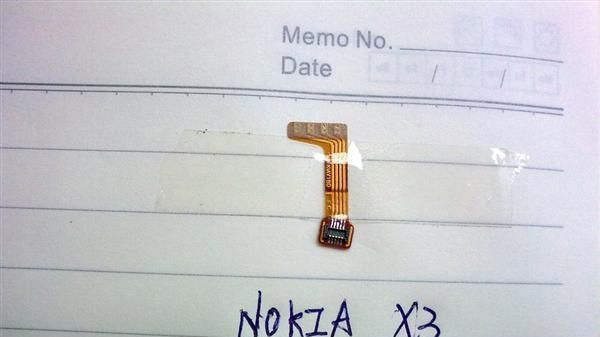

供应NOKIA X3触摸屏FPC软排线,NOKIA X3带连接器触摸屏FPC
信息内容：目前FPC有：单面、双面、多层柔性板和刚柔性板四种。①单面柔性板是成本，当对电性能要求不高的印制板。在单面布线时，应当选用单面柔性板。其 具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。 ②双面柔性板是在绝缘基膜的两面各有一层蚀刻制成的导电图形。金属化孔将绝缘材料两面的图形连 接形成导电通路，以满足挠曲性的设计和使用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。 ③多层柔性板是将3层或更多层的单面或双面柔性电路层压在一起，通过钻孑L、电镀形成金属化孔，在不同层间形成导电通路。这样，不需采用复杂的焊接工艺。多层电路在更高可靠性，更好的热传导性和更方便的装配性能方面具有巨大的功能差异。在设计布局时，应当考虑到装配尺寸、层数与挠性的相互影响。 ④传统的刚柔性板 是由刚性和柔性基板有选择地层压在一起组成的。结构紧密，以金属化孑L形成导电连接。如果一个印制板正、反面都有元件，刚柔性板是一种很好的选择。但如果所有的元件都在一面的话，选用双面柔性板，并在其背面层压上一层FR4增强材料，会更经济。 ...
