品牌:斯菲尔 型号:CD195X-DM7 类型:隔离温度变送器 测量范围:60（℃）

产品名称：CD195X系列温度控制器

规格选型表

1.产品概述

CD195X系列温度控制器采用进口高性能温、湿度集成数字传感器，超快响应，卓越的长期稳定性能。出厂前全程较验，可完全互换无需校准，即插即用。当环境温度低于设定值数或环境温度高于设定值，控制器自动起用加热器进行加热。当环境温度高于设定值，控制器自动启动排风扇进行排风。自动检测传感器，若无传感器信号时自动关闭受控元件。适用于室外端子箱，配电箱、配电柜，室内高压配电装置及高压开关操作机构箱，手车式开关柜、中置柜、箱式变电站等设备的箱内的自动加热初湿，低温环境下的自动加热，或高温环境下的自动排风，以防止绝缘爬电而引起的开关误动，低温环境下引起的机构失灵，或温、湿度较高引起相关设备的老化。

2.性能指标

*温度显示范围：-10℃~+60℃，精度±0.5℃(在25℃时)
*风扇启动条件：温度>设定上限温度。
*湿度显示范围：0~99%RH，精度±5%RH
*风扇停止条件：温度<设定上限返回温度。
*传感器信号线长度：≤ 12m
*额定电压：AC/DC80~270
*加热启动条件：温度<设定下限温度； 温度>设定上限温度。
*控制触点容量：AC220V 5A（30VDC 5A）（无源）
*通信能力：RS485接口，ModBus-RTU通信协议
*加热停止条件：温度>设定下限返回温度; 温度<设定下限返回温度;
技术特点

3.技术特点

*采用进口一体化集成数字温湿度传感器，具有响应快、精度高、卓越的长期稳定性，出厂前全程校验，可完全互换无需校准，即插即用。
*实时显示温度、湿度值，并可切换显示设定值。
*加热器工作，风扇工作实时指示。
*具备手动功能，方便设备安装后调试。
*友好的用户设置界面，密码保护功能，防止非操作人员误操作。
*低温加热温度点，高温排风温度点，搞湿加热湿度点及各设置点相应回滞量可用户设置。为单路显示，便于对某温湿度值监测。
*加热器断线报警功能。
配RS485接口采用Modbus-RTU协议可以上位机通信组成温度湿度监控网络

(一)单路智能温湿度控制器
应用场合:用于检测一路温度\一路湿度信号并提供两路控制触点.
产品选型:点击查看

图示说明

dzsc/17/3225/17322556.jpg

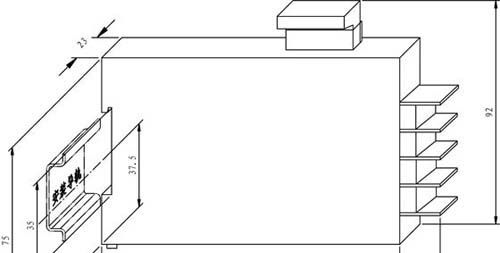

外形尺寸

dzsc/17/3225/17322556.jpg

产品接线
点击查看

(二)多路智能温湿度控制器

产品选型
点击查看

图示说明
dzsc/17/3225/17322556.jpg

产品接线
dzsc/17/3225/17322556.jpg

外形尺寸:96*96*85
开孔尺寸:91*91

技术参数

加热器选型指南

1. 型号说明：CDR—1：123（长）×56（宽）×18.5（高）（<50W）

CDR—2：140（长）×75（宽）×23（高） （50~200W）

CDR—3：164（长）×104（宽）×25（高） （200~500W）

2. 电压说明：220V、110V二种可选（交直流通用）

3. 功率说明：50W、75W、100W、150W、200W、250W、300W、500W八种可选

订货示例

订货时请按照规格选型表：

例如：CD195X-DM7

电 源：AC/DC 80-270V
