特价供应双画面数字压力传感器DP-100系列
| 价 格： | 1.50 |
品牌:SUNX 型号:DP-100 种类:压力 制作工艺:集成 输出信号:数字型
- dzsc/17/3204/17320441.jpg
- dzsc/17/3204/17320441.jpg
- dzsc/17/3204/17320441.jpg
“当前值”和“基准值”同时显示，基准值可直接设定 | |
| □30mm的紧凑尺寸内配备双画面，当前值和基准值可以同时查看，无需切换画面模式，即可轻松查看、设定基准值。基准值设定过程中也能进行ON/OFF动作，因此可以按照与旋钮式传感器相同的感觉进行设定。当然，还具有按钮锁定功能。 dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg |
3色显示( 红、绿、橙) | 数字显示，更易辨认 |
| 主显示部的颜色不仅会随着输出的ON/OFF动作而变化，设定过程中颜色也会变化。传感器的状况更容易掌握，从而减少操作错误。 dzsc/17/3204/17320441.jpg | 采用12个英文字母数字式显示，提高了视觉辨认性能。dzsc/17/3204/17320441.jpg |
用途
电子元件的吸附确认 | 确认基准压力 | 气体泄漏测试 |
| dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg |
基本性能
所有品种均由大气压-真空兼用型组成系列 | 实现高精度传感检测 |
| 无需根据正压、负压来选择传感器，因此可以减少登录的品种。 dzsc/17/3204/17320441.jpg | 低压型可实现高精度检测：分辨率1/2000、显示单位0.1kPa、反应时间2.5ms(至5000ms可调)、温度特性±0.5%F.S.、重复精度±0.1%F.S.。 dzsc/17/3204/17320441.jpg |
功能
具备复制功能，能减少工时和人为失误
在主传感器上每次连接一个传感器，即可通过数据通信复制主传感器的设定内容。需要对多个传感器进行相同设定时，复制功能可以防止因设定错误而引发的故障。此外，也能在装置进行设计变更时，减少作业指示书的变更。
| dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg |
传感器的设定操作模式根据使用频度分为3级
日常进行的操作设定为“RUN 模式”、基本设定为“菜单设定模式”、功能为“PRO 模式”，按照设定内容的等级进行明确区分。设定操作更加简便、易懂。
dzsc/17/3204/17320441.jpg
具备2个独立输出和3种输出模式(标准型)
具备2 个独立的比较输出，可以分别选择不同的传感检测模式。2 个比较输出中有1 个可用作警报输出，此外，还能将不使用的输出设为无效。吸附用途，真空破坏也能确认!dzsc/17/3204/17320441.jpg确认基准压力用途，可进行基准压力的警报输出！dzsc/17/3204/17320441.jpg | 1.EASY 模式进行比较输出ON/OFF控制的模式。dzsc/17/3204/17320441.jpg( 注1)：应差可以固定为8 级。 ( 注2)： 副显示部在比较输出1 时显示“ P-1”，比较输出2 时显示“P-2 ”。 2.滞后模式任意设定比较输出的应差( 滞后)、进行ON/OFF 控制的模式。dzsc/17/3204/17320441.jpg( 注1)： 副显示部在比较输出1 时显示“H1-1 ”、“Lo-1 ”，比较输出2 时显示“H1-2 ”、“Lo-2 ”。 3.窗式比较模式按照设定范围内的压力，使比较输出为ON 或OFF 的模式。dzsc/17/3204/17320441.jpg( 注1)：应差可以固定为8 级。 ( 注2)： 副显示部在比较输出1 时显示“H1-1 ”、“Lo-1 ”，比较输出2 时显示“H1-2 ”、“Lo-2 ”。 |
具备自动参照/ 远程调零功能，可用最少的操作，实现精度更高的压力管理。(高功能型)
| 自动参照功能可以在装置的基准压力出现变动时，通过外部输入对比较输出的判定值进行相应的补偿；远程调零功能可以将显示值补偿为0。这两种功能分别适用于基准压力变动剧烈的用途、或需要进行设定的用途，非常有效。 | dzsc/17/3204/17320441.jpg |
| dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg |
定制副显示部 | 设定内容一目了然 |
| 副显示部可以显示除基准值以外的任意文字和数值，可省却在装置上贴正常压力值等的提示标签。 dzsc/17/3204/17320441.jpg | DP-100 的设定内容能以数字显示进行提示，通过数值可轻易掌握设备的情况，在电话报修等时能够起很大作用。 dzsc/17/3204/17320441.jpg |
安装
可在面板上紧密安装
| 备有专用安装支架，适用面板厚度为1 ～ 6mm。 dzsc/17/3204/17320441.jpg 备有专用的金属支架，支持紧密安装。 使用传感器安装支架时，也能节省空间。 | dzsc/17/3204/17320441.jpg |
| · MS-DP1-1 dzsc/17/3204/17320441.jpg | · MS-DP1-5 dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg |
电缆为单触式连接 | 同时备有不附带连接器电缆的型号(DP-10□-J) |
| 附属的带连接器电缆(2m)，一触即可轻松连接。 dzsc/17/3204/17320441.jpg ※作为选配件(另售)，还备有1m、3m、5m电缆。 | 可以使用市售的连接器及适当长度的电缆，减少浪费。 dzsc/17/3204/17320441.jpg ※市售连接器的推荐品种，请参阅P.64。 |
丰富的品种
短接口型重量轻又节省空间
| 厚度仅30mm的薄型化，狭小的空间内也易于安装。而且， 还比标准型轻约10g，可减轻机械手等活动部分的负担。dzsc/17/3204/17320441.jpg | dzsc/17/3204/17320441.jpg ※与L型接头连接的示意图。接头请用户准备。 |
备有Rc1/8转接衬套，提高了与传统型号的互换性(短接口型用)
| 装在DP-10□-M(短接口型)上后，可以将压力孔从M5内螺纹转变为Rc1/8内螺纹，口径与DP2/DP3系列保持一致。 dzsc/17/3204/17320441.jpg |
压力孔的方向可以转换，能够扁平地安装在墙面上(短接口型用)
| 将扁平附件装在DP-10□-M(短接口型)上后，压力孔和电缆可以从下方以及左、右方向引出，因此可以扁平地安装在墙面等位置。 dzsc/17/3204/17320441.jpg |
订购指南
| 种类 | 形状 | 额定压力范围 | 型号 | 压力孔 | 比较输出 | |||
| 标 准 接 口 型 | 亚 洲 型 | 标准 | 低压用 | dzsc/17/3204/17320441.jpg * CN-14A-C2 附带(2cm带连接器电缆) | －100.0～＋100.0kPa | DP-101 | M5内螺纹 ＋ R1/8外螺纹 | NPN开路集电极晶体管 |
| 高压用 | －0.100～＋1.000MPa | DP-102 | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A | |||||
| 高压用 | －0.100～＋1.000MPa | DP-102A | ||||||
| 欧洲型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-E-P | M5内螺纹 ＋ G1/8外螺纹 | PNP开路集电极晶体管 | ||
| 高压用 | －0.100～＋1.000MPa | DP-102-E-P | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-E-P | |||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-E-P | ||||||
| M8 连 接器型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-111-E-P-J | M5内螺纹 + G1/8外螺纹 | PNP开路集电极晶体管 | ||
| 高压用 | －0.100～＋1.000MPa | DP-112-E-P-J | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-111A-E-P-J | |||||
| 高压用 | －0.100～＋1.000MPa | DP-112A-E-P-J | ||||||
| 北美型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-N | M5内螺纹 ＋ NPT1/8外螺纹 | NPN开路集电极晶体管 | ||
| DP-101-N-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102-N | NPN开路集电极晶体管 | |||||
| DP-102-N-P | PNP开路集电极晶体管 | |||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-N | NPN开路集电极晶体管 | ||||
| DP-101A-N-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-N | NPN开路集电极晶体管 | |||||
| DP-102A-N-P | PNP开路集电极晶体管 | |||||||
| 短 接 口 型 | 亚洲型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-M | M5内螺纹 | NPN开路集电极晶体管 | |
| DP-101-M-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102-M | NPN开路集电极晶体管 | |||||
| DP-102-M-P | PNP开路集电极晶体管 | |||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-M | NPN开路集电极晶体管 | ||||
| DP-101A-M-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-M | NPN开路集电极晶体管 | |||||
| DP-102A-M-P | PNP开路集电极晶体管 | |||||||
不附带电缆(带连接器)的型号
备有不附带电缆(带连接器)的型号，订购时请在型号的末尾加上“-J”。
(例)DP-102A-P的不附带电缆产品为“DP-102A-P-J”。
附件
·CN-14A-C2(2m带连接器电缆)
dzsc/17/3204/17320441.jpg
选配件(另售)
| 品名 | 型号 | 说明 | |
| 带连接器电缆 | CN-14A-C1 | 长1m | 0.2mm24芯单侧带连接器的橡胶绝缘电缆 电缆外径：ф3.7mm |
| CN-14A-C2(注1) | 长2m | ||
| CN-14A-C3 | 长3m | ||
| CN-14A-C5 | 长5m | ||
| 带连接器电缆(耐弯曲型) | CN-14A-R-C1 | 长1m | 0.2mm24芯单侧带连接器的耐弯曲橡胶绝缘电缆 电缆外径：ф3.7mm |
| CN-14A-R-C2 | 长2m | ||
| CN-14A-R-C3 | 长3m | ||
| CN-14A-R-C5 | 长5m | ||
| 带M8连接器电缆 | CN-24A-C2 | 长2m | 用于M8连接器型一端带连接器 电缆外径：ф4mm，ф0.157in |
| CN-24A-C5 | 长5m | ||
| 连接器 | CN-14A | 壳体10个、触头40个的套件 | |
| 传感器安装支架 | MS-DP1-1 | 可以将传感器安装在底面或顶面方向。也可以多台传感器紧密安装。 | |
| MS-DP1-5 | 可以将传感器安装在背面方向。也可以多台传感器紧密安装。 | ||
| 面板安装支架 | MS-DP1-2 | 可以安装在厚度1～6mm的面板上。也可以多台传感器紧密安装。 | |
| MS-DP1-4 | 可以将DP2/DP3系列替换为DP-100系列。新设计时，请使用MS-DP1-2。 | ||
| 正面保护罩 | MS-DP1-3 | 保护传感器的调整面。(使用面板安装支架时，可以安装此保护罩。) | |
| 转接衬套 | MS-DP1-7 | 装在DP-10□-M上，将压力孔转换为Rc1/8内螺纹。可以替换DP2/DP3系列的产品。 | |
| 扁平附件 | MS-DP1-FM | M5内螺纹 | 将压力孔和电缆的方向转至下方或左、右方向，扁平地安装在墙面上。 |
| MS-DP1-FR | Rc1/8内螺纹 | ||
| MS-DP1-FN | NPT1/8内螺纹 | ||
| MS-DP1-FE | G1/8内螺纹 | ||
注：1)附属于传感器。
带连接器电缆 | 带M8连接器电缆 |
| ·CN-14A-C□ ·CN-14A-R-C□ dzsc/17/3204/17320441.jpg | ·CN-24A-C2 ·CN-24A-C5 dzsc/17/3204/17320441.jpg |
传感器安装支架 | |
| ·MS-DP1-1 dzsc/17/3204/17320441.jpg | ·MS-DP1-5 dzsc/17/3204/17320441.jpg |
面板安装支架、正面保护罩 | |
| ·MS-DP1-2 ·MS-DP1-3 dzsc/17/3204/17320441.jpg | ·MS-DP1-4 dzsc/17/3204/17320441.jpg |
扁平附件 | |
| ·MS-DP1-FM dzsc/17/3204/17320441.jpg 连接器的推荐产品 日本压接端子制造(株)生产 触头：SPHD-001T-P0.5、 壳体：PAP-04V-S 注意：推荐产品的有关详情请向生产商咨询。 压接工具的推荐产品 日本压接端子制造(株)生产 型号：YC-610R 注意：推荐产品的有关详情请向生产商咨询。 | ·MS-DP1-FR ·MS-DP1-FN ·MS-DP1-FE dzsc/17/3204/17320441.jpg 主体重量： MS-DP1-FM 约15g MS-DP1-FR/FN/FE 约25g 附带M 3 螺丝( 长8 m m ) 2 个、M 4 螺丝( 长20mm)2个 |
转接衬套 |
| ·MS-DP1-7 dzsc/17/3204/17320441.jpg |
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱宏
- 电话：0571-87672436
- 传真：0571-87672436
- 手机：
- QQ ：
长期供应神视 SUNX传感器
信息内容：品牌:神视传感器 型号:CX-441 种类:光学 制作工艺:集成 输出信号:模拟型CX-400系列光电传感器备有全部116种传感器CX-400系列具有极高的基础性能，性价比优良，具有多种选择，因此一定能找到适用的传感器。小型尺寸传感器小型尺寸为W11.2×H31×D20mm安装间距按世界标准为25.4mm（1英寸）。省施工备有M8插入式连接器型和M12中继连接器型，能减少设置的时间。另外，电缆型备有0.5m，2m以及5m长电缆。减少了浪费。省电力CX-400与以前相比，达到约55％的低耗电量，为环境保护作出了贡献。省资源从环保观点考虑，为了减少浪费采取简易包装。此外，包装袋是聚乙烯的，即使烧掉也不会放出有毒气体。抗冷却液 CX-41□/42□/49□透过型，回归反射型（不包括CX-48□），扩散反射型外壳材料是抗冷却液性能极强的丙烯，所以可放心在溅散油雾的金属加工机器周边使用。保护构造符合IP67(IEC)。抗乙醇 CX-44□/48□前盖和显示盖材料是抗乙醇性能极强的聚碳酸脂，所以可放心在散布乙醇清洗液的食品加工机器周边使用。保护构造符合IP67(IEC)。2台传感器可贴近安装防干扰功能允许任何型号的2台传感器贴近安装在一起。抗噪音传感器抗电气噪音，高频荧光灯等的外来光线以及高压换流马...

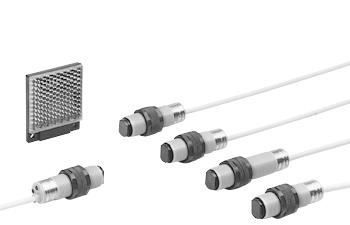

特价销售圆柱形光电传感器 CY系列
