供应可控硅大功率整流器 整流器

价 格： 0.10

类型:整流器 品牌:亚泰 型号:电解电化学 频率范围:50（HZ） 工作温度:0-40（℃） 产品认证:ISO9001

电解电化学用大功率整流器设备
ZH ZE KH KE 系统

1.产品简介
 本系列产品为大电流，大容量的整流装置，主要用于冶炼厂，化工厂等部门，作为电解铝，电解铅锌，电解镁、电解铜、电解猛，电解食盐，水电解和石墨炉加热之用。也可用作类似负载的直流电源。
该装置直流输出电压调节，对于一般整流管整流器采用感应式调压器调压，直流电压可以从零调至额定值，也可以选用整流变压器，带有载或无载开关作电压粗调，自饱和电抗器作用电压细调。其调节范围从额定值的50%以上任意调至电压额定值。
对于晶闸管整流装置，分有载和无载粗调，可控硅进行细调，调压范围可以从零调至额定值。按所置位置分户外和户内两种，冷却方式为水-水或水-冷却方式。

2.工艺结构
单套装置根据用户土建要求可配单主柜或双主柜，柜体为钢质或合金铝结构。主回路分别采用又孔铜排及普通紫铜排连接。该装置具有结构紧揍，阀侧软联结短，元件直压铜排，元件支路无均流电抗器等，致使整个系统损耗小、效率高、噪声小。整流主柜引出线一般为侧进上出或下出线，也可上进下出或下进上出线方式。控制柜为户内户外两种，一般为自冷，特殊情况可采用全密封带空调结构，操作台为户内式。

3.电路特点
本系列产品（≥于10KA）主回路联结，一般采用直接并联式和分力绕组全电路同相逆并联方案，主要具有磁场干扰小，注入电网谐波电流小，噪音小、损耗低，可靠性高，均流效果好（均注度 ﹥80%），（＜10KA）主回路联接采用同相逆并联方案和普通井联方案。直流输出分别为6、12、24、36、48相。整流主回路接线（VD＜200V）一般为三相桥式，（VD ＜200）为双反星带平衡电抗器联接方式，亦可采用五柱式变压器，省去平衡电抗器，这样节能效果更为显著。该系列产品分集成模拟控制和单片机数字化控制电路进行调压。控制方式分开环（手动）和闭环（自动）两种，并可随时互为转换。自动稳流精度高于0.5%，波形对称度特好，整流效率可达0.9-0.95。功率因素约等于0.9。特别是单片机数字触发电路的采用，大大提高系统的可靠性，并可与计算机进行联络，实现中央监控。本装置设有桥臂电流显示，单个整流元件过载，过流都会发出声光报警，避免了烧整元件的连锁反应。同时设有过电压，过电流，欠相，欠支路，水压，流量，水温。油温过热，浪涌电流等保护，显示和报警电路

dzsc/17/3175/17317578.jpg

产品型号及参数

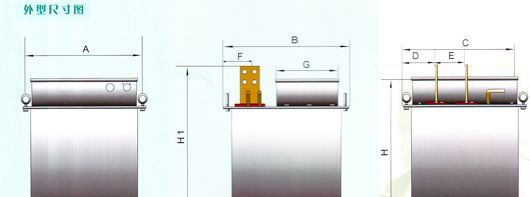

型号整流线路交流输入直流输入调压方式调压范围外型尺寸（mm)宽＊深＊高备注

参

照

行

业

价

格

相数电压（KV）电压（V）电流（KA）
ZHF6000/36-500 ZEF六相半波30.38 1036-5006调压器0-100%2500*1500*2000

ZHS

系列

调压

范围

为50%

10 5%

50%变

压器

饱和电

抗器

外附

KHF6000/36-500 KHF六相半波三相桥30.38 1036-5006晶闸管0-100%2500*1500*2000
ZES8000/36-500 ZHS8000/200-1250六相半波三相桥310 3536-500 200-12508有载开关 (饱和电抗器)10%-105%2500*1500*2000
KES8000/36-500 KHS8000/200-1250六相半波三相桥310 3536-500 200-12508晶闸管0-100%2500*1500*2000
ZES10000/36-500 ZHS10000/200-1250六相半波三相桥310 3536-500 200-125010有载开关 (饱和电抗器)10%-105%2500*1500*2100
KES10000/36-500 KHS10000/200-1250六相半波三相桥310 3536-500 200-125010晶闸管0-100%2500*1500*2100
ZES10000/36-500 ZHS10000/200-1250六相半波三相桥310 3536-500 200-125010有载开关 (饱和电抗器)10%-105%2500*1500*2100
KES10000/36-500 KHS10000/200-1250六相半波三相桥310 3536-500 200-125010晶闸管0-100%2500*1500*2100
ZES16000/100-500 ZHS16000/200-1250六相半波三相桥310 35100-500 200-125016有载开关 (饱和电抗器)10%-105%3000*1500*2100
KES16000/100-500 KHS16000/200-1250六相半波三相桥310 35100-500 200-125016晶闸管0-100%3000*1500*2100
ZES25000/100-500 ZHS25000/200-1250六相半波三相桥310 35100-500 200-125025有载开关 (饱和电抗器)10%-105%3500*1700*2600
KES25000/100-500 KHS25000/200-1250六相半波三相桥310 35100-500 200-125025晶闸管0-100%3500*1700*2600
ZES31500/100-500 ZHS31500/200-1250六相半波三相桥310 35 110100-500 200-125031.5有载开关 (饱和电抗器)10%-105%3500*1700*2600
KES31500/100-500 KHS31500/200-1250六相半波三相桥310 35 110100-500 200-125031.5晶闸管0-100%3500*1700*2600
ZES40000/100-500 ZHS40000/200-1250六相半波三相桥310 35 110100-500 200-125040有载开关10%-105%3500*1700*2600
KES40000/100-500 KHS40000/200-1250六相半波三相桥310 35 110100-500 200-125040晶闸管0-100%3500*1700*2600
ZES50000/100-500 ZHS50000/200-1250六相半波三相桥310 35 110100-500 200-125050有载开关 (饱和电抗器)10%-105%3500*1700*2600
KES50000/100-500 KHS50000/200-1250六相半波三相桥310 35 110100-500 200-125050晶闸管0-100%3500*1700*2600
ZES63000/100-500 ZHS630000/200-1250六相半波三相桥310 35 110100-500 200-125063 63有载开关 (饱和电抗器)10%-105%(4000*2000*2600)*2
KES63000/100-500 KHS70000/200-1250六相半波三相桥310 35 110100-500 200-125070晶闸管0-100%(4000*2000*2600)*2
ZES70000/100-500 ZHS100000/200-1250六相半波三相桥310 35 110100-500 200-125070 100有载开关 (饱和电抗器)10%-105%(4000*2000*2600)*2
KES100000/100-500 ZHS100000/200-1250六相半波三相桥310 35 110100-500 200-1250100有载开关 (饱和电抗器)10%-105%(4000*2000*2600)*2
KES100000/100-500 KHS100000/200-1250六相半波三相桥310 35 110100-500 200-1250100晶闸管0-100%(4000*2000*2600)*2
KHS200000/50-500 KHS500000/50-1250六相半波三相桥310 35 11050-500 50-1250200 500晶闸管0-100%按合同需求设计
