IMS-101G系列千兆光电转换器 千兆光纤收发器
| 价 格： | 面议 |
品牌:SUNXA 型号:IMS-101G
IMS-101G系列产品信息
概 述
SUNXA IMS-101G系列产品是三莘推出的一款体积娇小、即插即用型工业以太网千兆媒体转换器产品。IMS-101G系列千兆媒体转换器提供Copper（RJ45）到fiber信号转换两个接口，其中铜缆电口支持1000Mbps，全双工，自动识别铜缆（MDI/MDIX）。光纤端口支持1000Mbps，全双工。IMS-101G系列千兆媒体转换器选材优良，统一使用国际一线大厂元器件，采用钉轨或挂板安装。IMS-101G系列千兆媒体转换器提供直流电源或交流电源两种供电方式的机型，直流电源供电范围为12～36VDC，交流电源供电110～264VAC。其可靠性、抗干扰能力均可满足工业需求，是一款性能优良的工业级即插即用型千兆媒体转换器。
性能特点
- 即插即用
- 千兆速率
- 低压冗余直流双电源供电或交流供电（可选）
- 钉轨或挂板安装
技术指标
IEEE标准：
802.3z 1000Base-T Ethernet |
802.3u 1000Base-TX and 1000Base-FX Fast Ethernet |
协 议：CSMA/CD（Carrier Sense Multiple Access/Collision Direct）
介质接口
RJ45 接口 ：1000Base-T, Full Duplex, Auto-MDI/MDIX，
5类屏蔽线，传输距离小于等于100米。
光纤接口 ：1000Base FX，单模SC/SFP或多模SC/SFP接口。传输距离可选。
电源输入接口：4Pin黑端子直流电源输入接口或2Pin黑端子220V交流电源输入。
LED灯
| S | L | ACT |
绿色常亮 | 绿色常亮 | 绿色常亮 | 绿色闪烁 |
Power Ok | 电口链路建立 | 光口链路建立 | 数据传输 |
光纤接口
光纤类型 | 传输距离 | 中心波长 | 光纤尺寸 | 输出光功率 | 接收灵敏度 | 传输速率 |
多 模（SC） | 2km | 1310nm | 62.5/125um | -23.5～-14dBm | < -35dBm | 1000Mbps |
单 模（SSC） | 20km | 1310nm | 9/125um | -6～-1dBm | -24～-23dBm | 1000Mbps |
多模（SFP） | 550m | 850nm | 62.5/125um | -9.5～3dBm | < -18dBm | 1000Mbps |
电源输入
输 入 | 电 压 | 功 率 | 频 率 |
DC | 12～36VDC | 3.5W | N/A |
AC | 110～264VAC | 5VA | 47～63Hz |
环境条件
运行温度 | 存储环境温度 | 湿 度 | 适应机型 |
-10℃～+60℃ | -40℃～+85℃ | 10～95% | 工业温度型媒体转换器 |
-40℃～+75℃ | -40℃～+85℃ | 10～95% | 工业宽温型媒体转换器 |
机 构
长x宽x高：136x 80 x30（单位：mm ）
防护等级：IP20
安 装：钉轨或挂板
认 证
CE FCC：
标 准 | 测试方法 | 描 述 | 测试等级 |
EN55024 | EN61000-4-2 | ESD 静电耐受测试 | 6Kv Contact Discharge 8KV Air Discharge |
EN55024 | EN61000-4-3 RI | RS 辐射场强耐受测试 | 10V/m， 80MHz-1000MHz |
EN55024 | EN61000-4-4 FTB | EFT/Burst 瞬间脉冲耐受测试 | 1KV Clamp(LAN) 2KV Direct(L,N,L+N) |
EN55024 | EN61000-4-5 VS | Surge 冲击波耐受测试 | 1KV L-L 2KV L-Earth |
EN55024 | EN61000-4-6 CI | CS 传导场强耐受测试 | 10V rms 0.15MHz to 80MHz |
EN55024 | EN61000-4-11 Voltage Dips /Interruptions | 电压瞬断/瞬降/缓变及耐受测试 | 1 Line Cycle@100% Dip 1-5seconds @100% Dip |
EN55022 | CISPR 22 Radiated | 辐射骚扰测试 | Class A |
EN55022 | CISPR 22 Conducted | 传导骚扰测试 | Class B |
CFR47,P15 | ANSIC63.4 | 辐射骚扰测试 | Class A |
订购信息
工业温度型选型表（-10℃～+60℃）： | ||
IMS-101G-M-SC | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模2km，SC接口 | |
IMS-101G-S-SC | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，单模20km，SC接口 | |
IMS-101G-SFP | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模 550m，SFP接口 | |
IMS-101G-M-SC-AC220V | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模2km，SC接口，220VAC电压供电 | |
IMS-101G-M-SC-AC220V | 工业以太网即插即用型千兆媒体转换器，1RJ45端口，1个光纤端口，单模20km,SC接口，220VAC电压供电 | |
IMS-101G-SFP-AC220V | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模550m，SFP接口，220VAC电压供电 | |
工业宽温型选型表（-40℃～+75℃）： | ||
IMS-101G-M-SC-T | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模2km，SC接口，工业宽温型 | |
IMS-101G-S-SC-T | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，单模20km，SC接口，工业宽温型 | |
IMS-101G-SFP-T | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模550m，SFP接口，工业宽温型 | |
IMS-101G-M-SC-AC220V-T | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模2km，SC接口，工业宽温型，220VAC电压供电 | |
IMS-101G-S-SC-AC220V-T | 工业以太网即插即用型千兆媒体转换器，1RJ45端口，1个光纤端口，单模20km,SC接口，工业宽温型，220VAC电压供电 | |
IMS-101G-SFP-AC220V-T | 工业以太网即插即用型千兆媒体转换器，1个RJ45端口，1个光纤端口，多模550m，SFP接口，工业宽温型，220VAC电压供电 | |
注： | 超长距离光纤交换机需要定制 | |
联系我们
上海三莘电子科技有限公司
地址：上海闵行经济开发区伟业路620号
邮编：201100
电话：(0086)21-61725548
传真：(0086)21-51901196
Mail：sales@sunxa.com.cn
网址：www.sunxa.com.cn
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 袁卫明
- 电话：021-61725548
- 传真：021-61725548
- 手机：
- QQ ：
供应MOXA TCC-80无源转换器232转485
信息内容：品牌:MOXA 型号:TCC-80 类型:串口转换器 接口:RS232 RS485 支持系统:windows 7 OEM:不可OEM简介TCC-80转换器通过从RS-232端口取电来实现RS-232到 RS-422/485转换。它将RS-232的TxD和RxD信号转换为半 双工的2线RS-485或全双工的4线RS-422/485差分信号。 同时，TCC-80内建有15KV ESD浪涌保护功能，可防止输出信号的电流突波。除此之外，TCC-80还提供了通过检 测RS-232输出信号TxD状态来实现RS-485自动数据流向 控制的功能。因此，客户不必亲自控制RS-485数据的流向。串口取电TCC-80 的RS-232接口接头为孔式DB9的形式。可直接与PC 机相连，并通过TxD、RxD和DTR信号线向PC机取电。无论 这些电平信号高低与否，TCC-80都可以从这些数据/握手 信号线上获取足够的电源。若某些应用当中没有使用握手 信号，客户可以采用外部供电的方式。电源要求在5-12V DC，例如USB供电或电源适配器。使用外部电源适配器对TCC-80这类串口取电的设备来讲，终端电阻的选取是 非常关键的。在多数情况下，当RS-422/485电缆超过100 米时就会用到终端电阻。除去数据传输产生的功耗，终 端电阻产生的功耗大概为75mW之多，此时，通过串口取电的方式就不能满足TCC-80工作的需求。因此，若 RS-422/485传输距离...
5端口非网管型工业以太网交换机 工业交换机

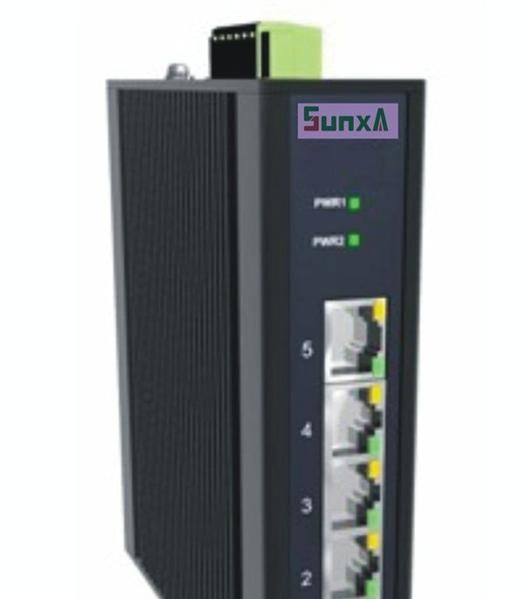

信息内容：品牌:SUNXA 型号:IMS-205A 用途:5口非网管交换机 产品认证:CE UL FCCdzsc/17/4582/17458239.jpgSUNXA IMS-205A 5端口非网管型工业以太网交换机IMS-205A5端口非网管型工业以太网交换机 n 12 - 48VDC宽电源输入，冗余双电源备份n 电源故障时的继电器输出警告n 广播风暴控制n 运行温度：-20 - 70°Cn 存储转发模式 n 类型n IMS-205A特性特性广播风暴控制运行温度：-20 - 70°CDIN-Rail或挂壁安装12-48VDC宽电源输入，双电源备份，过流保护说明说明入门级5端口工业以太网交换机，支持IEEE 802.3/802.3u/802.3x10/100M、全双工模式/半双工模式、MDI/MDIX自动感应RJ45端口。 DIN-Rail安装性能，运行温度为-10℃至+ 60℃，IP40 housing使即插即用交换机更易于使用，可靠性高，适应大多数恶劣的工业环境。技术规格技术标准1. 兼容IEEE 802.3 10BASE-T2. 兼容 IEEE 802.3u 100BASE-TX3. 半双工下支持背压4. 全双工下支持IEEE 802.3x流控制5. 自动极性更正6. 自动MDI/MDI-X接口RJ45端口10/100Base-(TX)自动协商速率、F/H双工模式和自动MDI/MDI-XLED指示灯PWR1/警告、PWR2/警告、速率/活动、双工电源要求输入电压12 - 48 VDC宽电源; 冗余双电源备份连接器...
