欧瑞格供应液晶显示器LCD驱动板PR261
| 价 格： | 面议 |
品牌:orlgo 型号:PR261 机械刚性:刚性 层数:双面 基材:铜 绝缘材料:有机树脂 绝缘层厚度:常规板 阻燃特性:VO板 加工工艺:电解箔 增强材料:复合基 绝缘树脂:酚醛树脂 产品性质:热销 营销方式:厂家直销 营销价格:低价
n 板卡功能概要
■ 支持模拟RGB信号
■ 支持双声道音频功率放大，功率可达2W
■ 支持单/双通道LVDS
■ 采用RTD2025L芯片支持分辨率可高达WXGA+(1440x900)
■ 采用RTD2045L芯片支持分辨率可高达WUXGA(1920x1200)
n 板卡规格参数
支持 面板 | 类型 | TFT-LCD | ||
信号接口 | 单/双通道LVDS | |||
色彩 | 6 Bit / 8 Bit | |||
长宽比 | 4:3 / 5:4等 | |||
尺寸 | 6.4寸 ～ 26寸 | |||
电压 | 3.3V / 5V / 12V | |||
品牌 | Samsung、AUO、CMO、CPT、Sharp、HannStar 等 | |||
输入 输出 接口 | 输入 | VGA | 模拟RGB15针D-sub端子(插座)× 1 | |
音频 | PC音频端子 × 1 | |||
PC音频插座 × 1 | ||||
电源 | DC直流电源端子(插座) × 1 | |||
其他预置电源接口 | ||||
按键板 | 10Pin 2.0直式插座 × 1 | |||
输出 | 音频 | 4Pin 2.0直式喇叭插座 × 1 | ||
LVDS 插座 | 30Pin双排直式金针 × 1 | |||
高压板接口 | 6Pin 2.0直式插座 × 1 | |||
信号 类型 |
VGA | 同步信号 | 行场同步分离 | |
信号幅值 | 0.7Vp-p | |||
频率范围 | HS: 30-88KHz; VS: 43-75Hz | |||
DDC | VESA EDID V1.3 | |||
电源 | 输入电压 | DC 12 V（+/-0.6V） | ||
操作模式 | 正常工作模式，低功耗模式(<3W) | |||
DPMS | 支持 | |||
按键板 | 支持5键接地式按键 | |||
遥控 | 不支持 | |||
功放 | Class B, 2x3W (8Ω) | |||
主要IC | RTD2025L/RTD2045L | Scalar | ||
RTD2120 | MCU | |||
TDA7496 | 音频处理IC | |||
外形 尺寸 | 108mm(L)×51.6mm (W) | |||
OSD语言 | 支持中文、英文等多国语言 | |||
其它 | 支持VGA接口升级 | |||
备注：本公司保留修改此产品设计的权利，如有更改，恕不另行通知!
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈智
- 电话：755-82124806
- 传真：755-82124806
- 手机：
- QQ ：
欧瑞格供应广告机，车载液晶屏驱动板AR500
信息内容：品牌:orlgo 型号:AR500 机械刚性:刚性 层数:双面 基材:铜 绝缘材料:有机树脂 绝缘层厚度:薄型板 阻燃特性:VO板 加工工艺:电解箔 增强材料:复合基 绝缘树脂:酚醛树脂 产品性质:热销 营销方式:厂家直销 营销价格:低价n 主要功能u 内置支持模拟RGB信号、DVI信号，HDMI信号输入（或模拟RGB，AV, S-Video信号输入）u 内置三路双声道立体声音频输入，可由软件设置分配到各信号输入，与之配对。u 内置2x2W音频功放u 可外接TV接收模块和YPrPb输入模块，实现TV和YPrPb输入功能u 支持双通道LVDS ,支持分辨率达WUXGA(1920x1200) n 规格参数支持面板类型TFT-LCD信号接口单/双通道LVDS,、单/双通道TTL、TCON色彩6 Bit / 8 Bit长宽比4:3 / 5:4等尺寸6.4寸～47寸电压3.3V / 5V /12V品牌Samsung、AUO、CMO、CPT、Sharp、HannStar等.输入输出接口输入VGA模拟RGB 15针DB15端子× 1DVIDVI-D端子 × 1HDMIHDMI端子 × 1TV tuner*(外置接口) × 1YPrPb*(外置接口) × 1音频PC音频输入端子 × 1耳机插座 × 1扬声器接口(4Pin2.0mm) × ...

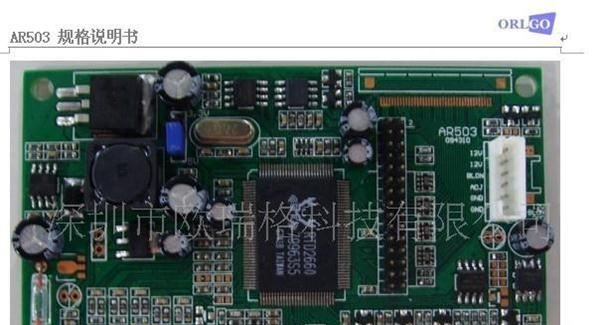

欧瑞格orlgo供应车载液晶屏驱动板AR503
信息内容：n 板卡功能概要■ 支持一路模拟RGB信号、两路复合视频信号（CVBS）：AV1和AV2。■ 支持车载倒车功能（AV2）。■ 支持单/双通道LVDS。■ 专用TTL（FFC）接口，配屏型号为TX18D11VM1CAA/TX18D16VM1CAA。■ 支持分辨率WUXGA（1920x1200）。 n 板卡规格参数支持面板类型TFT-LCD信号接口单/双通道LVDS、专用TTL（FFC）色彩6 Bit/8 Bit长宽比4:3/5:4/16:9/16:10等尺寸6.4寸～46寸电压3.3V/5V/12V品牌Samsung、AUO、CMO、CPT、Sharp、HannStar等输入输出接口输入VGA模拟RGB 12Pin插座 × 1CVBS插座 × 1电源DC直流电源插座 × 1遥控、按键板7Pin插座 × 1输出TTL 40Pin FFC座 × 1LVDS 接口30Pin双排直式金针 × 1高压板接口6Pin 2.0直式插座 × 13Pin 专用FFC座 × 1信号类型VGA同步信号行场同步分离信号幅值0.7Vp-p频率范围HS: 30-88KHz; VS: 43-75HzDDCVESA EDID V1.3CVBS1.0Vp-p /-5%电源输入电压DC 12 V（ /-0.6V）操作模式正常工作模式，低功耗模式(DPMS支持按键板支持AD按键遥控支持NEC遥控器功放无主要ICRTD2660集...
