供应GHT型低压抽出式开关柜 高压开关柜
| 价 格： | 1350.00 |
品牌:恒华电力 型号:GHT型 结构形式:抽出式
概述
GHT低压开关柜是全部国产化、经济型、通过型式试验的低压成套开关设备和控制设备。它适用于3150A以下各级电网：
1、作为动力中心和主配电装置
2、作为马达控制中心
3、 作为分配电装置
4、作为无功功率补偿装置
技术数据 技术数据一览表
| 标准与技术范围 | 通电型式实验的低压成套开关 | EIC-439-1992 |
设备和控制设备（TTA） | GB7251.1-1997 | |
外壳防护等级 | EIC529 | |
额定冲击耐受电压（Ump） | 8KV | |
安装类别 | Ⅲ | |
污染等级 | 3 | |
工频耐压（1min） | 3000V | |
额定工作电压（Ui）480V 690V | ||
额定绝缘电压（Ue）800V | ||
水平母线 | ||
额定电流A | 1000 1600 2000 2500 3150 | |
额定短时耐受电流（1cw）KA | 30 50 80 | |
额定峰值耐受电流（1pk）KA | 63 105 176 | |
垂直母线 | ||
额定电流A | 630 800 1000 1250 | |
额定短时耐受电流（1cw）KA | 30 50 80 | |
额定峰值耐受电流（1pk）KA | 63 105 176 | |
各种器件额定值 | ||
抽屉单元一次触头接插件A | 100 250 400 630 | |
抽屉单元辅助电路触头接插件A | 16 | |
动态无功功率补偿柜 | ||
补偿功率Kvar | 10-427．5 | |
电动机软起动可控电机 | ||
功率KW | 31~315 | |
外壳防护等级 | IP30-IP40 | |
主要技术参数
1、所有类型的柜体（进线柜，馈电柜，无功功率补偿，软启动柜）可连接同一水平母线。
2、柜体及抽屉单元模数结构，可灵活方便进行配置和组合。
3、抽屉单元由阻燃型工程塑料注塑的零件装配而成，保证抽屉单元尺寸精度。
4、在一柜体中实现固定安装和抽屉式混装。
5、垂直母线与水平母线的连接及每相水平母线之间的连接均用特殊的压块连接，水平母线不需钻孔，可在现场方便安装。
6、方案设计选用CW1空气断路器，CM1Z塑壳断路器均为智能型断路器，无功动态补偿柜中的JKLD2控制器及软起动柜的控制单元都具有故障自诊断和通讯功能，实现整个配电系统监控方便。
订货须知 订货时用户需提供下列技术资料
1、主接线方案编号及单线系统图，排列图，平面布置图。
2、二次回路接线原理图，端子排列图。如无端子排列图时按制造厂编制。
3、开关柜内的电气元件的型号，规格数量。
4、主母线的规格，材质。
5、需要母线桥时，提供跨距和高度尺寸。
6、开关柜使用在特殊环境条件时应在订货时提出。
7、需要其它附件，备件时应提出种类和数量。
- 所属城市：湖南 长沙
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈朝若
- 电话：0731-82204183
- 传真：0731-82204183
- 手机：
- QQ ：

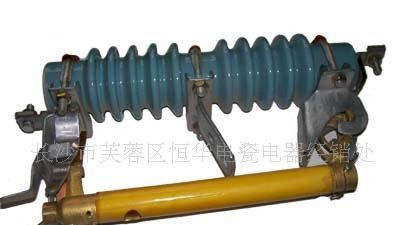

供应跌落式保险熔断器RW10-10F/200A
