贴片微型保险丝Fuse-0603慢断系列
| 价 格： | 1500.00 |
品牌:昊海 型号:贴片微型保险丝Fuse-0603慢断系列 种类:保险丝 用途:电子 体积:微型 电压特性:低压 形状:贴片式 熔断速度:F/快速 执行标准:国标 自动复位功能:无
贴片微型保险丝-0603慢断系列 一.贴片微型保险丝产品介绍 我公司生产的微型保险丝(Fuse)为多层独石表面贴装熔断体,工艺上采用独石共烧工艺，在玻璃陶瓷厚膜上印刷上一层熔体金属，然后再覆上一层灭弧层，再印刷一层熔体，如此反复，可得到多层结构。熔体深入基体内部并与基体材料烧结成坚实的一体,并可做成多层熔体,大大提高保险丝灭弧性能/可靠性和额定值. 我公司生产的微型贴片保险丝与传统的保险丝相比,有以下优点: 1灭弧特性好 2电流容量大 3稳定性好、寿命高 二.贴片微型保险丝-0603慢断系列产品特点 1 采用多层独石结构; 2 产品尺寸小,为0603mils/1608mm; 3 该系列产品为慢断系列 4 具有非常好的稳定性; 5 可以采用波峰焊和回流焊; 6 工作温度范围:-55 ℃~125℃. 三. 0603慢断系列保险丝产品尺寸及推荐的焊盘尺寸(mm) dzsc/17/3108/17310813.jpg 产品尺寸 推荐的焊盘尺寸 产品系列 L W H T 0603慢断系列 1.60±0.15 0.80±0.15 0.95Max 0.10Min 四.0603慢断系列保险丝产品熔断时间 电流 熔断时间(25℃) 100%额定电流 4小时 Min 200%额定电流 1秒 Min 120秒 Max 300%额定电流 0.1秒 Min 3秒 Max 800%额定电流(1-1.5A) 0.0005秒 Min 0.05秒 Max 800%额定电流(2-5A) 0.001秒 Min 0.05秒 Max 五.0603慢断系列保险丝产品电气性能 产品名称 额定电流(A) 额定电压(V) 冷态直流电阻(Ω) 熔化热能值I2t (A2S) 分断能力 0603WCS100A032V 1.0 32 0.200 0.093 50A 0603WCS150A032V 1.5 32 0.100 0.18 50A 0603WCS200A032V 2.0 32 0.052 0.32 50A 0603WCS250A032V 2.5 32 0.041 0.63 50A 0603WCS300A032V 3.0 32 0.034 0.87 50A 0603WCS350A032V 3.5 32 0.021 1.20 50A 0603WCS400A032V 4.0 32 0.017 2.30 50A 0603WCS450A032V 4.5 32 0.015 2.70 50A 0603WCS500A032V 5.0 32 0.013 3.20 50A 额定电流：又称保险丝的公称工作电流. 额定电压：又称保险丝的公称工作电压，.保险丝可以在不大于其额定电压的电压下使用. 冷态电阻:是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。 分断能力：又称额定短路容量，即在额定电压下，保险丝能够安全分断的电流值(交流电为有效值)。 融化热能量：即保险丝熔化所需的能量值，它对于每一种不同的熔丝部件来说是个常数，
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
供应贴片PTC自恢复保险丝1812系列(二)
信息内容：品牌:昊海 型号:贴片PTC自恢复保险丝1812系列 种类:过流保护器 用途:过流保护电子元器件 体积:微型 电压特性:低压 形状:贴片式 熔断速度:F/快速 执行标准:国标 自动复位功能:有 电压:24（V） 电流:40（A） 保持电流:0.10A~2.6A（A）（A） 贴片自恢复保险丝1812系列-LP-MSM系列产品介绍 一.LP-MSM系列产品(1812mils/4532mm)特点:•所有产品均为无铅产品,符合欧盟2002/95/EC ROHS标准.•尺寸小,节约空间及成本.•可实现电路的自复保护.•快速跳断时间.•低阻抗•适合自动化装配•安规认证:UL ,CSA,TUV. 二.LP-MSM系列产品(1812mils/4532mm)尺寸(mm): dzsc/17/3143/17314313.jpg 型号 A(值)B(值)C(值)D(最小值)E(最小值)毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸LP-MSM050/244.730.1863.410.1341.050.0410.300.0120.30.012LP-MSM075/244.730.1863.410.1341.050.0410.300.0120.30.012LP-MSM110/244.730.1863.410.1341.050.0410.300.0120.30.012LP-MSM125/244.730.1863.410.1341.500.0590.300.0120.30.012LP-MSM150/244.730.1863.410.1341.700.0670.300.0120.30.012LP-MSM160/244.730.1863.410.1341.700.0670.300.0120.30.012LP-MSM200/244.730....
贴片自恢复保险丝4420系列

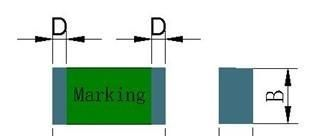

信息内容：品牌:昊海 型号:贴片PTC自恢复保险丝4420系列 种类:贴片PTC自恢复保险丝 用途:过电流保护 体积:微型 电压特性:低压 形状:贴片式 执行标准:国标 自动复位功能:有 电压:16（V） 电流:100（A） 保持电流:1.9（A）贴片PTC自恢复保险丝4420系列(LP-MSM系列)介绍一.自恢复保险丝工作原理: 高分子自恢复保险丝PTC是由聚合物PTC原料掺加导体所制成的。在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过，从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。 二 LP-MSM系列产品特点: 1所有产品均为无铅产品,符合欧盟2002/95/EC ROHS标准.2尺寸小,节约空间及成本.3 可实现电路的自复保护.4 快速跳断时间.5 低阻抗6 适合自动化装配7 安规认证:UL ,CSA,TUV. 三 LP-MSM系列产品尺寸(4420mils/11550mm): dzsc/17/3143/17314314.jpg 型号 A(值)B(值)C(值) D(最小值)毫米 英寸 毫米 英寸 毫米 英寸毫米英寸LP-MSM19012.000.4725.330.2100.550.0220.300.012 四 LP-MSM系列产品(4420mils/11550mm)电气性能:型号IH (A) IT (A) 动作（trip) ...
