供应桂光TL60000单筒连续变倍显微镜
| 价 格： | 面议 |
类型:视频显微镜 品牌:桂光 型号:TL60000 仪器放大倍数:41.5-266.9X 目镜放大倍数:14 * 25.4 / 6 = 59.3X 物镜放大倍数:0.7-4.5X 重量:2K（g） 适用范围:精密线路板，零部件检查 装箱数:1台
一、特点及用途
TL60000系列单筒显微镜是一种专门为CCD摄影系统设计的显微镜，能将微小物件成正像传送到监视器、电视和电脑，光学系统成像清晰、分辩率高，该系列产品外形美观、轻巧、操作简单、使用方便，可广泛用于半导体行业、光电行业影像测量、医药生物教育部门和科研领域。
● 畸变小 ● 高分辨率 ● 视场清晰范围大 ● 色差小
dzsc/17/3104/17310461.jpg
二、主要技术参数
1、变倍比：1:6
2、物镜变倍范围：0.7X - 4.5X
3、工作距离：95(mm)
4、调焦范围：60(mm)
5、C型CCD接头，距离成像靶面17.53mm。
6、可配接1/3 " 1/2 " 2/3 " 的CCD摄像机。
7、配1/3 " CCD摄像机，标准配置时视场范围：8.57 - 1.33mm。
三、放大倍数的计算方法
总放大倍数 = 物镜放大倍数 * 数字放大倍数
物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 4.5X的标配主机配1/3 " CCD摄像机配14 " 监视器
数字放大倍数：14 * 25.4 / 6 = 59.3X
总放大倍数：(0.7X - 4.5X) * 59.3=41.5X - 266.9X
那么照此配置，总的放大倍率就在41.5X到266.9X之间连续可调。
四、TL60000系列视场大小对照表(in mm)
| 大物镜 | 工作距离 | CCD规格 | 0.5X接筒 | 0.67X接筒 | 1X接筒 | 2X接筒 | 5X接筒 |
0.25X |
|
| 0.09X-0.56X | 0.12X-0.75X | 0.18-1.13X | 0.35X-2.25X |
|
302 | 1/3＂ | 68.57-10.66 | 51.17-7.96 | 34.28-5.33 | 17.14-2.66 |
| |
302 | 1/2＂ |
|
| 45.71-7.11 | 22.85-3.55 |
| |
302 | 2/3＂ |
|
| 62.85-9.77 | 31.42-4.88 |
| |
0.5X |
|
| 0.18X-1.12X | 0.23X-1.50X | 0.35X-2.25X | 0.7X-4.5X |
|
176 | 1/3＂ | 34.28-5.33 | 25.58-3.98 | 17.14-2.66 | 8.57-1.33 |
| |
176 | 1/2＂ |
|
| 22.85-3.55 | 11.42-1.77 |
| |
176 | 2/3＂ |
|
| 31.42-4.881 | 15.71-2.44 |
| |
0.75X |
|
| 0.26X-1.69X | 0.35X-2.26X | 0.53X-3.38X | 1.05X-6.75X |
|
117 | 1/3＂ | 22.88-3.55 | 17.06-2.65 | 11.43-1.78 | 5.71-0.89 |
| |
117 | 1/2＂ |
|
| 15.24-2.37 | 7.61-1.18 |
| |
117 | 2/3＂ |
|
| 20.95-3.26 | 10.48-1.63 |
| |
None |
|
| 0.35X-2.25X | 0.47X-3.00X | 0.7X-4.5X | 1.40X-9.00X |
|
96 | 1/3＂ | 17.14-2.66 | 12.79-1.99 | 8.57-1.33 | 4.28-0.66 |
| |
96 | 1/2＂ |
|
| 11.42-1.77 | 5.71-0.89 |
| |
96 | 2/3＂ |
|
| 15.71-2.44 | 7.86-1.22 |
| |
1.5X |
|
| 0.56X-3.38X | 0.82X-4.52X | 1.05X-6.75X | 2.1X-13.5X |
|
50 | 1/3＂ | 10.67-1.78 | 7.31-1.33 | 5.71-0.86 | 2.86-0.89 |
| |
50 | 1/2＂ |
|
| 7.61-1.18 | 3.81-1.19 |
| |
50 | 2/3＂ |
|
| 10.48-1.63 | 5.24-1.63 |
| |
2X |
|
| 0.70X-4.50X | 0.94X-6.03X | 1.40X-9.00X | 2.80X-18.00X |
|
35 | 1/3＂ | 8.57-1.33 | 6.40-0.99 | 4.28-0.66 | 2.14-0.33 |
| |
35 | 1/2＂ |
|
| 5.71-0.89 | 2.86-0.44 |
| |
35 | 2/3＂ |
|
| 7.86-1.22 | 3.93-0.61 |
|
| TL60000系列性能规格 | |||||||
| 系统组合 大物镜+主镜头+CCD接筒 | 工作距离 | 系统总放大倍 | 数值孔径 | 景深 | |||
| 低放大 倍率 | 高放大 倍率 | 低倍 | 高倍 | 低倍景深 | 高倍景深 | ||
| 0.25X+主镜头+0.5X | 302 | 0.09X | 0.56X | 0.007 | 0.017 | 17.95 | 1.83 |
| 0.25X+主镜头+0.67X | 302 | 0.12X | 0.75X | 0.007 | 0.017 | 17.95 | 1.83 |
| 0.25X+主镜头+1.0X | 302 | 0.18X | 1.13X | 0.007 | 0.017 | 17.95 | 1.83 |
| 0.25X+主镜头+2.0X | 302 | 0.35X | 2.25X | 0.007 | 0.017 | 17.95 | 1.83 |
| 0.5X+主镜头+0.5X | 176 | 0.18X | 1.13X | 0.014 | 0.033 | 4.48 | 0.45 |
| 0.5X+主镜头+0.67X | 176 | 0.23X | 1.50X | 0.014 | 0.033 | 4.48 | 0.45 |
| 0.5X+主镜头+1.0X | 176 | 0.35X | 2.25X | 0.014 | 0.033 | 4.48 | 0.45 |
| 0.5X+主镜头+2.0X | 176 | 0.7X | 4.5X | 0.014 | 0.033 | 4.48 | 0.45 |
| 0.75X+主镜头+0.5X | 117 | 0.26X | 1.69X | 0.021 | 0.050 | 1.99 | 0.20 |
| 0.75X+主镜头+0.67X | 117 | 0.35X | 2.26X | 0.021 | 0.050 | 1.99 | 0.20 |
| 0.75X+主镜头+1.0X | 117 | 0.53X | 3.38X | 0.021 | 0.050 | 1.99 | 0.20 |
| 0.75X+主镜头+2.0X | 117 | 1.05X | 6.75X | 0.021 | 0.050 | 1.99 | 0.20 |
| None+主镜头+0.5X | 96 | 0.35X | 2.25X | 0.028 | 0.066 | 1.12 | 0.11 |
| None+主镜头+0.67X | 96 | 0.47X | 3.00X | 0.028 | 0.066 | 1.12 | 0.11 |
| None+主镜头+1.0X | 96 | 0.7X | 4.5X | 0.028 | 0.066 | 1.12 | 0.11 |
| None+主镜头+2.0X | 96 | 1.4X | 9X | 0.028 | 0.066 | 1.12 | 0.11 |
| 1.5X+主镜头+0.5X | 50 | 0.56X | 3.38X | 0.042 | 0.100 | 0.49 | 0.05 |
| 1.5X+主镜头+0.67X | 50 | 0.82X | 4.52X | 0.042 | 0.100 | 0.49 | 0.05 |
| 1.5X+主镜头+1.0X | 50 | 1.05X | 6.75X | 0.042 | 0.100 | 0.49 | 0.05 |
| 1.5X+主镜头+2.0X | 50 | 2.1X | 13.5X | 0.042 | 0.100 | 0.49 | 0.05 |
| 2.0X+主镜头+0.5X | 35 | 0.7X | 4.5X | 0.055 | 0.133 | 0.28 | 0.03 |
| 2.0X+主镜头+0.67X | 35 | 0.94X | 6.03X | 0.055 | 0.133 | 0.28 | 0.03 |
| 2.0X+主镜头+1.0X | 35 | 1.4X | 9X | 0.055 | 0.133 | 0.28 | 0.03 |
| 2.0X+主镜头+2.0X | 35 | 2.8X | 18X | 0.055 | 0.133 | 0.28 | 0.03 |
dzsc/17/3104/17310461.jpg
五、选购附件
1、大物镜：0.25X 、0.5X 、 0.75X 、1.5X 、2X。
2、CCD接筒：
(1)0.5X 、0.67X 、1X 、2X 、5X
(2)0.5X 、0.67X 、1X 、2X Mini型接筒。
3、其他：环行光源、环行光源接圈、短C型接圈、金相物镜接圈、圈观察目镜、分划目镜、采集卡、CCD、十字分划检测板。
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐超
- 电话：0769-23366355
- 传真：0769-23366355
- 手机：
- QQ ：
供应变压器综合测试仪
信息内容：类型:变压器参数测试仪 品牌:华测 型号:TF-6881A 测量范围:100Hz ~ 200KHz (6881AK) 精确度:0.5% 仪表尺寸:425×190×350（mm） 仪表重量:14（kg） 工作电源:220（V）產品詳細說明 特點說明基本準確度為0.5%提供320*240解析度圖形液晶顯示提供電表模式可當電表使用內建頻率響應,防呆功能20个獨立測試點可做完整測式可程式化連續測試內建統計.制程分析報表系統提供統計與列印功能測試項目項目符號量測範圍直流電阻DCR1mΩ~99.999KΩ交流電阻ACR1mΩ~99.999KΩ電感L1uH ~ 99.99H漏電感LK1uH ~ 99.99H電容C1PF ~ 999.99mF阻抗Z1mΩ~99.999KΩ圈數比TR0.001~999.99極性± 品質系數Q0.01~999.99相位θ 斷短路O/S HC-6881A．技術規格進階功能基本準確度可程式化連續測試自我診斷自我校正歸零0.5%自動/短路掃瞄可切換量測頻率及信號 100Hz ~ 200KHz (6881AK)100Hz ~1MHz (6881AM)0.01V ~ 2Vrms 顯示/聲響裝置320×240 解析度圖形液晶顯示Pass/Fail LED 紅綠指示燈/畫面顯示/聲響量測接點20个量測接點可選購40个量測接點控制面版介面系統/快速/編輯/功能 按鍵群組RS-232 通信連接埠印表機埠遠端控制埠記憶裝置快閃記...

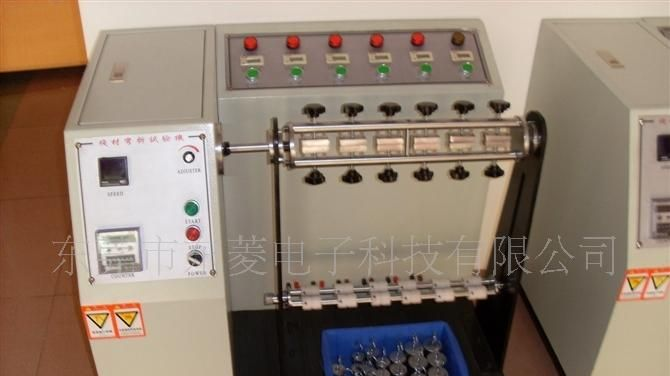

供应DL-8107插头线材弯折摇摆试验机
