供应真空继电器JPK-21/028
| 价 格： | 面议 |
应用范围:真空 品牌:江西万平 型号:JPK-21/028 产品系列:3RU1146 触点形式:常开型 额定电压:DC12（V） 电流性质:直流 外形:小型 功率负载:大功率 防护特征:密封式 直流电阻:48（Ω） 吸合电流:0.2（A） 释放电流:0.02（A） 额定工作频率:50（Hz）
JPK型真空继电器 TYPE JPK VACUUM RELAYS
JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 With vacuum dielectric and ceramic envelope , type JPK relays offer a number of advantages , such as high withstand voltage, small in size, high speed switching, stable and reliable properties, etc. They may widely be used for controlling and protection circuits in radar, power source , broad casting , radio communication and electronic equipment. |
触点参数 Contact Parameter
规格号 Specification No. | JPK-21/028 | |
触点组合形式 Contact Configuration | 1Z | |
试验电压（直流或50Hz交流峰值） Test Voltage（DC or AC 50Hz Peak）kV | 17 | |
额定工作电压(峰值) Rated Operating Voltage(Peak) kV | DC or AC 50Hz | 15 |
AC2.5MHz | - | |
AC16MHz | - | |
AC32MHz | - | |
额定承载电流(有效值) Continuous Current,Carry( RMS) A | DC or AC 50Hz | 30 |
AC2.5MHz | - | |
AC16MHz | - | |
AC32MHz | - | |
接触电阻Contact Resistance（Ω） | 0.025 | |
分布电容Contact Capacitance （pf） | 断开的触点间 Beteween Open Contacts | 0.5 |
触点与外壳间 Open Contacts to Ground | 1 | |
机械寿命 Expected Mechanical Life(×104) | 1 | |
标称重量 Weight (g) | 85 | |
线圈数据 Coil Parameter ◎标称电压 Rated Voltage DC(V)12 ◎吸合电压 Pull-in Voltage Max. DC(V)8 ◎最小释放电压 Dropout Voltage. Min.DC(V)0.5~5 ◎线圈电阻 Coil Resistance (Ω±10%)48
环境适应性能 Ambient Adaptability ◎温度范围℃Range of Temp.℃-55~125 ◎冲击（11ms ,半正弦波）Shock,(11ms,1/2 Sine)m/s2(g)50 ◎高频振动HF Vibration m/s2(g),HZ55-5500 ◎安装方式Mounting Form法兰 |
- 所属城市：江西 景德镇
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于荣爱
- 电话：0798-2898066
- 传真：0798-2898066
- 手机：
- QQ ：
供应JJPK-6/006真空继电器
信息内容：应用范围:真空 品牌:万平 型号:JPK-6/006 产品系列:DC24 触点形式:常闭型 额定电压:DC24（V） 电流性质:交流 外形:小型 功率负载:中功率 防护特征:密封式 直流电阻:60（Ω） 吸合电流:0.25（A） 释放电流:0.015（A） 额定工作频率:50（Hz） dzsc/17/3099/17309990.jpgJPK型真空继电器 TYPE JPK VACUUM RELAYS JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。触点参数 Contact Parameter规格号JPK-6/006试验电压（直流或50Hz交流峰值）kV25额定工作电压(峰值)kVDC or AC 50Hz20AC2.5MHz15AC16MHz10 额定承载电流(有效值)ADC or AC 50Hz150AC2.5MHz70AC16MHz45 接触电阻（Ω）0.005分布电容（pf）断开的触点间Beteween Open Contacts5触点与外壳间Open Contacts to Ground5动作时间(ms)100释放时间(ms)15温度范围 (℃)-55~+125冲击级别Shock, 11ms 1/2Sine(Peak g’s)30振动级别( Hz)10~55机械寿命(×106)1标称重量 (g)1400线圈数据Coil Parameter标称电压 (V)24吸合电压(V)16释放电压 (V)1线圈电阻 (Ω±10%)60说明：JPK-6/...
供应固定真空电容器CKT50/10/50-045

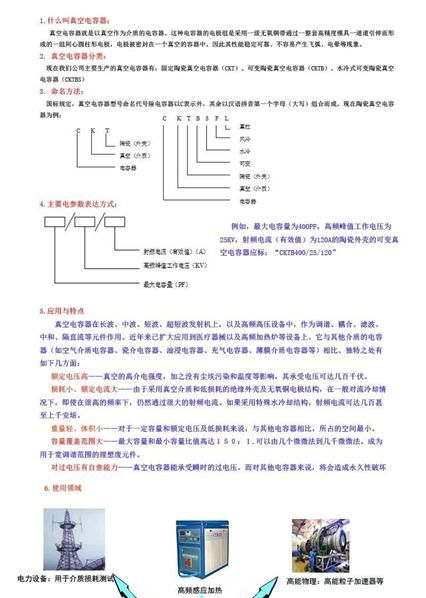

信息内容：品牌:江西万平 型号:CKT50/10/50-045 介质材料:真空 应用范围:高频 外形:圆柱形 功率特性:大功率 频率特性:高频 调节方式:固定 引线类型:无引线 标称容量:50pf 额定电压:10000（V） 额定电流:50（A） dzsc/17/3146/17314658.jpgCKTB型固定陶瓷真空电容器TYPE CKT FIXED CERAMIC VACUUM CAPACITORS 固定、可变真空电容器采用陶瓷外壳、真空介质、具有耐压高、工作电流大、体积小、品质因素高、性能稳定可靠受环境条件影响小、价格低廉等特点，被广泛用于感应加热、高频介质加热、通讯、广播高压测试等电子设备中。 应用领域1、广播通讯设备：真空电容器在中波、短波、超短波发射机上，作为调谐、耦合、滤波、中和、隔直流等元件。2、半导体制造设备：用于等离子体的沉积和刻蚀设备。3、高频工业设备：用于高频介质加热和焊接等。4、医疗器械：医疗分析仪及治疗仪等。5、高能物理：高能粒子加速器等。6、电力设备：用于介质损耗测试设备。 技术特性 Specifications 代号Code 型号Model电容量Cap峰值试验电压Peak Test Voltage高频峰值工作电压RF Peak Working Voltage射频电流(有效值)Max. RF Current(RMS)外形尺寸Dimensions重量Maximum Weight外径Dia...
