供应ATJK-11可控硅单相移相触发器
| 价 格： | 面议 |
品牌:AT 型号:ATJK-11 电压:415（V） 工作电流:700（A） 主要用途:调功、调压、调光
dzsc/17/3093/17309319.jpg
接线端说明：
L--电源相线 N--电源零线 LOC--禁止输出（低电平有效） COM--内部地 VW--电位器电源（辅助电源） VIN--控制输入 G1--触发输出1（门极） K1--触发输出1（阴极） G2--触发输出2（门极） K2--触发输出2（阴极） VSL/VSN--同步输入相/零线 W1--偏移调节 W2--斜率调节 W3--限幅调节
ATJK-11单相移相触发器特点：
1， 采用进口元器件，体积小，重量轻，卡轨安装，使用可靠方便；
2， 供电电源采用开关电源，具有40-265VAC极宽的使用电压范围；
3， 同步信号输入采用精密传感器，具有30-420VAC极宽使用范围；
4， 触发电流大（700MA），可轻松触发1500A的可控硅；
5， 既能适应单向可控硅使用，又能适应双向可控硅使用；
6， 具有禁止输出接口，能方便地用于过流，过压，超限保护；
7， 采用高频脉冲列调制触发输出，与可控硅配套轻松适应阻性负载和感性负载；
8， DC0-5V控制输入，既能手动控制，又能与各种仪表和计算机相联接，对仪表和计算机无干扰；
9， 具有限幅调节功能，能方便地限制输出值；
10， 大于170度的移相调节，无论可控硅所带负载性质轻重如何，都能完美平滑均匀地调节波形；
11， 提供辅助直流电源输出，能方便地为其它电路供电；ATJK-11移相触发器广泛用于调压，调功，调速，控温，整流等场合。
主要技术指标：
控制输入规格：0-5V，1K电位器手动调节
输出规格：调制脉冲列，700mA Max
辅助供电输出：DC15V，10mA，
移相范围：≥170度
同步输入范围：85-415VAC，
电源电压范围：85-265VAC
禁止输出形式：低电平有效（LOC与COM短接）
触发容量：≤1500A双向或单相可控硅
应用图：
dzsc/17/3093/17309319.jpg
dzsc/17/3093/17309319.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李开劲
- 电话：769-22344641
- 传真：769-22344641
- 手机：
- QQ ：
供应AT2201可控硅单相移相调压触发板

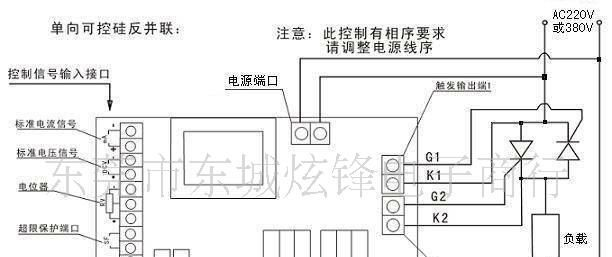

信息内容：品牌:AT 型号:AT2201 电压:220-380（V） 工作电流:0-300（A） 主要用途:调压、调功、调光、调温dzsc/17/5060/17506076.jpgdzsc/17/5060/17506076.jpg1、使用范围：单相移相触发板采用先进的电子触发技术，专用于各类可控硅（SCR）的相位控制式触发。用于AC220V或380V电量要求平滑调节场合，如：调压、调功、调光、调速等；可与仪表、计算机等相连接实现精确自动化控制，也可以用电位器手动调节。其性能可靠，调节精细，是可控硅在工业控制使用中的选择。 2、技术指标：电源电压：AC220V或380V（订货时需说明）控制方式：标准电压信号：DC 0-5V（1-5V）无特别说明为1-5V 标准电流信号：DC 0-10mA(4-20mA) 无特别说明为4-20mA 手动调节：5kΩ或10kΩ电位器触发容量：500A以下可控硅触发方式：脉冲列触发脉冲频率：30KHz移相范围：大于170度限幅控制范围：0-100%超限保护功能：当超限保护口（SF）短路时可关断触发端口输出 3、使用接线图：有两种接法：一是单向可控硅反并联，二是双向可控硅的接法。注意：图中的mA、DCV、RV端口只能选用一种端口，不能同时使用，否则将不能正常工作；SF端口不能短路，若短路就会没有输出。 dzsc/17/5060/175060...
