供应MOS场效应管AP50N06
| 价 格： | 面议 |
品牌:无锡芯朋微电子 型号:AP50N06 种类:绝缘栅(MOSFET) 沟道类型:N沟道 导电方式:增强型
应用领域
l 直流马达控制
l 螺线管和继电器驱动
l DC-DC转换器
l 自动控制系统
优点
l 易于装配
l 节省空间
l 高功率密度
主要特性
l 典型Rds(on) = 18mΩ
l 极高的dv/dt性能
l 100%雪崩测试
l 低内部寄生电容
极限参数
Symbol | Parameter | Value | Units |
VDSS | 漏源极电压 | 60 | V |
ID | 连续漏极电流(TJ=25°C) | 50 | A |
IDM | 脉冲漏极电流 | 150 | A |
VGS | 栅源极电压 | ±20 | V |
EAS | 单脉冲雪崩能量 | 160 | mJ |
IAR | 雪崩电流 | 50 | A |
PD | 总功率散耗(TJ= 25°C) | 131 | W |
温度因子 | 0.88 | W/°C | |
TSTGTJ | 工作结温及存储温度 | -55~+175 | °C |
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈健
- 电话：0510-85217718
- 传真：0510-85217718
- 手机：
- QQ ：
3A同步降压稳压器 AP2430

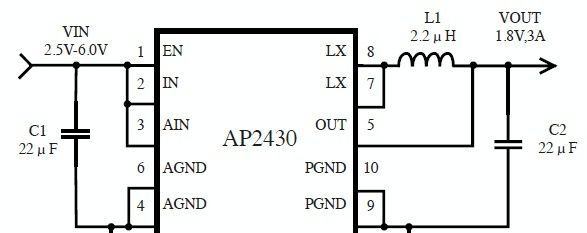

信息内容：品牌:无锡芯朋微电子 型号:AP2430 批号:AP 封装:TDFN33-10 MSOP10 营销方式:厂家直销 产品性质:热销 处理信号:模拟信号 制作工艺:半导体集成 集成程度:中规模 规格尺寸:3*3（mm） 工作温度:-40~85（℃）概述 AP2430是一款高效率、1.2MHz固定工作频率、电流模式PWM单片式降压稳压器，非常适合于由单节锂离子电池供电，峰值工作电流可达3A的条件下仍要求效率达到90%以上的便携式产品。AP2430采用100%占空比的方式，实现了低压差工作模式，延长了便携式设备的电池寿命。在输出负载变低时，AP2430用脉冲跳跃模式工作，保证了低的输出纹波电压，有利于对噪声敏感的应用环境。输入工作电压范围为2.5V至6.0V，输出电流可达3A，输出电压可低至0.6V。1.2MHz的开关频率，使的外围元件可以小型化，内部补偿设计使得用小电感量电感（可减小体积）也足以保持高效率工作。AP2430有输出电压可调整型（0.6V to VIN）和固定1.8V等型号，并且有3mm x 3mm 10-lead TDFN和MSOP两种封装形式，工作温度范围-40°C to +85°C。 应用领域 l 移动电话l 数码相机和数码摄像机l 微处理器和数字信号处理器内核供电l 打印机l 便携式产品l 调制解调器l 超级移动个人计算机 主要特性 l 输入电压范围...
2A 225KHz降压稳压器 AP2920

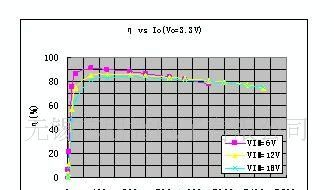

信息内容：品牌:无锡芯朋微电子 型号:AP2920 批号:AP 封装:SOP-8 营销方式:厂家直销 产品性质:新品 处理信号:模拟信号 制作工艺:半导体集成 导电类型:双极型 集成程度:中规模 工作温度:-40~85（℃）概述 AP2920是一款电流模式降压DC-DC,工作频率为225kHz,可带载2A。 AP2920待机消耗仅为8uA,而且效率可达95%。其保护功能包括：每个周期内的限流，热保护以及短路时的降频功能。 AP2920封装形式为SOP-8,所需外围元件非常少。 应用领域 ● TFT LCD显示器● 便携式DVD●车载或者电池供电设备●机顶盒●通信电源●DSL、电缆调制解调器，路由器●终端电源主要特性 ●2A输出电流●效率95%●输入电压可达18V●待机消耗电流仅为8uA●开关频率225kHz●输出可调●每个周期内都有限流保护●具有热保护功能●短路时有降频功能●可在不同外围电容下稳定工作，包括低内阻瓷片电容 封装 SOP-8 dzsc/17/3297/17329735.jpg典型应用电路图dzsc/17/3297/17329735.jpg 典型效率曲线 dzsc/17/3297/17329735.jpg
