供应RI40型、RI81、82型高压金属玻璃釉电阻
| 价 格： | 面议 |
品牌:CH 型号:RI40,RI80,RI81,RI85,RI86 种类:金属玻璃釉电阻 性能:高阻 材料:玻璃釉膜 制作工艺:膜式非线绕型 外形:圆柱形 标称阻值:10Ω-1G 温度系数:100PPM以上 额定功率:1/4W-50W（W） 调节方式:固定 功率特性:中功率 营销方式:厂家直销 产品性质:热销
金属玻璃釉电阻的特点：阻值范围宽，耐潮湿，高可靠性，耐高温，耐脉冲浪涌，耐高压,比功率大等特点。
I. 特点 II. 尺寸结构图 dzsc/17/3050/17305000.jpg 尺寸(mm) 阻值范围 精度 功率 L±1.0 D ±0.5 H±2 d±0.05 最小值 值 MG1/4W 7.0 2.4 26 0.60 1Ω 100MΩ ±1%、±5% MG1/2W 9.0 3.4 26 0.60 1Ω 1000MΩ ±1%、±5% MG1W 12.0 4.2 26 0.8 1Ω 100MΩ ±1%、±5% MG2W 15.0 5.8 26 0.8 1Ω 1000MΩ ±1%、±5% 16.5 6.9 26 0.8 1Ω 100MΩ ±1%、±5% 1Ω 1000MΩ ±1%、±5% 1Ω 100MΩ ±1%、±5% III. 降负荷曲线图 dzsc/17/3050/17305000.jpg IV. 性能参数 功率 使用电压 负荷电压 耐电压 MG1/4W 500V 700V 500V MG1/2W 1000V 1500V 600V MG1W 1500V 2500V 800V MG2W 2000V 3000V 1000V MG3W 2500V 4000V 1000V MG5W 3000V 5000V 1000V MG10W-50W 3000V 5000V 1000V V. 电气特性 性能要求 测试方法 温度系数 a ≤±200ppm/℃ JIS5202-5.2 短时间过负荷 ΔR≤±(1% R0+0.05Ω) JIS5202-5.5 焊接耐热性 ΔR≤±(1% R0+0.05Ω) JIS5202-6.4 可焊性 焊锡覆盖面积95%以上 JIS5202-6.5 应无击穿或飞弧现象 JIS5202-5.5 干热：155±2℃ 16h 耐湿寿命 ΔR≤±(5% R0+0.1Ω) JIS5202-7.9 室温寿命 ΔR≤±(5% R0+0.1Ω） JIS5202-7.10
一名称： 金属玻璃釉电阻器
部类型 MG3W MG5W 24.0 8.3 26 0.8 MG10W-50W 24.0 8.3 26 0.8 项目
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6;/ R1 (T2-T1)(PPM/℃)
R1:常温（T1）阻抗值;
R2:常温+100℃（T2）阻抗值
2.5倍额定电压 5秒
将电阻两端导线浸入锡炉约3.2mm到4.8mm 依下表规定:
锡炉温度:350℃±10℃浸炉时间:3.0±0.5秒
锡炉温度:260℃±5℃ 浸炉时间:10±1秒
锡炉温度235℃±5℃ 浸炉时间3±0.5秒耐电压
电阻两端导线 置于金属V型槽上依500V之电压规定加压60秒引出端强度 ΔR≤±(1% R0+0.05Ω) 拉力：10N 10±1秒
弯曲：2×90°
扭转：2×180°温度快速变化 ΔR≤±(1% R0+0.05Ω) -55℃±3℃; 30min
155℃±3℃; 30min; 共5次循环断续过负荷 ΔR≤±(5% R0+0.1Ω) 2.5倍额定电压; 通1秒，断25秒 ;1000次 振动 ΔR≤±(1% R0+0.05Ω) 10Hz-500Hz; 0.75mm 或98m/s^2; 6h 绝缘电阻 绝缘电阻≥1GΩ 500±50V;1min 气候顺序 ΔR≤±(5% R0+0.1Ω)
循环湿热（个循环）：55℃ 24h
寒冷：-55±3℃ 2h
低气压15-33℃ 8.5KPa±2KPa 1h
循环湿热（其余循环）：5个循环
直流负荷：额定电压 1min上限类别温度 ΔR≤±(5% R0+0.1Ω) 155±2℃ 1000h 意外过载 纱网圆管不应燃烧 16、25倍额定功率电压，持续 5±0.5min;或电阻器开路时为止
温度40±2℃,相对湿度90～95% 于恒湿箱中,加额定直流电压测试15.小时，停止0.5小时连续测试1000小时
70℃±2℃，恒温箱中，以额定电压测试1.5小时，停止0.5小时测试1000小时
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 习平平
- 电话：0755-27158471
- 传真：0755-27158471
- 手机：
- QQ ：
供应MHZ大功率被釉电阻
信息内容：品牌:CH 型号:MHZ 种类:被釉线绕 性能:高功率 材料:线绕 制作工艺:陶瓷绝缘功率型 外形:管形 标称阻值:R-K 调节方式:可变 功率特性:大功率 营销方式:厂家直销 产品性质:军工dzsc/17/3434/17343487.jpg 功率电阻的特点：散热能力强，体积小功率大，耐冲击，坚固结构稳定性高，使用灵活方便，可调节所需使用阻值。此款电阻又可称瓷管线绕电阻，RX20电阻，最小功率10W，功率可以上万瓦数，阻值范围广。 线绕电阻器是一种历史悠久的品种，目前在大功率和高精密方面保持着重要地位。目前，线绕电阻器也在日新月异地发展着新型产品，例如线绕熔断电阻器、大功率削磁线绕电阻、耐雷电冲击线绕电阻、水冷线绕电阻等许多品种的大功率线绕电阻器，在功率上已经达到2 000 w以上。结构上已经延伸至泄放电阻箱、负载电阻柜等领域。 此类电阻可广泛应用于电梯起重机,轧机,拉丝机,离心机,电脑设备等方面,表面波纹式绕线有利于散热并减低寄生电感量。结构尺寸及其它功率阻值，亦可按客户特定要求协商制做提供。电阻支架可根据客户要求决定是否装配。 绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的，分固定式和可调试两种。
供应被釉电阻

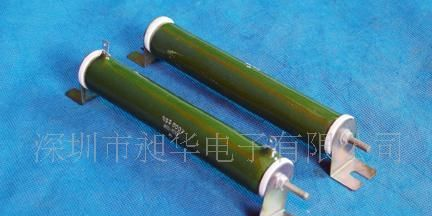

信息内容：品牌:CH 型号:10W-20000W 种类:功率电阻 性能:高温 材料:线绕 制作工艺:陶瓷绝缘功率型 外形:管形 标称阻值:R-K 温度系数:100PPM 额定功率:10-20000（W） 调节方式:可变 功率特性:大功率 频率特性:中频 营销方式:厂家直销 产品性质:热销dzsc/17/3435/17343503.jpg 功率电阻的特点：散热能力强，体积小功率大，耐冲击，坚固结构稳定性高，使用灵活方便，可调节所需使用阻值。 此款电阻又可称瓷管线绕电阻，RX20电阻，最小功率10W，功率可以上万瓦数，阻值范围广。 线绕电阻器是一种历史悠久的品种，目前在大功率和高精密方面保持着重要地位。目前，线绕电阻器也在日新月异地发展着新型产品，例如线绕熔断电阻器、大功率削磁线绕电阻、耐雷电冲击线绕电阻、水冷线绕电阻等许多品种的大功率线绕电阻器，在功率上已经达到2 000 w以上。结构上已经延伸至泄放电阻箱、负载电阻柜等领域。 此类电阻可广泛应用于电梯起重机,轧机,拉丝机,离心机,电脑设备等方面,表面波纹式绕线有利于散热并减低寄生电感量。结构尺寸及其它功率阻值，亦可按客户特定要求协商制做提供。电阻支架可根据客户要求决定是否装配。 线绕电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的，分...
