供应三相全控整流模块、三相整流桥模块
| 价 格： | 1372.00 |
品牌:顺科 型号:多种 应用范围:普通工业 整流元件:可控硅/晶闸管
（1）产品简介：
三相全控整流模块广泛应用于电解、电镀、励磁及各种直流用电场合。
产品特点：
（1）采用进口方芯片，芯片支撑板，经特殊烧结工艺，保证焊接层无空洞，使用更可靠。
（2）采用DCB板及其它导热绝缘材料，导热性能好，导热基板不带电，保证使用安全。
（3）采用封装材料，防爆、防潮性能更佳，外观更漂亮。
（4）热循环负载次数超过国家标准近10倍，使用寿命长。
模块电流规格的选取
根据负载性质及额定电流按照表2内模块输出电流IT值，进行如下选取：
（1）阻性负载：模块电流应为负载额定电流的2倍。
（2）感性负载：模块电流应为负载额定电流的3倍。
（3）若负载电流变动较大，电流倍数适当增加。
（4）保证整个运行过过程中，负载实际工作电流不能超过模块标称的输出电流。
使用环境要求
（1）工作环境温度摄氏-25℃～+45℃。
（2）工作场所要求干燥、通风、无尘、无腐蚀性气体。
典型应用领域
各种整流电源；电焊机、电机励磁电源；电镀、电解电源。
dzsc/17/3036/17303611.jpg
dzsc/17/3036/17303611.jpg
dzsc/17/3036/17303611.jpg
技术参数和使用注意事项：
1、三相整流电路中三相进线(R、S、T)有相序要求，且进线和可控硅(如R对应KP1的阳极和KP4的阴极)及三相触发器之间必须严格一一对应，否则系统不能正常工作。
2、三相触发器的触发端(如A1、G1，……，A6、G6)为强触发方式，可以触发1000A以内的任何单向可控硅。这里所谓的强触发方式的连线为A1、G1对应 KPl的阳极和门极，而不是通常的阴极和门极。
3、四个应用电路中的电网线电压为380VAC、50Hz,允许在260－420VAC范围内使用。如用户使用在低电压上（带主隔离降压变压器），则需向我公司定制。
4、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，负载上的电压从0伏到值可调 （对阻性负载而言） 。其中CON 在0- 0 .8V左右时为全关闭区域，可靠关断可控硅的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，负载上的电压从0伏增大到值；CON在4.6V-5V左右时为全开通区域，负载上的电压为值。
控制端CON信号为0-5V，客户要求输入为4-20mA、1-5V、0-10V、2-10V、0-10mA等控制信号时可向我公司申明定制。
5、CON对COM的输入阻抗大于30KΩ 。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。
6、三相整流电路中当输出端并联大电解电容滤波时，由于电容两端电压不能突变，这种高电压、大容性场合很容易造成可控硅过流而损坏，因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。
7、三相触发器模块的弱电部分性能稳定可靠，六路（或三路）触发的一致性也很好，但由于为强电触发方式，故当主电路中的任一可控硅因故障（门极损坏）而不能被触发时，这种情况很容易损坏三相触发器模块上相应的触发端。这是此模块的主要不足。
8、主电路中可控硅的阳极和阴极间必须加一阻容吸收回路保护，其中电阻一般选30-100Ω、3W以上，电容选0.1-1.0μf、400VAC以上。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李青春
- 电话：021-57617411
- 传真：021-57617411
- 手机：
- QQ ：
供应可控硅移相触发器、单相触发器模块(图)
信息内容：品牌:国产 型号:SCR-JK 控制方式:单向 极数:二极 封装材料:树脂封装 封装外形:平底形 关断速度:普通 散热功能:不带散热片 功率特性:小功率 频率特性:低频 额定正向平均电流:1（A） 控制极触发电压:0-5V 0-10V（V） 控制极触发电流:4-20MA（mA） 正向重复峰值电压:600（V） 反向阻断峰值电压:600（V）（1）产品介绍： 可控硅移相触发器模块分单向可控硅移相触发器模块(型号为SCR—JK)和双向可控硅移相触发器模块(型号为TRIAC—JK)。 可控硅移相触发器模块的原理是：以电网相位为同步，当改变控制电压的大小(0V—5V)，内部便产生相对电网电压180°-0°的触发脉冲，通过光电隔离，输出端(A、G)便触发相应的可控硅导通，从而达到移相调压的目的。 移相触发器的控制部分由于同输出触发端光电隔离，因而可以用手动或自动两种控制方式，完全等同于随机型SSR移相触发器。在应用中只需提供18V的电网同步电压，电极以插片连接，使用极为方便。 dzsc/17/3086/17308679.jpg dzsc/17/3086/17308679.jpgdzsc/17/3086/17308679.jpgdzsc/17/3086/17308679.jpg dzsc/17/3086/17308679.jpgdzsc/17/3086/17308679.jpg dzsc/17/3086/17308679.jpg 单相可控硅移相触...
供应可控硅三相交流固态调压模块(图)

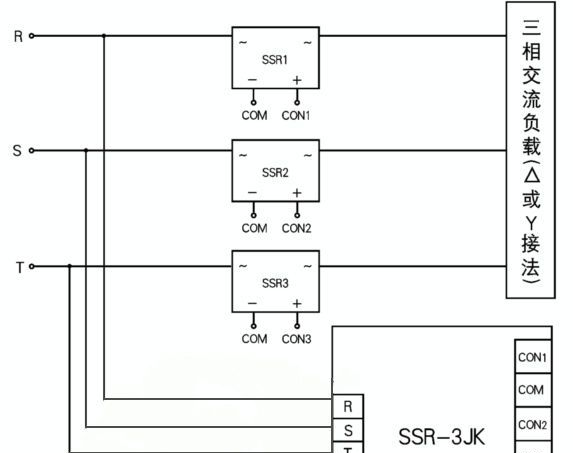

信息内容：品牌:国产 型号:STY-380D75 控制方式:光控 极数:三极 封装材料:树脂封装 封装外形:平板形 关断速度:普通 散热功能:不带散热片 功率特性:中功率 频率特性:低频 额定正向平均电流:75（A） 控制极触发电压:0-5V 0-10V（V） 控制极触发电流:4-20mA（mA） 正向重复峰值电压:1400（V） 反向阻断峰值电压:1400（V） 全隔离三相交流调压模块由三相调压触发器(SSR-3JKII)与全隔离三相调压功率模块(STY)组成。 三相调压触发器(SSR-3JK Ⅱ)内部集三相同步变压器、相位检测电路、移相电路、触发电路、内置控制电源、辅助控制电源一体，使用时不需另外提供电源，控制信号可由外部自动供给，也可以外接一个2～10K电位器手动控制，最终达到改变可控硅导通角，可实现三相负载电压从0V到电网全电压的无级可调。 三相调压触发器(SSR-3JK Ⅱ)原则上应用于380VAC50HZ的三相电网上，控制输入信号为0-5V 0-10V 4-20mA多种输入 使用中接入对应一种信号即可。 全隔离三相调压功率模块（STY）内部由可控硅与光电隔离触发光耦组成，电流等级有10A 25A 40A 60A 75A 100A 120A 150A 200A 240A 300A 350A dzsc/17/3413/17341360.jpg dzsc/17/34...
