三相隔离变压器 伺服变压器 CE变压器
| 价 格： | 1372.00 |
应用范围:隔离 品牌:宏涌 型号:SG系列 铁心形状:E型 冷却形式:干式

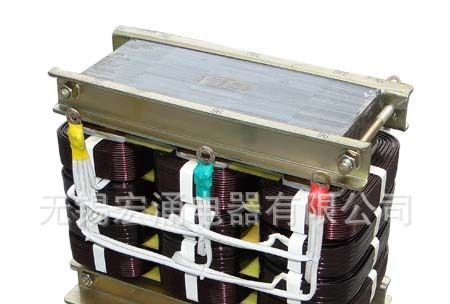

SG（ZSG）系列三相干式变压器广泛应用于工矿企业、数控机床、加工中心、自动化控制设备，各类机械、发电厂、机场、高层建筑、地铁等安全防火要求较高的场所。作变换电压，供照明电器设施，数控系统，动力电源、整流电源之用。该产品是户内装置，空气自冷或风冷式。获得德国莱茵（TUV）公司CE认证。
型号 容量KVA | 阻抗电压UK% | 空载电流I0% | 外形尺寸 | 安装尺寸 | 安装孔 | 重 量 kg | 图 号 | 联结示意图 | ||
Bmax×Dmax×Emax | A×C | K×L | ||||||||
0.3 | 4 | 25 | 150×100×120 | 90×80 | 7×11 | 6 | 图 1 |
| ||
0.5 | 4 | 25 | 185×115×145 | 122×98 | 7×11 | 8.5 | ||||
1 | 4 | 18 | 230×130×205 | 150×90 | 10×30 | 14 | ||||
1.5 | 4 | 18 | 230×140×205 | 150×100 | 10×30 | 18.5 | ||||
2 | 4 | 14 | 230×150×205 | 150×110 | 10×30 | 20 | ||||
2.5 | 4 | 14 | 260×145×235 | 150×110 | 10×30 | 25 | ||||
3 | 4 | 14 | 260×155×235 | 150×115 | 10×30 | 28 | ||||
3.5 | 3 | 11 | 300×150×265 | 150×110 | 10×30 | 37 | ||||
4 | 3 | 11 | 300×160×265 | 150×120 | 10×30 | 40 | ||||
5 | 2.5 | 10 | 300×170×265 | 150×130 | 10×30 | 48 | ||||
6 | 2.5 | 8 | 300×180×265 | 150×140 | 10×30 | 58 | ||||
7 | 2.5 | 8 | 360×240×310 | 250×140 | 14×40 | 68 | 图 2 | |||
8 | 2.5 | 8 | 360×250×310 | 250×150 | 14×40 | 75 | ||||
10 | 2.5 | 8 | 360×270×310 | 250×160 | 14×40 | 100 | ||||
12 | 2.5 | 8 | 385×275×330 | 300×160 | 14×40 | 110 | ||||
15 | 2.5 | 8 | 385×285×330 | 300×170 | 14×40 | 120 | ||||
20 | 2.5 | 7.5 | 420×300×360 | 300×180 | 14×40 | 140 | ||||
25 | 2.5 | 7.5 | 420×310×360 | 300×190 | 14×40 | 170 | ||||
30 | 3.2 | 7.5 | 420×310×410 | 300×190 | 14×40 | 180 | ||||
35 | 3.4 | 7 | 480×320×410 | 300×200 | 14×40 | 220 | ||||
40 | 3.4 | 7 | 525×320×450 | 300×200 | 14×40 | 250 | ||||
45 | 3 | 6.5 | 525×330×450 | 300×205 | 14×40 | 280 | ||||
50 | 3 | 6.5 | 525×340×450 | 300×210 | 14×40 | 310 | ||||
64 | 3 | 6 | 550×350×470 | 300×230 | 14×40 | 400 | ||||
80 | 3.2 | 5.8 | 570×360×565 | 300×220 | 14×40 | 500 | ||||
100 | 3.2 | 5.8 | 760×330×680 | 560×205 | 18×40 | 700 | 图 3 | |||
150 | 3 | 5 | 820×350×810 | 550×225 | 18×40 | 900 | ||||
200 | 3 | 5 | 870×380×870 | 570×245 | 18×40 | 1100 | ||||
250 | 3 | 4.5 | 900×430×970 | 710×260 | 18×40 | 1280 | ||||
300 | 3 | 4.5 | 930×440×1020 | 710×270 | 18×40 | 1600 | ||||
400 | 3 | 4.5 | 1125×570×1160 | 750×310 | 18×40 | 1900 | ||||
500 | 3 | 4.5 | 1200×600×1225 | 750×315 | 18×40 | 2200 | ||||
SG系列三相变压器技术参数示例
| ||||||||||
规格 | SG-10KVA | SG-20KVA | SG-30KVA | SG-45KVA | ||||||
一次电压 | AC200/220/230/240/345/380/415/460/480/550V 50/60Hz 电压按用户要求 | |||||||||
二次电压 | AC 210V 3Φ 电压按用户要求 | |||||||||
二次电流 | 29A | 58A | 87A | 130A | ||||||
二次电压变动率 | 5% | |||||||||
二次电压偏差 | ±3% | |||||||||
联结组别 | Y /△ △/ Y Y/Y0 可按用户要求 | |||||||||
周围环境温度 | -5℃~50℃ | |||||||||
绝缘等级 | B级（容许温度130℃）可按用户要求 | |||||||||
允许湿度 | Max95%RH | |||||||||
允许温升 | 80℃(总温度可达135℃) | |||||||||
型式 | 干式、自冷 | |||||||||
绝缘耐压 | 2500VAC 1minute | |||||||||
重量 | 100KG | 140KG | 180KG | 280KG | ||||||
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王长根
- 电话：0510-88586287
- 传真：0510-88586287
- 手机：
- QQ ：
三相eps变压器 ups变压器专用隔离变压器
信息内容：※概述（低损耗型三相干式安全隔离变压器(H级180℃绝缘等级)变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，。本公司采用先进的制作工艺，有自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。※ 变压器的材料说明：①铁芯采用全新优质高硅硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到。（常规材料为全新优质硅钢片）。②线材采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃） ③绝缘材料采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。④接线端子排 小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。 ⑤铁脚主要采用数控折弯冷扎板，有镀五彩（金黄），白锌（象牙白）、表面黑色，可供选择。 ※ 技术参数相数单相三相容量0.1KVA-500KVA1KVA-3000KVA输入电压1φ220V/110V/120V.100V3φ220V/380V/415V/46...
