类型:多功能功率测量仪表 品牌:舒佳 型号:JSY 可测电压范围:详见说明（V） 可测电流范围:详见说明（A） 准确度等级:详见说明 外形尺寸:500mm×300mm×400mm（mm）
dzsc/17/3027/17302743.jpg
一、概述
JSY智能介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗，（tgδ）和电容容量（Cx）它淘汰了 QS 高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压、抗干扰能力强、测试时间（在国内同类产品中速度最快）等特点。体积小、重量轻是我厂的第二代抗干扰介质损耗测试仪。
二、技术指标
1、环境温度：0 ～40℃（液晶屏应避免长时日照）
2、相对湿度：30%～70%
3、供电电源：电压：220V±10%、频率：50±1Hz
4、外形尺寸：长×宽×高 500mm×300mm×400mm
5、重量：约18Kg
6、输出功率：0.6KVA
7、显示分辩率：3位、4位（内部全是6位）
8、测量范围及输出电压选择：
介质损耗（tgδ）：±0.00～±999%
试品电容容量（Cx）和加载电压：
2.5KV档:≤300nF(300000pF) 3KV档:≤200nF(200000pF)
5KV档:≤76nF(76000pF) 7.5KV档:≤34nF(34000pF)
10KV档:≤20nF(20000pF)
9、基本测量误差：
介质损耗（tgδ）：1%±7个字(加载电流20uA～500mA)
介质损耗（tgδ）：2%±9个字(加载电流5uA～20uA)
电容容量(Cx)：1.5%±1.5pF

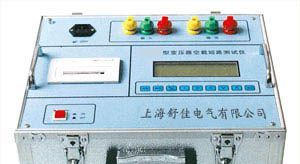

专门用于低电压，小电流情况下测试标准的标配电电力变压器容量的仪器。自带的试验电源一次充电可以完成100台2500KVA配电变压器容量的试验。采用先进的A/D同步交流采样技术字信号处理技术，电路设计精巧，思路独特，性能优越，功能强大，体积小，重量轻，采用一体化设计，便于携带和野外作业，可以完全满足现场配电电力变压器容量测试的要求。汉字显示，打印用户关心的测量数据。使用该仪器可大大提高工作效率，逐渐成为用电稽查人员真正的好帮手。 特性： ◆ 电路设计精巧，思路独特，性能优越，功能强大，完全满足现场配电电力变压器容量测试的要求。 ◆ 变压器容量测试仪内部采用先进的A/D同步交流采样及数字信号处理技术，操作简单，接线方便，数据准确可靠，解决了配电变压器容量测试的难题，并可显示、打印用户关心的测量数据
