供应显力牌三相固态继电器
| 价 格： | 3800.00 |
应用范围:固态 品牌:显力 型号:JGJ33 产品系列:通用型 触点形式:常开型 电流性质:交流 外形:小型 直流电阻:无（Ω） 吸合电流:无（A） 释放电流:无（A） 线圈功率:无（W） 额定工作频率:50-60（Hz）
三相交流固态继电器
AC：10 — 350A 440 / 660 VAC
(三相卧式 )
l 控输入与输出回路之间光隔离。
l 发光二极管指示工作状态。
l 制信号与TTL逻辑接口。
l 可控硅输出，零电压开启，零电流关断。
l 输出端内部加有RC吸收回路。
l 主要用于三相交流电源的自动控制设备如：工业炉窑、电热烘箱、水泵、风机等
dzsc/17/3026/17302655.jpg
型号 参 数 | JGJ33（原JGX33直流控制） | JGJ35（原JGX33交流控制） | |||
输 入 参 数 | 控制电压 | 4～32 VDC | 160～240 VAC | ||
控制电流 | ≤25 mA | ||||
启动电流 | ≥ 8 mA | ||||
关闭电压 | ≤1.5 VDC | ≤ 30 VAC | |||
通断时间 | ≤10 mS | ||||
输 出 参 数 | 负载电压 | 440 VAC 660 VAC | |||
负载电流 | 10、20、30、40、50A | 60、80、90…180A | 200、250、300、350A | ||
通态压降 | ≤1.5 V | ≤1.8 V | |||
断态电压 | ≥ 800V ≥ 1500V | ||||
性 能 参 数 | 隔离电压 | ≥ 2500 V | |||
绝缘电压 | ≥ 2500 V | ||||
绝缘电阻 | ≥100 MΩ | ||||
工作温度 | －25 ～ 75℃ | ||||
电源频率 | 50/60 HZ | ||||
散热条件 | ≥20A配散热器,≥30A再加风扇强冷 | ||||
负载电流安全系数 | 阻性负载取2-3倍,感性负载取3-4倍 | ||||
外形尺寸(代号) | 86×68×28 mm3 (J-6) | 105×74×41 mm3(J-3) | 120×84×56 mm3(J-5) | ||
n 产品选用注意事项:
l 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时，可按2-3倍负载电流选取。感性或容性负载时，可按3-4倍负载电流选取）。
l 根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
l 感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V，440V档时选680-750V，660V档时选1100-1200V。或配本厂生产的交流过压保护吸收器。
l 安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂，再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
JGJ33型：输出电压440VAC，输出电流10A，输入控制电压4－32VDC。
- 所属城市：浙江 湖州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍萍
- 电话：0572-3308889
- 传真：0572-3308889
- 手机：
- QQ ：
供应三相交流固态继电器(有源光隔离)
信息内容：应用范围:固态 品牌:显力 型号:JGJ33/JGJ35 产品系列:继电器 触点形式:常开型 电流性质:交直流输入电路 外形:小型 直流电阻:无（Ω） 吸合电流:无（A） 释放电流:无（A） 线圈功率:无（W） 额定工作频率:50-60（Hz）三相交流固态继电器(有源光隔离)l 控输入与输出回路之间光隔离。l 发光二极管指示工作状态。l 制信号与TTL逻辑接口。l 可控硅输出，零电压开启，零电流关断。l 输出端内部加有RC吸收回路。l 主要用于三相交流电源的自动控制设备如：工业炉窑、电热烘箱、水泵、风机等。dzsc/17/3559/17355971.jpg 型号 参 数JGJ33（原JGX33直流控制）JGJ35（原JGX33交流控制）输入参数控制电压4～32 VDC160～240 VAC控制电流≤25 mA启动电流≥ 8 mA关闭电压≤1.5 VDC≤ 30 VAC通断时间≤10 mS输出参数负载电压440 VAC 660 VAC负载电流10、20、30、40、50A60、80、90…180A200、250、300、350A通态压降≤1.5 V≤1.8 V断态电压≥ 800V ≥ 1500V性能参数隔离电压≥ 2500 V绝缘电压≥ 2500 V绝缘电阻≥100 MΩ工作温度－25 ～ 75℃电源频率50/60 HZ散热条件≥20A配散热器,&ge...

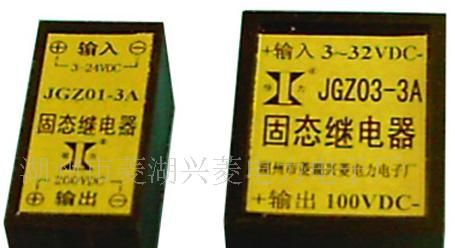

供应显力牌优质直流固态继电器
