二入二出隔离配电器TM6044-P
| 价 格： | 面议 |
品牌:沪控 型号:TM6044-P
TM6044 隔离配电器(二入二出)特性dzsc/17/2990/17299049.jpg
- 给变送器提供配电电压
- 变送器信号4~20mA 输入，双通道输入，双通道输出
- 配合DCS/PLC等控制系统或其它单元组合仪表应用。
- 连接至控制系统：各款DCS/PLC 的AI卡，接收电流或电压信号。
- 适用于连接的现场设备：二线制或三线制变送器。
- 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
隔离配电器
给处于现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离、抗干扰抑制等处理后。向控制系统或其它单元组合仪表输出直流电流或电压信号。
该隔离配电器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
dzsc/17/2990/17299049.jpg
技术参数- 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 92mA - 输入
输入信号：变送器直流电流信号 4～20mA
输入阻抗：100Ω
给变送器的配电电压：≥16V（供电电源≥22VDC）
输入电流限制：约24mA - 输出
输出电流：4～20mA；0～20mA；0～10mA； 其它指定电流
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗：≤500Ω
输出纹波： < 10mVp-p - 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
dzsc/17/2990/17299049.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张兆珍
- 电话：021-34687051
- 传真：021-34687051
- 手机：
- QQ ：
供应三菱可编程控制器Q系列PLC基板
信息内容：品牌:三菱 型号:Q33B,Q35B,Q38B,Q312B,Q65B,Q68B,Q612B 主基板负担着把电源模块产生的5VDC提供给插在主基板上的CPU模块、输入输出模块和智能功能模块的任务，另外还具有在CPU模块、输入输出模块和智能模块之间进行控制数据交换的作用。◆ 产品型号■ Q33B 3槽 可装电源模块 用于装Q系列模块■ Q35B 5槽 可装电源模块 用于装Q系列模块■ Q38B 8槽 可装电源模块 用于装Q系列模块■ Q312B 12槽 可装电源模块 用于装Q系列模块扩展基板负担着把电源模块产生的5VDC提供给插在扩展基板上的输入输出模块和智能功能模块的任务，另外还具有在CPU模块、输入输出模块和智能模块之间进行控制数据交换的作用。◆ 产品型号■ Q63B 3槽 可装电源模块 用于装Q系列模块■ Q65B 5槽 可装电源模块 用于装Q系列模块■ Q68B 8槽 可装电源模块 用于装Q系列模块■ Q612B 12槽 可装电源模块 用于装Q系列模块■ Q52B 2槽 不可装电源模块 用于装Q系列模块■ Q55B 5槽 不可装电源模块 用于装Q系列模块
热电偶温度变送器(DIP拨码设定) TM6775

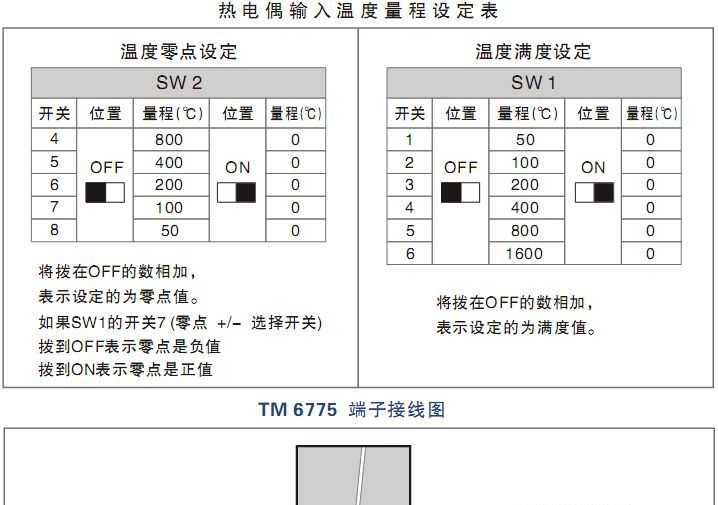

信息内容：品牌:宇通 型号:TM6775TM6775 热电偶输入二线制温度变送器(DIP拨码设定 一入一出)特性dzsc/17/6891/17689110.jpg热电偶输入。可通过DIP拨码开关设置温度量程范围。隔离型二线制，4~20mA 输出。高精度转换，线性化校正。单通道，一入一出，输入 - 输出电磁隔离。即插即拔式接线端子，DIN导轨卡式安装。概述TM6775 热电偶输入二线制温度变送器现场热电偶信号隔离变送，转换为与温度成线性的直流电流信号4～20mA，隔离输出至控制系统或其它单元组合仪表。DIP开关拨码设定热电偶输入的温度量程范围。该热电偶输入温度变送器采用二线制输出回路供电方式，输入－输出之间隔离。选型、订货代码dzsc/17/6891/17689110.jpg技术参数输入输入类型：K;E;S;B;R;T 等型热电偶 输入阻抗：≥ 20KΩ冷端温度补偿范围：-15~＋75℃ 温度量程范围可设定：可通过本机左侧面的微型拨码开关设定。拨码开关布置见下图所示：( 设置方法参考使用说明书 )dzsc/17/6891/17689110.jpg输出输出电流信号：4~20mA输出回路供电电源：12～30VDC最小工作电源：12VDC 负载电阻：参考下列计算式dzsc/17/6891/17689110.jpg输出纹波： < 10mVp-p综合主要技术参数标准精度：±0.2%...
