RVT322双频道交流毫伏表
| 价 格： | 面议 |
类型:指针式电压测量仪表 品牌:美瑞克 型号:RVT322 测量范围:300 μV～100 V（V） 输入电压:220（V） 输出电压:100（V） 环境温度:0（℃） 重量:0（g） 外形尺寸:0（mm） 电压测量误差:0
dzsc/17/2981/17298197.jpg
RVT322双频道交流毫伏表
概述
双频道输入端子,可用频率范围从10Hz～1MHz,测量电压从300μV～100V,通过按纽开关的不同而设定,可对两路输入信号同时或单独进行测量,该表通过BNC端子进行信号输入,可消除字低电平测量情况下外界感应信号的影响,在作为电平表使用时表盘具有分贝刻度(0分贝,1V交流均取方根值)及毫瓦分贝刻度(以输出端子与示波器相连进行波形观察,或作前置放大器使用)
基本特性
测量频率范围从10 Hz～1 MHz
交流电压测量范围从300μV～100 V
具有毫伏分贝毫瓦三种易于读出刻度.
高可靠性及稳定性.
电器特性
电压量程:从300μV～100 V共12个测量量程
分贝量程:-70分贝～40分贝共12个测量量程.
度:以1 kHz信号做基准刻度偏差±3%
输入阻抗:每个量程都有10的输入阻抗，输入电容不大于40uf
频带响应: ±3% 20～200
±5% 10～200
±10% 10～1
杂讯:杂信号在输入线短路情况下为刻度的2%以内,输入电压(直流+交流峰值)
300 V(300μV～1 V范围)
500 V(3 V～100 V范围)
放大器输出:空载时, 0.1 V(方根值)±10%
电流及功耗:交流110V / 220V( 50 / 60 ),约6W.
使用说明：
1．仪器开机前，先检查电表指针是否在零上，如果不在零上，用绝缘起子调节机械零位使指针指示零。
2．开机前预先把量程开关置于300V量程。
3．按键接通电源，指示灯应亮,表头指针约有5秒针不规则的摆动,这是正常现象，绝不会损坏表头。当指针停止摆动时可以读值。
4．被测电压应从输入端加入,不能从输出端加入。
5．交流电压的测量
（1）．将被测交流电压接于输入端，表头将指示交流电压的有效值。
（2）．根据被测电压选择量程。如果读数小于满刻度30%，逆时针方向转动量程旋纽
逐渐减小电压量程，当指针大于满刻度30%又小于满刻度值时读出电压示值。
（3）．在刻度上有两个的电压校准“1”和“3”，其中，选择1、10、100V(mV)量程时读0-1的刻度，选择的量程即为其满偏值；选择选择3、30、300V(mV)量程时读0-3的刻度，选择的量程即为其满偏值。
6．“输出”端的利用
不能将被测电压加入至输出端，以免换坏仪器，当仪器满刻度指示“1.0”时，无论量程开关在什么位置，没有负载时在“输出”端都得到0.1V输出。
输出端连接示波器可用来作为测量信号波形的监视器
交流毫伏表使用注意事项
1.测量前应短路调零。打开电源开关，将测试线（也称开路电缆）的红黑夹子夹在一起，将量程旋钮旋到1mv量程，指针应指在零位（有的毫伏表可通过面板上的调零电位器进行调零，凡面板无调零电位器的，内部设置的调零电位器已调好）。若指针不指在零位，应检查测试线是否断路或接触不良，应更换测试线。
2.交流毫伏表灵敏度较高，打开电源后，在较低量程时由于干扰信号（感应信号）的作用，指针会发生偏转，称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档，以防打弯指针。
3.交流毫伏表接入被测电路时，其地端（黑夹子）应始终接在电路的地上（成为公共接地），以防干扰。
4.调整信号时，应先将量程旋钮旋到较大量程，改变信号后，再逐渐减小。
5.交流毫伏表表盘刻度分为0—1和0—3两种刻度，量程旋钮切换量程分为逢一量程（1mv、10mv、0.1v……）和逢三量程（3mv、30mv、0.3v……），凡逢一的量程直接在0—1刻度线上读取数据，凡逢三的量程直接在0—3刻度线上读取数据，单位为该量程的单位，无需换算。
6.使用前应先检查量程旋钮与量程标记是否一致，若错位会产生读数错误。
7.交流毫伏表只能用来测量正弦交流信号的有效值，若测量非正弦交流信号要经过换算（具体请参阅《电路与数字逻辑设计实践》第17页）。
8.注意：不可用万用表的交流电压档代替交流毫伏表测量交流电压（万用表内阻较低，用于测量50Hz左右的工频电压）。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蒋龙平
- 电话：0755-27918161
- 传真：0755-27918161
- 手机：
- QQ ：
供应RK2511型直流低电阻测试仪
信息内容：类型:数字式电阻测量仪表 品牌:美瑞克 型号:RK2511 测量范围:10uΩ ~2KΩ（MΩ） 测试电压:0（V） 精度:0 重量:0（kg）dzsc/17/3100/17310016.jpg RK2511型直流低电阻测试仪主要技术指标电阻测量范围：10uΩ ~2KΩ电阻准确度：0.1%±3个字测试电流：100uA~100mA测试速度：6次/秒量程方式：手动/自动主要功能：上/下限设置，合格/不合格判别，量程锁定，清零，掉电数据保护 叙述直流电阻测试仪的发展过程及正确使用方法直流电阻测试仪也叫感性电阻测试仪或叫变压器直流电阻速测仪，主要用于供用电部门变压器、互感器等感性直流电阻的测试。原先测量直流电阻用的是电桥，虽然测量慢、读数比较困难，但由于当时变压器容量较小、数量较少，还能大体满足直流电阻的测试需求。后来随着我国电力事业的飞速发展，普通电桥的小电流、低效率、不能储存等弊端越来越成为电力试验的瓶颈，在此需求下，经过青岛华豪电力仪器有限公司与青岛市平度华宝电气有限公司的研制改进，电桥的替代品直流电阻测试仪诞生了。起初常见的直流电阻测试仪不能现场打印、电流只有1安培如华宝牌HB-ZZ系列，虽后来慢慢发展到10安培如HB-ZRZ10A，但我国电力飞速发展，装机容...

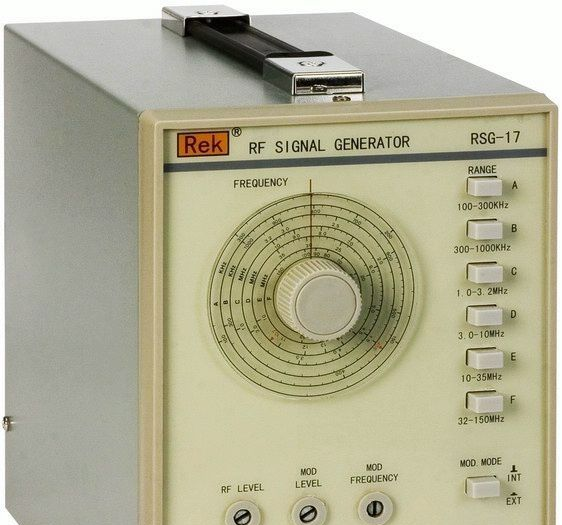

RSG-17 高频信号发生器
