上海赛恩斯最有价供应智能电量传感器

价 格: 2400.00

品牌:虹润 型号:HR-WP2010 测量精度:0.5% 精度等级:0.5级 适用范围:电力、邮电、石油,煤炭、冶金、铁道、市政、智能大厦

虹润授权代理商价销售虹润全系列产品

HR-WP2010系列智能电量传感器

dzsc/17/2965/17296510.jpg概述

HR2010是一款经济实用的智能电量变送器,它采用PIC18系列单片机作控制核心,可实现三相四线或其它任意线制的电压、电流等全部电参数的测量,是传统电量变送器的更新换代产品。HR2010广泛应用于电力、邮电、石油,煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置,自动控制及调度系统,主要特点有:
●高精度实时测量电压、电流、电度等34个电参数
●电流、电压参数的越限报警
●可单相、三相三线、三相四线等多种接线方式
●RS485网络连接,支持MODBUS规约
●可编程设定功能
●超强电磁兼容能力
●价格低廉、性能优越
●指示灯指示工作状态:运行、电能脉冲、通讯发送、通讯接收

dzsc/17/2965/17296510.jpg

dzsc/17/2965/17296510.jpg功能简介
测量
●电压:电压信号经过离散化计算得到,计算值为有效值(RMS)。测量的电压值与PT设定有关, PT变比为64000。
●电流:电流信号经过离散化计算得到,计算值为有效值(RMS)。测量的电流值与CT设置有关, CT变比为64000。
●功率:可以测量有功功率(P)、无功功率(Q)和视在功率(S)。HR2010分别计算出各相功率和三相总计。通过给功率增加符号位表示功角的相位关系。P、Q可以在功角范围为-180°~+180°。
●功率因数:功率因数可以分加计算出各相和三相总值,可区分出容性负载和感性负载。测量范围在-180°~+180°内进行。
●频率的测量:频率测量范围40~70Hz。只要有一相电压在,即可测量出频率。
●电能计算:HR2010能够对电度量进行较为的计算,包括输入有功电度、输出有功电度、输入无功电度、输出无功电度。在一定程度上,可以提供给用户用为计费参考。

dzsc/17/2965/17296510.jpg主要技术指标

执行标准:GB/13850.1-1992,DZ/T721-2000;
度:
参数单位准确度
相电压V/KV0.2%RD(0~350V)
0.5%RD(0~150V)
线电压V/KV1.0%RG(0~600V)
1.0%RG(0~260V)
电流A/KA0.2%RD(0~5A)
0.5%RD(0~1A)
有功功率W/KW/MW/GW0.5%RD
无功功率var/Kvar/Mvar/Gvar0.5%RD
视在功率VA/KVA/MVA/GVA0.5%RD
功率因数 0.5%RD
有功电能Wh/KWh/MWh/GWh1.0%RD
无功电能varh/Kvarh/Mvarh1.0%RD
零序电流A/KA5%RG
频率Hz0.1%RG
注:
V1/V2/V3/Ve0:相电压V12/V23/V31/Ve:线电压
PF1/PF2/PF3:单相功率因数Pf:总功率因素
I0:零序电流(仅三相四线系统)
电能准确度范围功率因数COSФ0.5~1.0(有功电能)
SINФ0.5~1.0(无功电能)
电压>50V
电流>0.5A
Rd 读值,相对误差RG范围,满度误差(对每一段自动量程范围)
辅助电源:交直两用80~300VDC或85~265VAC、18~90VDC
输入范围:电压:5V-120V/600V(600V),量程自动切换
电流:0-1A/5A(6A),量程自动切换
过载能力:电压:750V连续,1000V 10秒 电流:2倍额定连续,20倍1秒
吸收功率:电压:≤0.22VA/220V ≤0.1VA/100V
     电流:≤0.1VA/5A
可编程设定
测量系统选择:三相三线/三相四线/一相二线/一相三线
PT、CT变比:1-64000
波特率:1200/2400/4800/9600/19200
地址:1-247
通讯规约:MODBUS RTU
校验位:奇/偶/无校验
停止位:1或2
电能累加复位:(口令)
校准:(口令)
绝缘及耐压:输入/输出/电源之间:≥20MΩ(DC500V);2kV/min.2mA
电磁兼容:符合IEC61000-4…相关标准
稳定性:温度影响:100ppm/℃
长期稳定性:≤0.2%/年
工作条件:温度:-30℃~70℃,湿度:10%~90% RH
存储条件:温度:-40℃~80℃,湿度:10%~90% RH
外形尺寸:110㎜×75㎜×70㎜
安装:35㎜导轨安装或螺钉固定

dzsc/17/2965/17296510.jpg接线说明

HR2010以其完善的设计思路,保证了每个测量通道单独使时完全一致、对称,使用更方便、灵活,具有多种接线方式。
4.1.1一相两线负载
A)无PT
dzsc/17/2965/17296510.jpg
B)有PT
dzsc/17/2965/17296510.jpg

4.1.2三相三线
A)无PT

dzsc/17/2965/17296510.jpg
B)有PT
dzsc/17/2965/17296510.jpg
4.1.3三相三线平衡负载
A)无PT
dzsc/17/2965/17296510.jpg

B)有PT

dzsc/17/2965/17296510.jpg
4.1.4三相四线
A)无PT
dzsc/17/2965/17296510.jpg
B)有PT
dzsc/17/2965/17296510.jpg
4.1.5三相四线平衡负载
A)无PT
dzsc/17/2965/17296510.jpg
B)有PT
dzsc/17/2965/17296510.jpg
4.1.6一相三线
A)无PT
dzsc/17/2965/17296510.jpg
B)有PT
dzsc/17/2965/17296510.jpg

上海赛恩斯工业自动化有限公司
公司信息未核实
  • 所属城市:上海 上海市
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李宸杰
  • 电话:021-22819286
  • 传真:021-22819286
  • 手机:
  • QQ :
公司相关产品

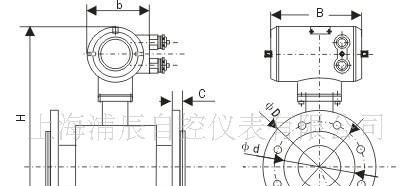

上海赛恩斯公司价供应智能电磁流量计DN65

信息内容:

品牌:赛恩斯 型号:PC-LDY-65 橡胶、四氟内衬可选 类型:电磁流量计 测量范围:0-120(m3/h) 精度等级:0.5、0.5 公称通径:DN65(mm) 适用介质:导电液体 工作压力:1.6(MPa) 工作温度:橡胶≤65℃ 四氟≤180℃(℃)诚信经营!本产品的价格不含税,不含运费,质保期一年!我公司供应各类智能数显表、无纸记录仪、流量计(电磁、涡街、玻璃转子、金属转子)、温度传感器/变送器、差压/压力变送器等产品。 一、产品概述: 电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。二、产品特点:1、测量管内无阻流件,压力损失为零,不易堵塞。2、只要合理选用电极及衬里材料,即可达到耐腐蚀、耐磨损的要求。3、测量结果与液体的压力、温度、密度、粘度、电导率(不小于电导率)等物理参数基本无关,不受环境影...

详细内容>>

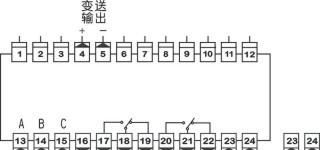

上海赛恩斯公司超低价供应全智能数显表,120起
