供应功率变送器,电能脉冲输出,有功无功组合功率变送
| 价 格： | 面议 |
品牌:上海鸿引 型号:HY194-BS4P/Q4 测量范围:0-999.9W-999.9KW-999.MW 测量精度:0.1W 精度等级:0.5级 频率:45-65（Hz） 尺寸:150×70×112.5（mm） 重量:0.5（kg） 适用范围:功率测量，电能记录 二、主要技术 性能 参数 输入测量显示 网络 三相三线、三相四线(订货时请说明) 电压 额定值 AC l00V、400V(订货时请说明) 过载 持续：1.2倍 瞬时：2倍/1S 功耗 <1VA（每相） 阻抗 >380kΩ 精度 RMS测量，精度等级0.2% 电流 额定值 AC 1A、5A(订货时请说明) 过载 持续：1.2倍 瞬时：10倍/l0s 功耗 <0.4VA（每相） 阻抗 <20mΩ 精度 RMS测量，精度等级0.2% 功率 有功，无功，视在功率，精度0.5% 电源 工作范围 AC、DC 85V-265V 功耗 <5VA 输出可编程 模拟量输出 2路模拟量变送输出，4-20mA/0-20mA 脉冲输出 2路电能脉冲输出，光耦继电器 数字接口 RS485接口，标准Modbus-RTU协议 环境 工作环境 -10~55℃ 储存环境 -20~80℃ 安全 耐压 输入和电源>2kV；输入和输出>2kV 绝缘 输入、输出、电源对机壳>5MΩ 外形 尺寸 150×70×112.5(长、宽、深) 重量 0. 5kg
一、概述
BS4I3三相交流电流变送器，是一种将被测的三相交流电流信号转换成隔离变送输出的三路模拟电流信号或三路模拟电压信号，可选RS485通信接口，釆用标准的Modbus-RTU协议。产品符合国标GB/T13850-1998。
BS4I3采用导轨式安装，能够完成业界不同PLC、工业控制计算机通讯软件的组网。

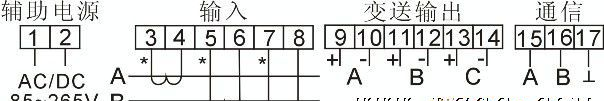

三、接线图
四、电能脉冲输出
BS4P/Q4提供2路可选的电能脉冲输出（有功电能和无功电能），采用集电级开路的光耦继电器输出方式，输出可作为电能量的变送输出功能（也可用做电能的检验），脉冲常数3600imp/kWh，其意义为：当仪表累积1kWh 时脉冲输出个数为3600个，需要强调的是1kWh 为二次测电能数据，在PT、CT 的情况下，相对的3600 个脉冲数据对应1 次测电能为1kWh×电压变比PT×电流变比CT。
电气特性：脉冲采集接口的电路示意图中VCC＜＝48V,I＜＝50mA。
应用举例：PLC 终端使用脉冲计数装置，假定在时长为t的一段时间内采集脉冲个数为N 个，仪表输入为：10kV/100V，400A/5A，则该时间段内仪表电能累积为：N/3600×100×80 度电能。
五、变送输出
BS4P/Q4提供了2路模拟量的变送输出功能，分别作为有功功率和无功功率的变送输出，其对应关系数量可任意设置。
电气参数：精度0.5级；电流输出时，负载电阻＜510Ω、电压输出时，负载电阻＞100KΩ。
六、通信模块
RS485接口；电气连接:三线连接，即A,B,0V(信号地)；连接类型:异步,半双工；国际标准Modbus-RTU协议，仪表地址:1~247,波特率:2400、4800、9600,数据格式:10位异步通信方式(1个起始位，8个数据位，1个停止位，无奇偶校验位)；本机目前开放了03H,04H读命令(用来读测量数据)，10H写寄存器命令,03H,04H读命令功能相同，如果仪表接应到的命令有错，仪表将不响应。
RS485通信地址与波特率可以通过上位机软件进行设置，配置软件随产品光盘里，也可到本公司网站直接。
仪表参量地址表:
①、三相三线
地址 | 项目描述 | 数据类型 | 说明 |
0x00 | 有功功率 | int | 二次侧值 |
0x01 | 保留 | int | |
0x02 | 无功功率 | int | 二次侧值 |
0x03 | 视在功率 | int | 二次侧值 |
0x04 | 功率因数 | int | 二次侧值 |
0x05 | AB线电压 | int | 二次侧值 |
0x06 | BC线电压 | int | 二次侧值 |
0x07 | A相电流 | int | 二次侧值 |
0x08 | C相电流 | int | 二次侧值 |
②、三相四线
地址 | 项目描述 | 数据类型 | 说明 |
0x00 | 有功功率 | int | 二次侧值 |
0x01 | 保留 | int | |
0x02 | 无功功率 | int | 二次侧值 |
0x03 | 视在功率 | int | 二次侧值 |
0x04 | 功率因数 | int | 二次侧值 |
0x05 | A相电压 | int | 二次侧值 |
0x06 | B相电压 | int | 二次侧值 |
0x07 | C相电压 | int | 二次侧值 |
0x08 | A相电流 | int | 二次侧值 |
0x09 | B相电流 | int | 二次侧值 |
0x10 | C相电流 | int | 二次侧值 |
