供应SMD电感器3316/3340/5022
| 价 格： | 面议 |
应用范围:医疗器材 种类:电感线圈 品牌:国产 型号:F1608/3310/3316/3340/5022 封装形式:功率电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:高频 安装方式:贴片式 骨架材料:塑料 品质因数Q:9 电感量:1（mH） 额定电流:1000（mA） 分布电容:1（F）
SMD电感器3316/3340/5022特性及应用 | ||||||||||||||||||||||||||||||||||||||||
●耐大电流，低直流电阻，椭圆形：4.5*6.6mm~15*18.5mm，高度：2.9mm~7.5mm，磁性屏蔽结构。 ●广泛应用于升降压转换器，个人掌上记事本，编写式笔记本电脑及周边设备，便携式电源等。 | ||||||||||||||||||||||||||||||||||||||||
外型尺寸(单位：mm) | ||||||||||||||||||||||||||||||||||||||||
dzsc/17/2902/17290291.jpg | ||||||||||||||||||||||||||||||||||||||||
电气性能 | ||||||||||||||||||||||||||||||||||||||||
|
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王皓
- 电话：0756-3806076
- 传真：0756-3806076
- 手机：
- QQ ：
供应滤波电感器

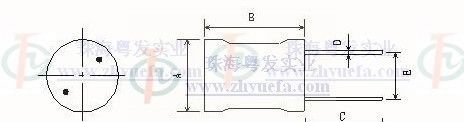

信息内容：应用范围:滤波 种类:电感线圈 品牌:国产 型号:立式/卧式 封装形式:普通电感 绕线形式:多层乱绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:低频 安装方式:立式 骨架材料:铁氧体 品质因数Q:9 电感量:1R2M-100（mH） 额定电流:1（mA）特征： 小型的立式电感，感量范围大，可靠性高。能适用于相对较大的电流， 高Q值，分布电容量小，自共振频率高。用PVC或高温阻燃UL套管保护。特殊出脚设计，不易产生开路、短路现象。但占用安装空间些。用于电源交直流变换滤波，开关电源滤波。dzsc/17/3023/17302363.jpg A（Max） B（Max） C D E DR2W3×4 4.0mm 5.0mm 10.0-15.0mm0.50mm 1.5mm DR2W4×6 5.0mm 7.0mm 10.0-15.0mm 0.55mm 2.0mm DR2W6×8 7.0mm 9.0mm 10.0-15.0mm 0.65mm 2.5mm DR2W8×10 9.0mm 11.0mm 10.0-15.0mm 0.65mm 5.0mm DR2W9×12 10.0mm 13.0mm 10.0-15.0mm 0.80mm 6.0mm DR2W10×12 11.0mm 13.0mm 10.0-15.0mm 0.80mm 6.0mm DR2W14×15 15.0mm 17.0mm 10.0-15.0mm 1.0mm 7.5mm DR2W16×18 19.0mm 21.0mm 10.0-15.0mm 1.0mm 12.5mm DR2W18×18 21.0mm 21.0mm 10.0-15.0mm 1.0mm 15.0mm 备注： 1、电...
供应卧式滤波电感器

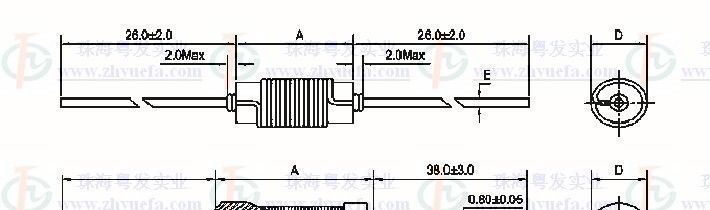

信息内容：应用范围:校正 种类:电感线圈 品牌:国产 型号:立式/卧式 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁芯 磁芯形状:工字形 工作频率:低频 安装方式:卧式 品质因数Q:9 电感量:3（mH） 额定电流:0.15（mA） 特征： 低成本,高Q值，高自谐振频率；电感量范围在0.1uH-10mH；额定电流于65mA-10A之间；直流电阻小，适用于大电流的工作环境；可编带包装，适合自动安装。dzsc/17/3023/17302365.jpg轴向滤波电感通用尺寸表 磁芯规格 电感外径 电感体长度 引脚直径 （D）RWW 3×6 5.0mm Max 10.0mm Max 0.80+0.05mm （D）RWW 3×10 5.0mm Max 15.0mm Max 0.80+0.05mm （D）RWW 3×12 5.0mm Max 18.0mm Max 0.80+0.05mm （D）RWW 4×8 6.0mm Max 12.0mm Max 0.80+0.05mm （D）RWW 4×10 6.0mm Max 15.0mm Max 0.80+0.05mm （D）RWW 4×15 6.0mm Max 20.0mm Max 0.80+0.05mm （D）RWW 5×15 7.0mm Max 20.0mm Max 0.80+0.05mm （D）RWW 5×18 7.0mm Max 23.0mm Max 0.80+0.05mm （D）RWW 5×20 7.0mm Max 25.0mm Max 0.80+0.05mm （D）RWW 5×22 7.0mm Max 27.0mm Max 0.80+0.05mm （D）RWW 6×15 8.0mm Max 2...
