单路电源防雷器 电源防雷器 电源避雷器
| 价 格： | 面议 |
品牌:KELLEY（克雷牌） 型号:HXL-D12 标称放电电流:3KA 响应时间:25ns（s） 操作电压:18V 放电电流:5KA 温度范围:－40℃…＋80℃
本系列产品是按SPDII级分类实验要求设计的电源保护器，可用于电源系统的负载设备第三极精细防护，防止终端设备受到过电压及电涌干扰，安装于防雷分区LPZB-3界面。单相，适用于各种供电系统；模块化分离结构，运维简便；工作状态失效指示，共模、差模全保护模式；通流能力强，响应时间快，残压低；温控断路技术和过流保护技术。
二、技术参数
| 型号 | HXL-D12 | HXL-D24 | HXL-D48 | HXL-D220 |
| 标称工作电压Un | 12V | 24V | 48V | 220V |
| 持续工作电压Uc | 18V | 30V | 60V | 255V |
| 标称电流Il | 5A | 16A | ||
| 标称放电电流(8/20µs) In | 3kA | 3kA | 5A | 5A |
| 放电电流(8/20µs)Imax | 5A | 5A | 10kA | 10 kA |
| 混合波Uoc | ≤4kV | ≤4kV | ≤8kV | ≤10kV |
| 电压保护水平 （In）[L-N]Up | ≤110V | ≤180V | ≤350V | ≤1.25kV |
| 电压保护水平 （In）[N-PE]Up | ≤500V | ≤630V | ≤730V | ≤1.5kV |
| 响应时间 | ≤25ns | |||
| 后备保险丝 | 25A | |||
| 温度范围 | －40℃…＋80℃ | |||
| 安装接线方式/规格 | 并联/多股线16mm2 | |||
| 工作状态指示/故障指示 | 绿/红 | |||
| 外壳材料 | PBT红色阻燃塑料，UL94-V0 | |||
| 安装宽度 | 23mm宽，64mm高 | |||
| 安装支架 | 35mmDIN轨 | |||
| 防护等级 | IP20 | |||
三、安装说明
安装时请根据安装示意图连接，其中输入端为导线接入端，输出端为被保护设备连接端。PE为地线，将输入端)、输出端分别接入相应导线，保证牢固及可靠，请勿带电操作，切勿错接。安装完成后，合上电源断路器开关，检查工作状态是否正常。将避雷器接地端与防雷地线(推荐接地阻≤4Ω)作良好电气连接。
防雷器工作期间，应注意查看防雷器工作状态：如果防雷器工作不正常，请及时卸下维修或更换。
建议导线规格：48V不小于1.5平方，230V不小于6平方，导线要短、直。
dzsc/17/2900/17290081.jpg dzsc/17/2900/17290081.jpg

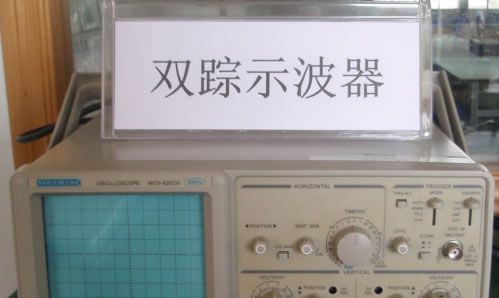

公司实验室和元器件检测仪器
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱东红
- 电话：0755-29664673
- 传真：0755-29664673
- 手机：
- QQ ：
