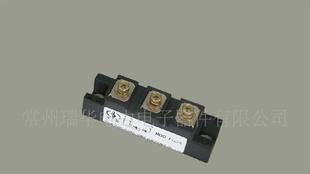

供应申社牌单相整流桥模块
| 价 格： | 0.08 |
品牌:申社 型号:MDQ 应用范围:整流桥、高压硅 封装材料:金属封装 功率特性:大功率 正向工作电流:10-1000（A） 反向电压:2500（V）
我公司是生产电力半导体模块的生产厂家，提供全系列的各类型电力半导体模块。其中，单相整流桥模块系列电流可以从10A至1000A，电压由600V至2500V，外形尺寸见图。 说明： 1、ID=10A~1000A, Tjm=150°C, VRRM=600V~2500V, VISO≥2.5KVRMS。 2、表中参数为模块每个整流管芯片的额定值和特性参数。ID和Rth (c-h )除外，Rth (c-h )为模块值。 3、表中Rth ( j-c )值为每一个芯片的热阻值。对于由4个芯片组成的电桥模块，Rth ( j-c )模块=1/4 Rth ( j-c )芯片；I2t=1/2 I2FSMt，底宽t在50Hz时为10ms; VFM是在IF（AV）xπ电流下25°C时测得。 型号 VRRM IRRM ID TC IF(AV) IF(RMS) IFSM I2t VFM VTO RTO Rth( j-c ) Rth(c-h ) 外形代号 V mA A °C A A A A2*S V V mΩ °C/W °C/W MDQ10 600~2500 5 10 80 8 13 134 90 1.54 0.90 25.56 6.262 0.10 W28_7或W29_8 MDQ20 600~2500 5 20 80 18 28 310 480 1.56 0.90 11.71 2.752 0.10 W28_7或W29_8 MDQ30 600~2500 10 30 80 25 40 560 1570 1.62 1.0 7.92 1.887 0.10 W29_8或W29_9 MDQ60 600~2500 10 60 100 50 78 1000 5000 1.42 0.90 3.32 0.676 0.10 W40_21或W40_12 MDQ75 600~2500 10 75 100 60 95 1250 7800 1.46 1.0 2.45 0.614 0.10 W40_12 MDQ100 600~2500 10 100 100 80 126 1650 13.6x103 1.44 0.80 2.57 0.480 0.10 W40_12 MDQ150 600~2500 10 150 100 120 188 2510 31.5x103 1.48 0.75 1.94 0.316 0.05 W64_10 MDQ200 600~2500 15 200 100 150 236 3200 51.8x103 1.46 0.85 1.30 0.251 0.05 W64_10 MDQ300 600~2500 15 300 90 210 330 4280 91.6x103 1.60 0.75 1.29 0.202 0.05 W64_10或W80_11 MDQ400 600~2500 20 400 90 280 440 5600 156.8x103 1.64 0.75 1.022 0.148 0.03 W80_11 MDQ500 600~2500 20 500 90 350 550 7400 27.8x103 1.68 0.75 0.85 0.116 0.03 W80_11 MDQ600 600~2500 30 600 85 420 660 8420 354.5x103 1.62 0.80 0.62 0.107 0.02 W105_13 MDQ700 600~2500 30 700 85 480 750 9408 442.6x103 1.52 0.80 0.48 0.099 0.02 W105_13 MDQ800 600~2500 30 800 80 600 942 12.8x103 819.2x103 1.58 0.80 0.42 0.083 0.02 W105_13 MDQ900 600~2500 30 900 80 700 1010 14x103 1125x103 1.74 0.75 0.45 0.066 0.02 W105_13 MDQ1000 600~2500 30 1000 80 800 1256 15.8x103 1428x103 1.78 0.75 0.41 0.056 0.02 W105_13
Max
- 所属城市：江苏 常州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈雪筠
- 电话：519-82718659
- 传真：519-82718659
- 手机：
- QQ ：
供应申社牌晶闸管/整流管模块
信息内容：品牌:申社牌 型号:MT/DC 控制方式:GTO(门极关断) 极数:多极 封装材料:塑料封装 关断速度:普通 功率特性:大功率 额定正向平均电流:25-1000（A） 控制极触发电压:2.0-3.0（V） 控制极触发电流:100-300（mA）我公司生产的申社牌晶闸管/整流管模块系列，电流从25A至1000A，电压从400V至3000V，部分品种能做到4500V。25A至110A可选用相册中W20外形或W25外形，130A至250A可选用相册中W34外形，200A至350A可选用相册中W50外形，200至250A可选用相册中W54外形，300A至500A可选用图1外形，600A至700A可选用图2外形，700A至1000A可选用图3外形。我公司同系列有MTC，MTK，IKP，MTA，MT/DC,MD/TC,MT/DK,MT/DA。同时可根据客户要求定制相应规格型号。 说明：1、IF（AV）=25A~1000A, VRRM=400V~5000V, Tjm=125°C, dv/dt≥500 V/μS， VISO≥25KVRMS，2、表中参数为模块每个晶闸管（整流管）芯片的额定值和特性参数。但Rth (c-h )为模块值。3、表中Rth ( j-c )值为每一个芯片的热阻值。对于由2个芯片组成的模块，Rth ( j-c )模块=1/2Rth ( j-c )芯片；I2t=1/2 I2TSMt，底宽t在50Hz时为10ms; VTM是在ITMxπ电流25°C下测得。适用型号：MTC、MD/TK、MT/DC、MTK、MT/DK、MTA、...
申社牌三相晶闸管半桥模块
信息内容：品牌/商标 申社 型号/规格 MTG 控制方式 GTO(门极关断) 极数 三极 封装材料 金属封装 关断速度 普通 散热功能 不带散热片 功率特性 大功率 额定正向平均电流 25-300（A） 控制极触发电压 2.0-3.0（V） 控制极触发电流 100-200（mA）
