产品描述：霍尔开环电流传感器TESN300A/CS300B

应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

◆电参数

	型号	CS050B	CS100B	CS200B	CS300B	CS400B	CS500B	CS600B
I_PN	原边额定输入电流	50	100	200	300	400	500	600	A
I_P	原边电流测量范围	0~±100	0~±200	0~±400	0~±600	0~±800	0~±900	0~±900	A
V_OUT	副边额定输出电压	4±1%							V
V_C	电源电压	±12～±15(±5%)							V
I_C	电流消耗	V_C =±15V <20							mA
V_d	绝缘电压	在原边与副边电路之间2.5KV有效值/50Hz/1分钟
ε_L	线性度	<1							%FS
V₀	零点失调电压	T_A =25℃ <±25							mV
V_OM	磁失调电压	I_PN→0<±20							mV
V_OT	失调电压温漂	I_P=0 T_A =-25～+85℃ <±1							mV/℃
Tr	响应时间	≤3							μs
f	频带宽度(-3dB)	DC～20							kHz
T_A	工作环境温度	-25～+85							℃
T_S	贮存环境温度	-40～+100							℃
R_L	负载电阻	≥10K							Ω
	标准	Q/3201CHGL02-2007

◆外形尺寸（mm）

dzsc/17/2839/17283950.jpg

引脚输出： 1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节

引线输出： 红,+15V 蓝,-15V 黄,Vout 黑,0V(电源地)

◆使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

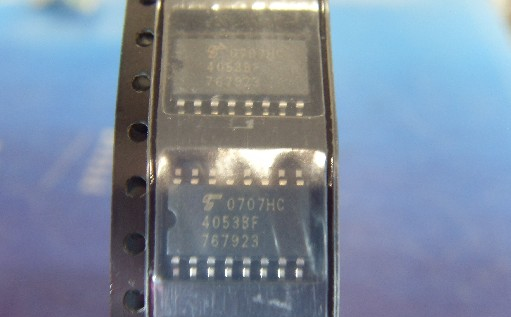

供应单8通道多路复用器/解复用器TC4053BF

信息内容：

供应单8通道多路复用器/解复用器TC4053BF TC4053一电子开关控制集成电路 TC4053是一块电子开关控制集成电路，广泛应用于彩电、音响、无绳电话、影碟机等各种电器中作信号切换用。 1.功能特点 TC4053集成电路内含多路电子开关电路，开关控制电路，以及其他一些辅助功能电路。 2.引脚功能及数据 TC4053集成电路采用16脚双列直插//贴片式封装，应用在TCL2911DZ彩电中，TC4053 TV/AV开关控制集成电路的引脚功能及数据见上面PDF资料

详细内容>>

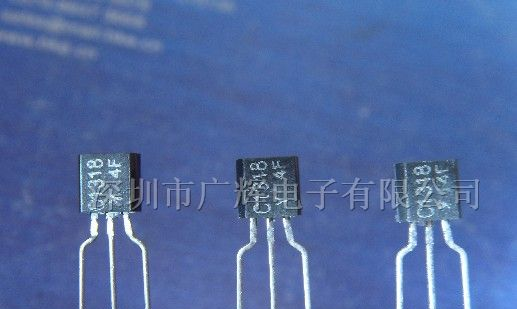

供应60V 0.5A 0.62W NPN TO-92 2SC1318放大三极管
