ZFN16户内高压真空负荷开关
| 价 格： | 1100.00 |
品牌:万德 型号:ZFN16 额定电压:12K（V） 额定电流:630（A） 额定频率:50（HZ） 产品认证:ISO9001：2000
dzsc/17/2797/17279746.jpg
|
一、概述
ZFN16-12系列户内交流高压负荷开关——熔断器组合电器。性能达到GB3804-90《3~63kV交流高压负荷开关和IEC420交流高压负荷开关熔断器组合电器》国际标准及国家标准。
ZFN16-12系列户内交流高压负荷开关适用于6-12kV三相交流50Hz的电网中，作为开断负荷电流及关合短路电流之用。特别适用于在无油化，不检修及频繁操作要求的场所。
该产品具有独立隔离断口，手动操作力小。可配用陶瓷器，或玻璃管两种真空灭弧室等优点，是高压开关无油化和设备更新换代上水平的理想产品。
·使用环境条件
1、周围空气温度：+40℃~-25℃（电动机不低于-5℃）；
2、海拔不超过1000m；
3、相对湿度：日平均值不大于95%，月平均值不大于90%（+25℃）；
4、周围空气应无腐蚀性或可燃性气体及水蒸汽体等明显污染；
5、无经常性的剧烈运用。
二、型号及含义
dzsc/17/2797/17279746.jpg
●三、技术参数
| 序号 | 项目 | 单位 | 数据 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 额定有功负载开断电流 | A | 630 |
| 4 | 额定闭环开断电流 | A | 630 |
| 5 | 5%额定有功负载开断电流 | A | 31.5 |
| 6 | 额定电缆充电开断电流 | A | 10 |
| 7 | 额定空载变压器开断电流 | A | 1250kVA变压器的空载电流 |
| 8 | 1min工频耐受电压（有限值）对地、相同/隔离断口 | kV | 42/48 |
| 9 | 全波雷电冲击耐受（峰值）对地、相同/隔离断口 | kV | 75/85 |
| 10 | 额定峰值耐受电流 | kA | 50 |
| 11 | 额定短时耐受电流 | kA/S | 20/2 |
| 12 | 额定短路关合电流 | kA | 50 |
| 13 | 额定电流开断次数 | 次 | 10000 |
| 14 | 机械寿命 | 次 | 10000 |
| 15 | 触头允许磨损累计厚度 | mm | 3 |
| 16 | 相间中间距 | mm | 210 |
| 17 | 手动操作力距 | N.M | <100 |
| 18 | 外形尺寸：宽×高×深 | mm | 700×800×390 |
●四、ZFN16-12外形及安装尺寸
dzsc/17/2797/17279746.jpg
- 所属城市：湖南 衡阳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 聂杨梅
- 电话：0734-8242052
- 传真：0734-8242052
- 手机：
- QQ ：
GN10-20T户内高压隔离开关
信息内容：品牌:西高 型号:GN10-20T 额定电压:20K（V） 额定电流:5000/6000/8000（A） 峰值耐受电流:224K（A） 产品认证:ISO9001：2000户内高压隔离开关 我厂可设计并生产GN2~30等多种型号的户内高压隔离开关，其额定电压从12KV到40.5KV、额定电流从400A到12000A各种规格的产品。 GN2~30 等系列产品户内高压隔离开关具有结构稳定·外形美观的特点，符合的国家标准及IEC标准的各项要求。12KV隔离开关配CS6-1型手动机构，20KV产品配CS6-2型手动机构，还可以根据用户要配CS6型电动机构 产品型号参数额定电压(KV)额定电流(A)额定短时耐受电流(KA)额定峰值耐受电流（KV）GN2-40.540.5400/630/1000/125014/25/27.552/64/70GN10-24245000/6000/8000105224GN16-40.540.520002564GN19-1212400/630/1000/125012.5/20/31.5/4031.5/50/80/100GN22-12122000/3150/4000/6300/800040/50/63/100/120100/125/160/250/300GN24-1212400/630/1000/125012.5/20/31.5/4031.5/50/80/100GN27-40.540.5630/125020/31.550/80GN30-1212630/1000/1250/2000/315025/31.5/40/5063/80/100/125

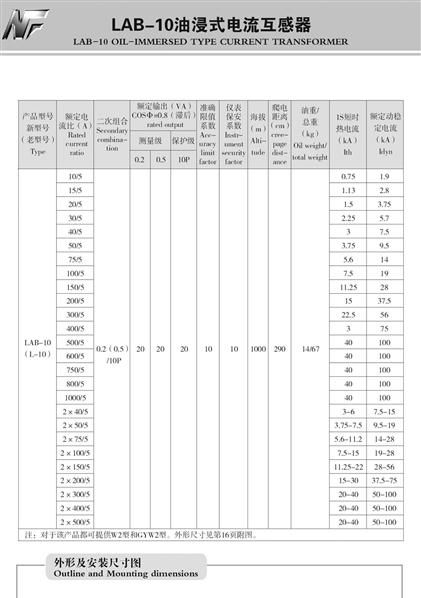

供应LAB-10油浸式电流互感器
