一、仪器简介

瞬变电磁法（Transient Electromagnetics Method, TEM）是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的一支时间域电磁法。

瞬变电磁法由于具有许多传统直流电法不可比拟的有点，是当今得以迅速推广的新一代电磁勘探方法。但由于受到国外生产销售的瞬变电磁仪价格昂贵、发射功率小、工作效率低、深部勘探需采用大发射回线工作方式以及复杂地形条件下大发射回线难以开展工作等因素的困扰，推广受到限制。针对于此，自90年代以来，国内科研单位，基于电容器充电后瞬时放电产生大脉冲电流的原理，研制成功了轻便型指数衰减形大电流供电瞬变电磁仪，开创了轻便型大功率瞬变电磁仪的先河；同时国内学者也从理论与实践上证明用小发射回线大电流供电用于深部瞬变电磁法勘探的可行性，这为瞬变电磁法推广用于深部地质勘查创造了条件。但是电容器脉冲放电产生大电流也存在着其本身难以克服的缺点，这就是发射波形不是方波而是幅度不断衰减变化的衰减波，频谱成份复杂不便解释；对产生有用瞬变二次场信号起关键作用的关断跃阶电流幅值远小于开通上升跃阶幅值；受电容器贮能量限制，发射波脉宽小，难以实现深部勘查；不能发送幅值、周期保持一致的连续波等，因此也不是一种理想的方法。

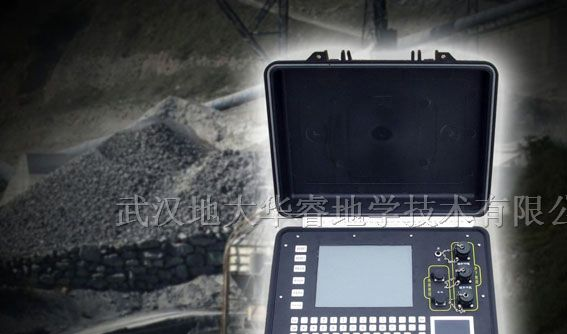

中国地质大学高科资源探测仪器研究所秉承中国地质大学“艰苦朴素、求真务实”的态度，进行瞬变电磁仪方面的研究至今已有十几年，经过长期探索、改进，在国内外率先掌握了能输出正、负200安培连续方波的技术，研制成功了独具特色的轻便电源、小线圈大功率发射，用于深部地质勘探的CUGTEM-4型深部资源勘查型瞬变电磁仪。

二、应用领域

CUGTEM-4型深部资源勘查型瞬变电磁仪的探测深度为地下50M-1300M，可用于找寻地下多金属矿床、找水、咸淡水区分、地下电性分层、圈定地下充水溶洞及陡倾角地质构造探测，特别适用于煤层及煤层采空（塌陷）区、充水区的探测，使用效果十分理想，受到用户单位的普遍好评。除此之外，该仪器在寻找地热资源、高阻覆盖地区(如碳酸盐岩、火成岩和冻土覆盖地区)的油气田的普查和勘探等其它方面的应用也取得了较好成效，业内人士认为该仪器在多方面已具有国内水平。

三、主要特点

    1、工控机作主控机和Windows作操作平台，自动化程度极高；

2、采用大电流小线圈供电工作方式，在国内外率先实现200A大电流连续方波供电；

3、显示器采用反射式液晶屏、功耗极低，能在阳光直射下工作，特别适应野外露天的工作环境；

4、用大容量电子盘取代硬盘做存储器，在野外强振动运输环境下，仪器安全性能更有保证；

5、多重抗干扰技术，使探测、解释结果更准确；

6、接受机采用超低噪声前置放大器，数据采集可任意选择适当的叠加次数，以保证测量精度与宽动态；

7、先进的解释软件系统：包括地面工作的半空间解释软件系统与地下（井下巷道、隧洞、军事工程等）工作时的全空间解释软件系统 。

四、技术指标
