斯菲尔PA194I-AX1交流电流表
| 价 格： | 1.00 |
类型:数显电流测量仪表 品牌:斯菲尔 型号:PA194I-AX1 测量范围:5（A）
产品名称：斯菲尔PA194I-AX1交流电流表
数字屏装电流表
概述： 数字屏装电流表适用于电力电网，自动化控制系统，主要测量电网中的电流参量，按照其附加的功能划分，我们拥有X K D S四大系列数显仪表。
X系列智能数显电流表，是通过直接交流采样，并采用真有效值算法测量电流，并由数码管（LED）或液晶（LCD）直接显示的数字式电量仪表。
K系列智能数显电流表则是在X系列基础上增加一路模拟量变送输出（4-20MA等）及一路RS-485通信接口输出（采用MODBUS-RTU协议）以方便组网的数显仪表。
D系列数显变送智能表是在X系列的基础上增加了三路模拟量变送输出（4-20MA等）及一路RS-485通信接口输出（采用MODBUS-RTU协议），并且可以直接三排数码显示或者单排数码切换。
S系列数字式报警测控仪表则是在X系列的基础上增加了四路开关量输入测量功能（实现“遥信”）和2-3路继电器报警输出功能（实现“遥控”）.
从测量的电力网络分，还可以分为单相电流表和三相电流表，单相电流表显示方式有单排数码或液晶显示。三相电流表显示方式有单排或三排数码显示或液晶显示.
命名意义
dzsc/17/2727/17272791.jpg
规格选型表
产品功能 | PA194I-AX1T | PA194I-AK1 | |
相数 | 单相 | 单相 | |
输入方式 | 直流 | — | — |
交流 | √ | √ | |
通讯 | — | √ | |
开关量 | — | — | |
继电器输出 | — | — | |
模拟量输出 | — | 1路 | |
显示方式 | LED | √ | √ |
LCD | — | — | |
说明书 | |||
表格中“√”表示该仪表具备此种外型或者此项功能，反之为“—”
外形尺寸
dzsc/17/2727/17272791.jpg
技术参数
| 指 标 | |
精度等级 | 0.5级 | |
输
入 | 标称输入 | AC1A、5A等 |
过 量 程 | 持续：1.2倍，瞬时：电流10倍/5秒 | |
频 率 | 50Hz±10% | |
电 源 | 辅助电源 | AC、DC 80 ～ 270V |
功 耗 | <4VA | |
变送输出 | DC4～ 20mA电流输出时负载<510Ω， DC0～ 5V电压输出时负载>20kΩ | |
通讯接口 | RS-485接口,MODBUS-RTU协议， 波特率默认4800（可选2400、9600）bps | |
隔离耐压 | 电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV | |
绝缘电阻 | ≥100MΩ | |
平均无故障工作时间 | ≥50000h | |
工作条件 | 环境温度：-10 ～ 55℃，相对湿度≤93%，无腐蚀气体场所 | |
海拔高度 | ≤2500m | |
订货示例
型 号：PA194I-AX1
电 源：AC220V
输入变比：400A /5A
频 率：50Hz
型 号：PA194I-AK1
电 源：AC220V
输入信号：AC400A /5A
频 率：50Hz
变送输出：DC4 ～ 20mA
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴艾
- 电话：021-63808561
- 传真：021-63808561
- 手机：
- QQ ：

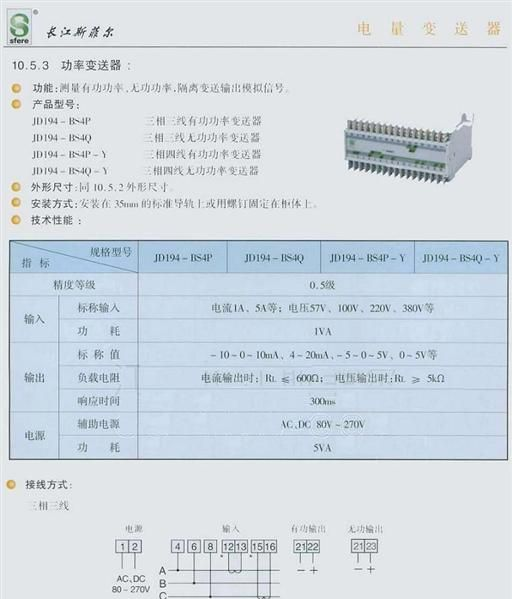

供应JD194-BS4Q三相三线无功功率变送器
