SMG2000E数字双钳相位伏安表
| 价 格： | 0.25 |
品牌:SENJET 型号:SMG2000E 测量范围:0 尺寸:0（mm） 电池种类:0 测量精度:0 电源电压:0（V） 用途:0
产品简介
SJ2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得视觉效果。
产品特征
1. 结构精巧，使用方便
手持式结构；
在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得视觉效果；
开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
- 分辨率高
采用型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。
- 低功耗
该相位表微功耗设计，且具有电池电压检测功能。
产品参数
1. 基本误差
1.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A
（g）外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压见表1
表1：交流电压测量误差 | ||
量 限 | 量 限 | 量 限 |
20V | 20V | 20V |
200V | 200V | 200V |
500V | 500V | 500V |
输入阻抗：各量限均为2MΩ
相位测量时，电压端输入阻抗>500KΩ
1.2.2 交流电流见表2
表2：交流电流测量误差 | ||
量 限 | 分 辨 率 | 基本误差极限 |
200mA | 0.1mA | ±（0.3%读数+0.2%量程） |
2A | 1mA | |
10A | 10mA | |
1.2.3 相位
U-U、U-I、I-I见表3
表3：工频相位测量误差 | ||
范 围 | 分辨率 | 基本误差极限 |
0～360° | 1° | ±2° |
2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测 U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3 1／2
4.2 采样速率：3次/秒
4.3 电源：单个9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸： Φ7×8
4.5 重量
表体： 280g
测量钳：2×200g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃
dzsc/17/2696/17269654.jpg
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李捷
- 电话：027-87052231
- 传真：027-87052231
- 手机：
- QQ ：
SMG2000B数字双钳相位伏安表
信息内容：品牌:SENJET 型号:SMG2000B 测量范围:0 尺寸:0（mm） 电池种类:0 测量精度:0 电源电压:0（V） 用途:0产品简介SMG2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。 产品特性1. 结构精巧，使用方便手持式结构；在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得视觉效果；开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。分辨率高采用型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。低功耗该相位表微功耗设计，且具有电池电压检测功能 技术参数1 基本误差1.1 参比工作条件（a）环境温度：（23±5）℃（b）环境湿度：（45～75）% RH（c）被测信号波形：正弦波、β=0.02（d）被测信号频率：（50±0.2）Hz（e）被测载流导线在钳口中的位置：任...

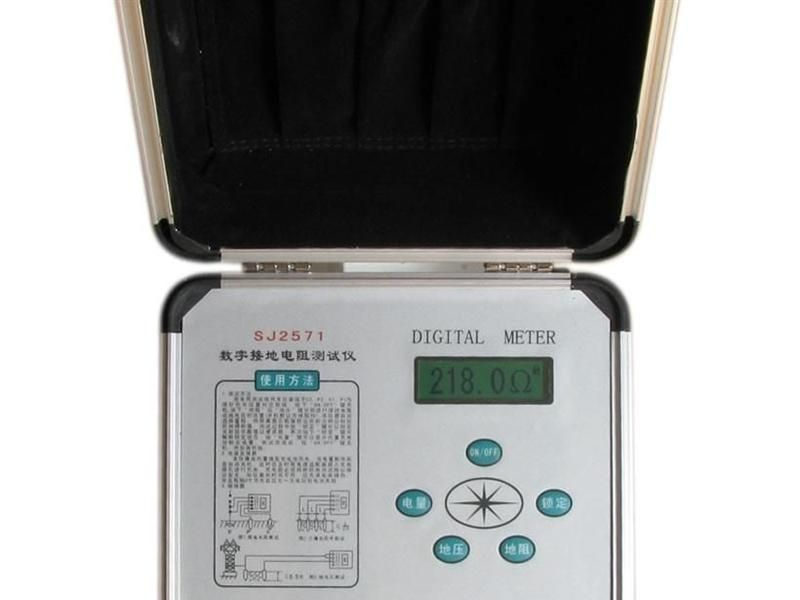

供应SJ2571接地电阻测试仪2
