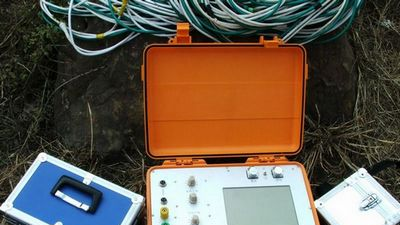

供应CUGTEM-8智能深部勘查型瞬变电磁仪
| 价 格： | 面议 | |
| 型号/规格： | CUGTEM-8 | |
| 品牌/商标： | CUGTEM-8智能深部勘查型瞬变电磁仪 |
一、仪器简介
瞬变电磁法（Transient Electromagnetics Method, TEM）是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的一支时间域电磁法。
瞬变电磁法由于具有许多传统直流电法不可比拟的有点，是当今得以迅速推广的新一代电磁勘探方法。但由于受到国外生产销售的瞬变电磁仪价格昂贵、发射功率小、工作效率低、深部勘探需采用大发射回线工作方式以及复杂地形条件下大发射回线难以开展工作等因素的困扰，推广受到限制。针对于此，自90年代以来，国内科研单位，基于电容器充电后瞬时放电产生大脉冲电流的原理，研制成功了轻便型指数衰减形大电流供电瞬变电磁仪，开创了轻便型大功率瞬变电磁仪的先河；同时国内学者也从理论与实践上证明用小发射回线大电流供电用于深部瞬变电磁法勘探的可行性，这为瞬变电磁法推广用于深部地质勘查创造了条件。但是电容器脉冲放电产生大电流也存在着其本身难以克服的缺点，这就是发射波形不是方波而是幅度不断衰减变化的衰减波，频谱成份复杂不便解释；对产生有用瞬变二次场信号起关键作用的关断跃阶电流幅值远小于开通上升跃阶幅值；受电容器贮能量限制，发射波脉宽小，难以实现深部勘查；不能发送幅值、周期保持一致的连续波等，因此也不是一种理想的方法。
中国地质大学高科资源探测仪器研究所秉承中国地质大学“艰苦朴素、求真务实”的态度，进行瞬变电磁仪方面的研究至今已有十几年，经过长期探索、改进，在国内外率先掌握了能输出正、负200安培连续方波的技术，研制成功了独具特色的轻便电源、小线圈大功率发射，用于浅部、中部、深部地质勘探的CUGTEM-8型瞬变电磁仪。
二、CUGTEM-8智能深部勘查型瞬变电磁仪的应用范围[1]
◆中深部资源探测，探测深度为地下50米到1300米范围。
◆地下多金属矿床、找水、地下电性分层、圈定地下充水溶洞及陡倾角地质构造探测，
◆煤层及煤层采空（塌陷）区、充水区，
◆地热资源、高阻覆盖地区(如碳酸盐岩、火成岩和冻土覆盖地区)的油气田的普查和勘探。
三、CUGTEM-8智能深部勘查型瞬变电磁仪的特点及功能
◆作为CUGTEM-4型深部资源勘查型瞬变电磁仪的智能升级版，性能更加强大。
◆选用军用工控机作为处理平台配以Windows PE操作平台，智能、友好化操作。
◆发光二极管做背光源的LED显示屏，具有无噪声、高亮低功耗的特性，提高了野外采集的数据质量。
◆采用动态浮点放大的方法，达到信号一键式采集，使仪器操作简化、方便，减少人为因素带来的数据质量不稳定。
◆高强度工程塑料机箱将接收机、信号放大器、供电系统三合为一，使体积减小、重量减轻，便于携带和施工。
◆防水、防尘全金属不锈钢键盘对湿度大、多尘的环境适应性更强，键盘也更加灵敏，对仪器保护更好，使用寿命更长。
◆快捷一键精灵使野外作业变得轻松、简单。
四、技术指标
接收机技术指标
■ A/D转换器：16Bit
■ 采样率：1μS、4μS、16μS
■ 动态范围：140dB
■ 本底噪声：1μV
■ CPU： ADM-LX800 低功耗
■ 内存：
■ 硬盘：
■ 端口：双USB口
■ 显示器：彩色高亮度TFT 800×600点阵
发送机技术指标
■ 发送电流强度(A)：25、50、100、 200
■ 电流脉冲宽度(ms)：10、20、40
■ 发射功率 (KW)：12
