供应mini2440+NEC3.5套件,ARM9开发板,ARM开发板
| 价 格： | 550.00 | |
| 型号/规格： | HRDK005 | |
| 品牌/商标： | HNR |
1.MINI2440 开发板简介
mini2440 是一款低价实用的ARM9 开发板，是目前国内性价比的一款学习板； 它采用Samsung S3C2440 为微处理器，并采用稳定的CPU 内核电源芯片和复位芯片来保 证系统运行时的稳定性。mini2440 的PCB 采用沉金工艺的四层板设计，等长布线，保证 关键信号线的信号完整性，生产采用机器贴片，批量生产；出厂时都经过严格的质量控制， 配合这本十分详细的手册，可以迅速帮你掌握嵌入式Linux 和WinCE 开发的流程，只要有C 语言基础的人一般2 周即可入门。
2. MINI2440 开发板硬件资源特性
z CPU 处理器
- Samsung S3C2440A，主频400MHz，533Mhz
z SDRAM 内存
- 在板64M SDRAM
- 32bit 数据总线
- SDRAM 时钟频率高达100MHz
z FLASH 存储
- 在板64M Nand Flash, 掉电非易失
- 在板2M Nor Flash，掉电非易失，已经安装BIOS
z LCD 显示
- 板上集成4 线电阻式触摸屏接口，可以直接连接四线电阻触摸屏
- 支持黑白、4 级灰度、16 级灰度、256 色、4096 色STN 液晶屏，尺寸从3.5 寸到12.1
寸，屏幕分辨率可以达到1024x768 象素；
- 支持黑白、4 级灰度、16 级灰度、256 色、64K 色、真彩色TFT 液晶屏，尺寸从3.5 寸
到12.1 寸，屏幕分辨率可以达到1024x768 象素；

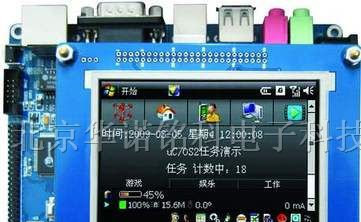

- 标准配置为NEC 256K 色240x320/3.5 英寸TFT 真彩液晶屏，带触摸屏；
- 板上引出一个12V 电源接口，可以为大尺寸TFT 液晶的12V CCFL 背光模块(Inverting)
供电。
z 接口和资源
- 1 个10MM 以太网RJ-45 接口(采用DM9000 网络芯片)
- 3 个串行口
- 1 个USB Host
- 1 个USB Slave B 型接口
- 1 个SD 卡存储接口
- 1 路立体声音频输出接口，一路麦克风接口；
- 1 个2.0mm 间距10 针JTAG 接口
- 4 USER Leds
- 6 USER buttons(带引出座)
- 1 个PWM 控制蜂鸣器
- 1 个可调电阻，用于AD 模数转换测试
- 1 个I2C 总线AT24C08 芯片，用于I2C 总线测试
- 1 个2.0 mm 间距20pin 摄像头接口
- 板载实时时钟电池
- 电源接口(5V)，带电源开关和指示灯
z 系统时钟源
- 12M 无源晶振
z 实时时钟
- 内部实时时钟（带后备锂电池）
z 扩展接口
- 1 个34 pin 2.0mmGPIO 接口
- 1 个40 pin 2.0mm 系统总线接口
z 规格尺寸
- 100 x 100(mm)
z 操作系统支持
- Linux2.6.13
- WindowsCE.NET 5.0
3. 用户光盘资源说明
(1)ADS1.2 安装程序
(2)H-JTAG 烧写调试软件
(3)Windows 下烧写Flash 的软件SJF2440
(4)Linux 下烧写Nand Flash 的软件Jflash-2440(含源代码)
(5)串口工具CRT, dnw
(6)图片转C 语言数组工具
(7)USB 驱动(WindowXP/2000 下安装使用)
(8)vivi 源代码，用于linux 的bootloaer
(9)最简单的测试程序(包含ADS1.20 的项目文件)，用于点亮板上的LED 灯。
(10)2440test 测试程序(包含ADS1.20 的项目文件，全部源代码)，测试项目包括：中断方式按
键测试，RTC 实时时钟测试，ADC 数模转换测试，IIS 音频播放wav 测试，IIS 音频录音测试，
触摸屏测试，I2C 总线读写AT24C08 测试，三星3.5”LCD、640x480 真彩液晶测试等
(11)WindowsCE BSP 和示例项目文件
(12)linux 开发工具和内核源代码包：
- arm-linux-gcc-3.3.2 编译Qtopia 使用
- arm-linux-gcc-3.4.1 编译内核使用
- arm-linux-gcc-2.95.3 编译vivi 用
- yaffs 文件系统映象制作工具mkyaffsimage
- linux-2.6.13 for MINI2440 内核源代码(包含DM9000 驱动、各种真彩液晶驱动、声卡驱动、
触摸屏驱动、YAFFS 源代码、SD 卡驱动、RTC 驱动、扩展串口驱动、各种USB 摄像头驱动、
USB 鼠标和键盘、优盘驱动等)
(13)嵌入式图形界面Qtopia 源代码包，嵌入式浏览器源代码包
(14)开发板原理图(Protel99SE 格式/PDF 格式)
(15)用户手册(pdf 格式)
