供应3D锡膏测厚仪SH-1103D
| 价 格： | 面议 | |
| 型号/规格： | SH-1103D | |
| 品牌/商标： | 新加坡TESHERCK |
SH-110-3D的说明：
功能特点：
1、3D扫描测量
2、3D模拟重组
3、PCB多区域编程扫描
4、自动化、重复性测量
5、X、Y大扫描范围
6、Z轴伺服，软件校正
7、板弯自动补偿
8、五档倍数调节
9、强大SPC功能
10、产品及产线管理
11、自动分析提取锡膏
12、人性化操作
应用范围：
1、锡膏厚度&外形测量
2、芯片邦定，零件共平面度，BGA/CSP尺寸和形状测量
3、钢网&通孔之尺寸及形状测量
4、PCB焊盘，图案，丝印之厚度及形状测量
5、IC封装，空PCB变形测量
6、其它3D量测、检查、分析解决方案
技术参数：
工作平台：可测量PCB：390×300mm
（其他尺寸工作平台可订制）
XY：扫描范围：390×300mm
测量光源：精密红色激光线，亮度可调
照明光源：高亮白色LED灯圈，亮度可调
XY扫描间距：10μm-50μm，可设定
扫描速度：60FPS
扫描范围:任意设定，390×300mm
XY移动速度：60FPS
高度分辨率：1μm
重复测量精度：±2μm
镜头放大倍数：20X-110X，5档可调
测量数据密度：33万像素/视场+40细分亚像素/像素
Z轴板弯补偿：10mm
工作电源：110V，60Hz/220V，50HzAC
设备尺寸：870×650×450mm
自动功能：可编程，自动重复测量，1键到设定位置，自动测量
测量模式：单点高度测量，选框内平均高度测量，3D视野自动高度测量，可编程，多区域3D自动高度测量，可编程，平面几何测量
3D模式：3D模拟图，X-Bar&chart
SPC模式：直方图分析，Ca/Cp/Cpk/Pp/Ppk，数据分析，全SPC功能，资料导出，预览，打印等，产品，产线，数据 分析，管理
其他功能：软件板弯补偿，测量产品，生产线管理，参数校正，密码保护，选框记忆
PC及操作系统：双核高速CPU+独立显卡，Windows XP
设备重量：55KG
指示灯与按键：红黄绿指示灯，紧急停止开关，报警蜂鸣器
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘雅琴
- 电话：755-84165189
- 传真：-
- 手机：13826574031
- QQ ：

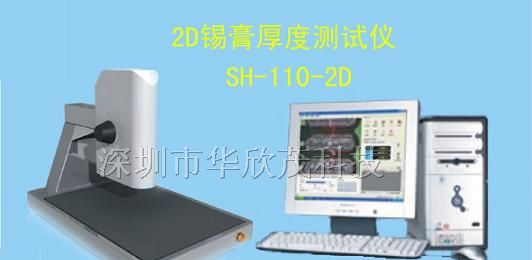

供应简易型2D锡膏测厚仪
信息内容：简易锡膏测厚仪 SH-110-2D 功 能: 1.测量锡膏厚度:计算方形、不规则多边形、圆形锡膏面积和体积。 2.检查几何形状、X轴间距、Y轴间距和两线夹角，零件脚共平面度 3.影像捕捉、处理；S.P.C分析、报表输出 量测原理： 非接触激光测度仪由专用激光器产生线型光束，以一定的倾角投射到待测量目标上，由于待测与基板存在 高度差，此时观测到的目标和基板上的激光束相应出现断续落差，根据三角函数关系可以用观测到的落差 计算出待测目标与周围基板存在高度差，从而实现非接触式的快速测量。 软件介绍： 1.视频观察、图像保存、厚度测量、数据记录、背景光、激光亮度控制、面积（方形、不规则多边形、圆 形）/体积/间距/（X轴、Y轴）/夹角测量，可记忆24条生产线任意数量产品。 2.根据指定的产品、生产线和日期范围进行数据查询、修改、删除、导出（文本和Excel表格）、打印，能统计平均值、值、最小值、方差、标准差、不良数、不良率、偏度、峰度、Ca、Cp、Cpk、Pp、Ppk，并可绘制、预览、打印X-BAR管制图和R管制图（其中的管制参数可自行设定） 技术参数： 测量原理：非接触式、激光束 平台：大理石平台，机座不可以移动 测量精度 ±0.002mm 重复测量精度:±0.004mm 基座尺...

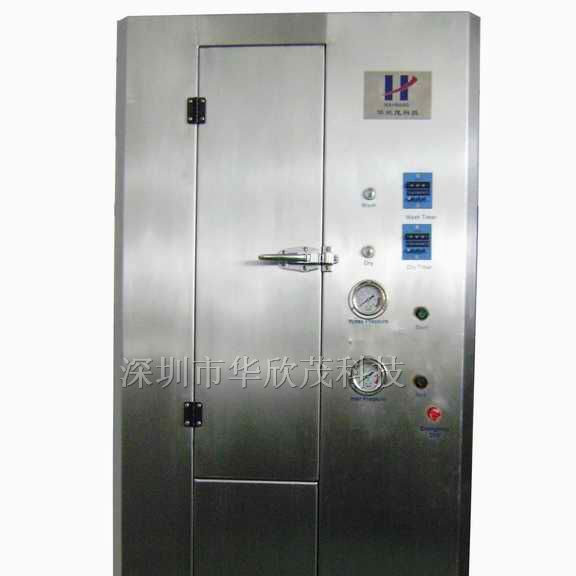

供应钢网清洗机GW-320
