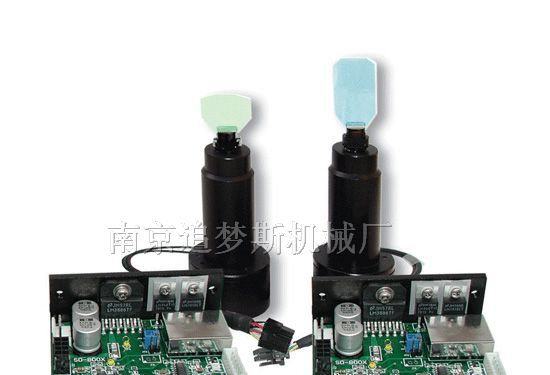

采用目前国际和最成熟的技术和工艺。电机采用动磁式结构，角度检测采用高精度电容式传感技术，所以本公司出产的扫描振镜控制系统具有输出力矩大，转动惯量小、速度快、精度高以及运行稳定等特点。驱动板采用贴片技术，所以具有体积小，抗干扰能力强等优点．系统综合性能、技术指标均已达到，甚至部分已经超过国外同类产品。

技术指标为：
1） 电机摆角范围：±20°（机械角）
2） 信号输入范围：±10V：±5V；±3V（由用户指定）
3） 系统线性区响应速度：0.35ms—0.50ms（视镜片惯量而定）
4） 模拟输入阻抗：200KΩ
5） 线性度：99.9 % (±20°范围内)
6） 电子线路稳定度：20PPM／℃
7） 重复精度：8微弧度
8） 工作温度环境：-20 － 50 ℃
9） 适合激光光斑直径： ＜＝￠10 MM
10）安装孔径： ￠22 MM

11）小步长阶跃响应时间 0.7ms

12）零漂移 10μRad

13）平均工作电流 2A

14）峰值电流 15A

15）线圈电阻 2.1Ω±10%

16）线圈电感 360μH ±10%

17）带载镜片 12mm光斑以下

18）马达的重量 210g

19）转动惯量1.5gm*cm2

20）电源电压 ±24V±10%（正负电压值相等）

高速光学扫描振镜系统主要用于高速高精度激光标刻、红外成像、快速成型等。可带载12mm、14mm标准入射光斑的各种波长的镜片

安装说明
一. 扫描头安装注意事项
1.  扫描头的散热问题
    扫描头在工作中会产生大量热量，必须把扫描头安装在铝材或铜材等散热性好的支架上，并确保正常工作时，扫描头表面温度不能超过45℃。XY支架采用一体化结构,这样既能增强散热能力又可以提高系统的稳定性。
2.  绝缘问题
    扫描头与支架之间一定要进行绝缘处理，以防止静电、高压对扫描头的损坏，增强系统抗干扰的能力,但同时又不能影响扫描头的散热。因而本公司在附件袋中提供了绝缘导热片，请用户务必使用。
3.  在设计XY支架时，一定要注意在XY扫描头同时转到角度时镜片不能碰在一起，否则镜片和扫描头都会损坏。
二. 驱动板的安装注意事项
1. 驱动板的散热问题
   驱动板在正常工作中也会产生大量热量，因而必须配上合适的散热器，确保在正常工作中温度不超过45℃。
2. 驱动板的接地问题
   为增强系统的抗干扰能力，要确保散热片和地之间具有很小的电阻。
三. 警告
1. 振镜系统出厂时已由人员调试完毕，用户不得随意调整。
2. 扫描头序号与驱动板序号必须一致，否则会产生自激、共振和发热等问题，导致系统不能正常工作，甚至损坏振镜系统。
3. 在没有配套散热器的情况下，请不要运行振镜系统，否则振镜系统会因迅速发热而发生性损坏。
4. 驱动板的输入电源极性一定不能接反，否则会彻底损坏振镜系统。
5. 在安装过程中，要注意保护镜片不被污染。
6. 由于驱动板和扫描头中有大量芯片，因而在安装过程中，一定要注意静电防护，以免损坏芯片。
