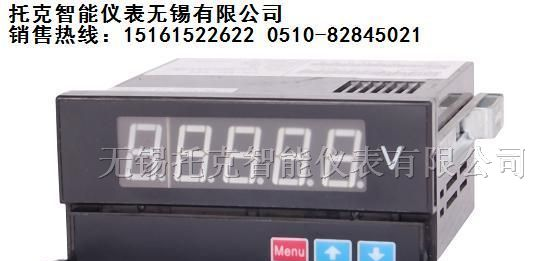

供应三相有功无功功率表 江苏
| 价 格： | 面议 | |
| 型号/规格： | TE-BW194P | |
| 品牌/商标： | 托克 |
特点
◎ 测量三相有功功率或无功功率
◎ 面板按键设定PT、CT参数
◎ 红色高亮数码管14.2mmH
◎ 外形尺寸48H×96W,开关电源AC 90～265V供电
◎ 可带电流变送输出或RS485通讯接口
一、型号及含义
二、技术参数
|
性能 规格 |
有功功率表 |
无功功率表 | ||
|
精度等级 |
0.5级 | |||
|
信 号 输 入 |
网 络 |
三相三线、三相四线（订货时请注明） | ||
|
电 压 |
额定值 |
AC100V、400V、600V（订货时请注明） | ||
|
过负荷 |
测量：1.2 倍 瞬时：2 倍/10S | |||
|
功 耗 |
<1VA (每相) | |||
|
阻 抗 |
>400k＆#8486; | |||
|
电 流 |
额定值 |
AC1A、5A | ||
|
过负荷 |
持续：1.2 倍 瞬时：10 倍/10S | |||
|
功 耗 |
<0.4VA (每相) | |||
|
阻 抗 |
<20m＆#8486; | |||
|
频 率 |
50Hz/60Hz | |||
|
显示 |
范 围 |
9999W、9999kW或9999MW |
9999var、9999kvar或9999Mvar | |
|
方 式 |
四位数码管显示加一符号位，量程自动转换（小数点根据量程自动切换） | |||
|
通 讯 |
接口方式 |
RS485／MODBUS－RTU | ||
|
波 特 率 |
4800或9600，面板按键可选 | |||
|
数据格式 |
10位数据或11位数据，面板按键可选 | |||
|
地 址 |
1～255，面板按键可设 | |||
|
报警 输出 |
类 型 |
二组无源触点输出，部份无源触点带有常开常闭输出 | ||
|
继电器容量 |
5A/250V | |||
|
报警值 |
通过面板按键任意设定上限报警值和下限报警值，为OFF时关闭该项功能 | |||
|
动作条件 |
上限输出：测量值≥上限设定值，下限输出：测量值≤下限设定值 | |||
|
返回条件 |
上限：测量值≤上限设定值－回滞量，下限：测量值≥下限设定值＋回滞量， | |||
|
变送 输出 |
标 称 值 |
0～20mA或4mA～20mA或0～5V | ||
|
负载电阻 |
电流输出时：0＜RL＜510Ω；电压输出时：RL≥5kΩ | |||
|
输出信号 |
额定值：25mA | |||
|
输出纹波 |
不大于2倍的基本误差值 | |||
|
电源 |
工作电源 |
AC、DC 85V～265V | ||
|
功 耗 |
＜3.5VA | |||
|
绝缘强度 |
2kV／50Hz／1min | |||
|
绝缘电阻 |
≥100MΩ | |||
|
工作条件 |
环境温度：-25~55℃，相对湿度≤93%，无腐蚀气体场所和金属粉尘 | |||
三、菜单操作说明
1、显示与按键：
五位数码管显示，最前面一位是符号位，后面四位为有效数值；量程自动切换。
按住 键持续2秒，本仪表自动进入设定状态，每按一下，自动进入下一项参数设定，若退出设定，按住键持续2秒即可；在设定状态，每按一下△键，设定值循环增加，按住不放，设定值快速循环增加，每按一下▽键，设定值循环减小，按住不放，设定值快速循环减小。
2、功能菜单
四、接线图及连接方式
1、接线图
(此接线图仅供参考,具体接线以仪表机壳标签为准)
2、连接方式
五、外形及开孔尺寸
六、变送输出
2、带一路或则三路变送输出（4-20 mA, 0-5V, 4-12-20 mA 等可选），电流输出负载能力为510Ω，电压输出负载大于5K。
3、变送对应关系：交流电压电流表一般为：输入信号为0时对应输出0V或4mA，输入标称信号时对应输出5V或20mA； 直流电压电流表除上述对应关系以外，如果考虑负信号输入时可用4-12-20mA，即负标称信号时对应输出4mA，输入信号为0时对应输出12mA ，输入正标称信号时对应输出20mA。功率表同电压电流表，即当输入标称电压电流信号，相角有功功率表时为0度，无功功率表时为90度时，得到的相应功率值对应变送满度输出，无信号输入时对应0V或4mA。另外也可用4-12-20mA，这时当输入标称电压电流信号，相角有功功率表时为0度，无功功率表时为90度时，得到的相应功率值对应变送满度输出无信号输入时对应12mA，输入标称电压电流信号，相角有功功率表时为180度，无功功率表时为-90度时变送输出4mA。功率因数和角度表，相角为0度时对应输出0V 或4mA相角为90度时对应输出5V或20mA。频率表，频率为40HZ时对应输出0V或4mA，频率为60HZ时对应输出5V或20mA。
七、通讯功能详细说明 (略)
-
用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作设定，否则会影响到使用安全和仪表的正常运行；
-
用户订货前必须事先参考有关TE-BW194P的产品说明，根据实际需要作功能选择；
-
用户在订货时请标明测量的功率值等级，以便为您提供面板显示单位;
-
用户在订货时无特殊说明时，我们将提供三相三线制功率表;
-
请按照规定的相位接入电流、电压信号，切勿接反;
-
未经许可，不得擅自拆开仪表;
-
本产品附件：安装配件 1付，说明书 1份，合格证 1份;
- 本产品自出厂之日起质保1年，终身维修;
