供应DH48S-S系列时间继电器
| 价 格： | 面议 | |
| 型号/规格： | DH48S-S(双设定.多段式预置型限时继电器) | |
| 品牌/商标： | 阳继 |
一、技术参数： 型号
类别
双设定多段式预置型限时继电器
外观
dzsc/17/1765/17176507.jpg
DH48S-S/1Z
DH48S-S/2Z
延时基数
0.01sec、0.01sec、1sec、0.1min、1min、0.1HR、1HR、10HR(任意设定两种)
延时范围
1-99倍限时倍率
额定工作电压
85-265VAC/VDC自由输入，其他工作电压可控制
消耗功率
小于4.5W
触点数量
1组继电器，1+3为复位，1+4为暂停
2组继电器
触点容量
阻性负载：5A/250VAC或5/28VDC
显示方式
固定秒闪指示灯，相应的两位LED显示前吸合或释放时间
度
电压影响误差、重复误差小于±50PPM，预置误差为0
信号输入
复位和暂停信号输入为触点或NPN（发射极对公共端1）采用光耦隔离，信号宽度不少于0.02Sec
底部无复位，暂停信号引入
使用环境
环境温度：-10℃-+55℃(不结冰)，湿度：35-85%HR
抗干扰能力
AC2kV(操作电端之间)或DC±500V，脉冲宽度1μs扰动下继电器正常工作
使用寿命
机械寿命：500,0000次，电器寿命：100,0000次
重量
约103g
约112克
主要功能
（1）通电限时继电器，双设定Tno、Tnc（Tno为限时吸合时间，Tnc为限时时间），一只继电器能替代两只继电器用，高两位BCD拔码为限时释放预置时间，低两位BCD拔码为限时预置吸合时间，LED相应显示当前限时时间段，可选做倒延时模式。
（2）既可往复循环限时工作，也可单次限时工作。
(3)智能提示功能：用户限时值为全0时LED显示”Erro”,提示预置出错；在复位或单次限时时间结束后LED显示”no”（当前转换电器是吸收状态）或”nc”（当前转换继电器是释放状态）。
（4）采用高性能专用微控芯片，底部暂停、复位信号采用光电耦隔离输入，提高抗干扰能力。
（5）高精度晶体振荡器作为系统时钟源，时间精度高达0.05%。
（6）八种限时倍率，任意设置继电器限时吸合、释放时间、时间范围宽（0.01Sec~990Hr）。
（7）DIN （48mm×48mm）标准面板尺寸，标准8针接口，可方便与底座配套使用。
（8）工作电源适用范围宽，85~265VAC/DC自由输入。
二、安装尺寸和接线图：
DH48S-S-1Z:
dzsc/17/1765/17176507.gif
DH48S-S-2Z:
dzsc/17/1765/17176507.gif
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 销售部
- 电话：0755-83350996
- 传真：0755-82883405
- 手机：18025309119
- QQ ：
供应DH48S系列时间继电器
信息内容：一、技术参数： 类别 多段式预置式限时继电器 外观 dzsc/17/1765/17176508.jpg 型号 DH48S DH48S-MR DH48S-2 DH48S-3 延时基数 1ms、0.01sec、1min、1HR、1Min/Sec、1HR/Min 延时范围 1-9999倍基数 1-9999倍基数 1-99倍基数 1-999倍基数 延时特性 4位拔码预置，无面板复位功能 4位拔码预置，有面板复位功能 2位拔码预置，无面板复位功能 3位拔码预置，无面板复位功能 触点容量 型号后带1Z为1组继电器输出，1+3为复位，1+4为暂停；型号后带2Z为2组继电器输出，触点容量均为阻性负载5A/250VAC或5/28VDC 显示方式 2、3或4位字高0.36的高亮LED显示，小数点根据设定延时基数自动移位，同时小数点还作为秒闪工作指示灯用 额定工作电压 85~265VAC/DC自由输入，其他工作电压可定制 精确度 电压影响误差、重复误差小于±50PPM，预置误差为0 信号输入 复位和暂停信号输入为触点或NPN（发射极为公共端1）采用光耦隔离，信号宽度不少于0.02Sec 特别功能 均为通电延时型，可选择停电记忆型(型号带E，如HD48SE)、倒延时模式（型号带Y，如DH48SY）、瞬动型（型号带C，如DH48SC），或可选其中两种功能（型号后附...
供应JQX系列大功率继电器JQX-62F-2Z

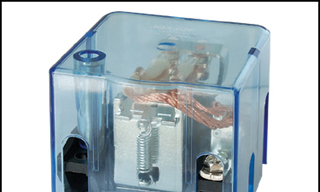

信息内容：JQX-62F-2Zdzsc/17/1765/17176509.jpg 一、产品特点： 电磁继电器是一种自动电气开关，当给了一个输入量，如电磁光或热信号时，他就能自动切换被控制电路，使之产生一个变，当输入量降至一程度时，它又恢复到初始状态，使被控电路又跳到原来状态。 广泛应用于机械设备、通讯设备、办公室设备、家用设备输入与输出电路之间的信号转换，增加输出电路重复信号，切换不同电压或电流，符留输出信号，闭锁电路，提供遥控等现代化自动领域。二、型号说明：dzsc/17/1765/17176509.gif三、常用触点形式：dzsc/17/1765/17176509.gif四、继电器的选择及使用： 继电器是重要的电子基础元件，它有自己的性能和工艺特点。在使用中，这些性能和特点都能直接影响着控制系统的工作质量和技术经济指标。因此对用户来讲，首先是根据整机线路要求正确选用适合的继电器，其次是正确使用继电器。否则，一是不能充分发挥继电器性能的作用和维持固有可靠性，甚至造成浪费；二是不能保证控制系统的正常工作，从而危及设备、系统的可靠性。正确选用继电器的原则：1、继电器的技术性能，如触点负荷、动作时间及电气参数、机械和电气寿命等，应完全满足整机系统所提出的要求。2、继电器的结构...
