供应直流固态继电器 >> 单相按装卧式10-80A
| 价 格： | 面议 | |
| 型号/规格： | SSR YHD-D(直流控直流) | |
| 品牌/商标： | 阳继 |
SSR YHD-D
dzsc/17/1764/17176418.jpg dzsc/17/1764/17176418.gif
一、产品特点：
1、功率金属氧化物场效应管输出(MOSFET)；
2、极低的导通电阻；
3、输入信号与TTL逻辑电路兼容；
4、输入回路与输出回路之间变压器隔离；
5、发光二极管指示工作状态；
6、配有安全保护盖；
7、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。
二、型号说明：
dzsc/17/1764/17176418.gif
三、技术参数：
| |||||||||||||||||||||||||||||||||
四、产品应用：
SSR系列直流固态继电器采用阻燃工程塑料外壳，造型别致，结构新颖，自升螺丝压接式接线，配有安全盖，使安装、检查方便快捷、安全可靠。输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床、塑料机械、健身器材、娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。
五、安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 销售部
- 电话：0755-83350996
- 传真：0755-82883405
- 手机：18025309119
- QQ ：
供应直流固态继电器

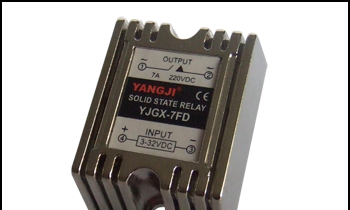

信息内容：YJGX-7FDdzsc/17/1764/17176419.jpg dzsc/17/1764/17176419.gif 产品概述：1、交流输出，采用双向可控硅输出，零电压开启，零电流关断。2、直流输出采用双极型三极管输出，导通压降低开关速度快，抗干扰性强。3、输入信号与TTO和COMS数字逻辑电路兼容。4、输入回路与输出回路之间光隔离。5、输入端-输出端之间隔离耐压2500V。6、单列直插式线路板焊接式安装，标准模数化尺寸。7、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。型号说明：dzsc/17/1764/17176419.gif技术参数： 单相电路板式固态继电器 产品型号 YJGX-7FD 接线图 控制方式 直流控值流(DC-DC) dzsc/17/1764/17176419.gif 负载电流 6A、7A 负载电压 60VDC、110VDC、220VDC 控制电压 DC3-32V 控制电流 6-35mA 通态漏电流 ≤1.5mA 通态降压 ≤1.2V 断态时间 ≤10mS 介质耐压 1500VAC 绝缘电阻 500MΩ/500VDC 环境温度 -25℃-+70℃ 安装方式 印刷版式PCB 重量 42g 注：当作用于感性负载时，用户须加抑制电路 产品应用： SSR电路板式固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，单列直插式线路...
供应直流固态继电器

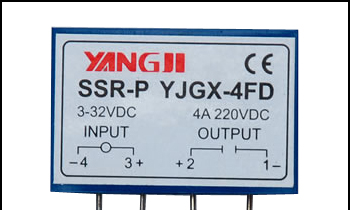

信息内容：JGX-4FDdzsc/17/1764/17176421.jpg dzsc/17/1764/17176421.gif 产品概述：1、交流输出，采用双向可控硅输出，零电压开启，零电流关断。2、直流输出采用双极型三极管输出，导通压降低开关速度快，抗干扰性强。3、输入信号与TTO和COMS数字逻辑电路兼容。4、输入回路与输出回路之间光隔离。5、输入端-输出端之间隔离耐压2500V。6、单列直插式线路板焊接式安装，标准模数化尺寸。7、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。型号说明：dzsc/17/1764/17176421.gif技术参数： 单相电路板式固态继电器 产品型号 YJGX-4FD 接线图 控制方式 直流控直流(DC-DC) dzsc/17/1764/17176421.gif 负载电流 3A、4A 负载电压 60VDC、110VDC、220VDC 控制电压 DC3-32V 控制电流 6-35mA 通态漏电流 ≤1.5mA 通态降压 ≤1.2V 断态时间 ≤10mS 介质耐压 1500VAC 绝缘电阻 500MΩ/500VDC 环境温度 -25℃-+70℃ 安装方式 印刷版式PCB 重量 16g 注：当作用于感性负载时，用户须加抑制电路 产品应用： SSR电路板式固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，单列直插式线路板...
