供应固态继电器系列 >> 整流固态继电器
| 价 格： | 面议 | |
| 型号/规格： | YJGZ-3(三相全波整流) | |
| 品牌/商标： | 阳继 |
三相整流固态继电器模块
dzsc/17/1763/17176391.jpgdzsc/17/1763/17176391.gif
一、产品特点：
1、弱电部分和强电部分光隔离；
2、控制信号与TTL逻辑接口；
3、强电控开关为晶闸管、整流器组成；
4、发光二级管指示工作状态；
5、广泛应用于电解、电镀、电磁振动、电磁吸铁、直流电源、直流电机等设备进行无触点开关控制。
二、型号说明：
dzsc/17/1763/17176391.gif
三、技术参数：
|
四、温度曲线图：
dzsc/17/1763/17176391.gif
五、安全注意事项：
1、 根据负载功率大小，应选择不同的电流余量。功率过大、电流余量就越大，一般选择整流固态继电器的电流容量是负载电流的2-4倍，
2、 输入、输出端应加有过压、过流保护措施。a、过压保护：输出端并接续流二极管或压敏电阻（当用240v电压时，选470-500v，当用440v电压时，选680-750v，当选660v电压时，选1100-1200v）；b、过流保护：主回路中串接快速断路开关或快速熔断器，取值为实际负载电流的1.5倍；
3、 散热要求：根据选用的整流固态继电器电流大小，工作方式，环境条件不同，应配至相应等效的散热器，40A以上加风扇强冷或水冷；
4、 安装方式：要求本产品与散热器接触之间须平整、光洁、并在相互接触表面之间涂一层导热硅脂，再将放有平垫圈、弹簧垫圈的螺丝对称拧紧固定。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 销售部
- 电话：0755-83350996
- 传真：0755-82883405
- 手机：18025309119
- QQ ：
供应固态继电器系列 >> 整流固态继电器
信息内容：单相整流固态继电器模块dzsc/17/1763/17176392.jpg dzsc/17/1763/17176392.gif 一、产品特点：1、弱电部分和强电部分光隔离；2、控制信号与TTL逻辑接口；3、强电控开关为晶闸管、整流器组成；4、发光二级管指示工作状态；5、广泛应用于电解、电镀、电磁振动、电磁吸铁、直流电源、直流电机等设备进行无触点开关控制。二、型号说明：dzsc/17/1763/17176392.gif三、技术参数： 单相整流固态继电器模块 型号 YJGZ-1（单相全波整流） 输出负载电源电压 240VAC 440VAC 输出负载整流电压 电源电压 输出负载整流电流 30A,60,100A,150A,200A,300A,400A 控制电压 3-32VDC或90-280VAC 控制电流 ≤25mA/DC或12mA/AC 介质耐压 ≥2500V 绝缘电压 ≥2500V 绝缘电阻 ≥100MΩ 电源频率 50Hz-60Hz 工作温度 -25℃-+75℃ 冷却风扇 负载10A以上配散热器，40A以上加风扇强冷 负载电流安全系数 阻性负载取2-3倍，感性负载取3-4倍 重量 (30-150A)550g,(200-450A)1700g 接线图 dzsc/17/1763/17176392.gif四、温度曲线图：dzsc/17/1763/17176392.gif五、安全注意事项：1、 根据负载功率大小，应选择不同的电流余量...
供应固态继电器系列 >> 固态调压继电器

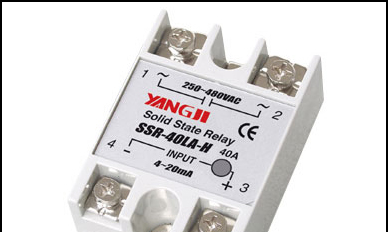

信息内容：SSR-LA-Hdzsc/17/1763/17176393.jpg dzsc/17/1763/17176393.gif 一、产品特点：1、双向可控硅输出采用比例式过零控制方式，在交流过零点时，使用可控硅导通或关闭；2、输入输出端光隔离，有利于实现弱电对强电的控制；3、发光二极管只是工作状态；4、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证。二、型号说明：dzsc/17/1763/17176393.gif三、技术参数： 单相电流型交流固态继电器 产品型号分类 SSR-10LA-H SSR-25LA-H SSR-40LA-H SSR-50LA-H SSR-60LA-H SSR-75LA-H 控制方式 电流型固态调压器 dzsc/17/1763/17176393.gif 负载电流 10A、25A、40A、50A、60A、75A 负载电压 H:250-480VAC 输入控制方式 随机型 控制电流 4-20mA 通态漏电流 ≤2mA 通态降压 ≤1.5VAC 断态时间 / 介质耐压 2000VAC 绝缘电阻 500MΩ/500VDC 环境温度 -30℃-+75℃ 安装方式 螺栓固定 工作指示 LED 重量 132g四、产品应用： SSR单相电压型、电流型固态调压器是采用阻燃工程塑料外壳，环氧树脂灌封，自升螺丝压接式接线，具有结构图强度高，耐冲击，抗震动性强，输入起动电流...
