供应UHG-21锅炉调节仪（横）
| 价 格： | 面议 | |
| 型号/规格： | UHG-21 | |
| 品牌/商标： | 晶达 |
1、概述
全新结构的UHG-21型单冲量液位调节仪，是在原SZD-2、SZD-3、SZD-S-2、SZD-S-3、SZD-S-4等多种型号仪表的基础上，根据用户要求，重新设计、研制，将以上多种仪表统一化、标准化、规范化，便于用户或设计部门选型及使用。本仪表采用液位电感线圈输入，订货亦可选择阀位反馈信号（0～10mA、4～20mA或电阻电位器）使之适用范围更广泛，其控制执行器，采用无触点交流过零出发电路。同时，内部线路、结构也作了进一步改进，整体结构及部分连线更简单、合理，使仪表工作更加稳定可靠，调整更加方便。
UHG-21型单冲量液位调节仪为PI连续给水调节装置，主要用于1-35T/h、压力≤2.5Mpa的各类锅炉锅筒水位自动调节。
2、调节系统的特点
（a）本调节系统能根据锅炉水位的变化自动调节给水量，连续进水，使锅炉的蒸发量和进水量趋于相对平衡状态，以维持锅炉锅筒水位处于正常位置，避免锅筒水位出现过低或过高现象。
（b）本调节系统避免了断续给水引起的水泵频繁启动时对电网的影响，和对省煤器的温度冲击，延长了辅机和电器的使用寿命。
（c）由于连续进水，从而可以配用较小容量的水泵和较小功率的电机，可以减少投资、节约电能。
（d）由于连续进水，充分利用了省煤器的热能，具有一定的节能效果。
3、主要技术指标
3.1 适用介质：非腐蚀性液位比重≥0.8
3.2 工作压力：传感器≥2.5MPa
3.3 工作温度：传感器≤250℃，仪表≤50℃
3.4 相对湿度：≤85%
3.5 工作电压：220VAC±10% 50Hz
3.6 功 耗：≤10VA
3.7 液位显示范围： -50mm～+50mm 或 0～100mm（可调）
3.8 蒸汽流量输入信号：0～10mA (4～20mA)开放器输出
3.9 阀位反馈信号：0～10mA（4～20mA）（DKZ310 或 DKJ310）
电阻反馈电位器（ZAZ执行器）
3.10 报警触点容量：三组触点均为AC250V/3A（电阻负载）
3.11 开关阀容量：AC250V/3A（电感负载）
3.12 液位输出信号：4～20mA，负载100Ω≤400Ω，标准负载250Ω
3.13 仪表吃醋：160 X 80 X 160（横式）
80 X 160 X 160（竖式）
3.14 开孔尺寸：76+1 X 152+1 mm
3.15 安装形式：仪表盘装
3.16 电感式浮球传感器法兰距：300±2、350±2、400±2、440±2（选用规格）
3.17 调节阀通经：Dg16、Dg25、Dg32、Dg40（选用规格）
|
外径尺寸 |
160mm（高）×80mm（宽）×160mm（深） |
供电电源 |
220V 110V 24V |
|
输入信号 |
0～5V 4～20mA 1～5V 0～10mA |
精度 |
1％ |
|
阀位信号 |
0-10mA(4-20mA) (DKZ310或DKJ310)电阻反馈电位器 |
显示形式 |
光柱 |
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 余宝珊 先生（公司 副总）
- 电话：0571-88056530
- 传真：0571-88071329
- 手机：13336114813
- QQ ：

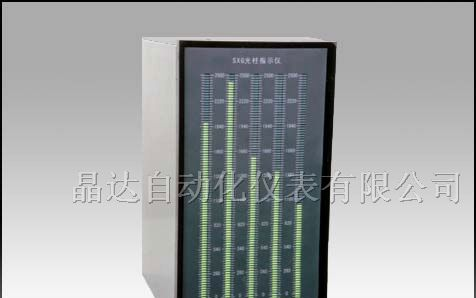

供应SXG 5光柱指示报警仪
信息内容：1、概述SXG系列LED光柱指示报警仪属S系列仪表。它与热电偶、热电阻、霍尔压力变送器、电感压力变送器、远程电阻压力表、DDZ-Ⅱ、DDZ-Ⅲ型及其它各种线性变送器配合，可用于冶金、电力、石油、化工、机械制造、热处理、轻工等行业实现对压力、温度、流量、液位、电压、电流等各种工业参数的指示、调节或自动报警。该系列产品1997年4月通过省科委技术鉴定，同年10月被国家科委列为重点新产品，并获多项国家专利，同时产品还通过CMC和中华人民共和国国家军事标准的型式试验和电磁兼容性检测。2、SXG多路光柱（巡检）指示仪每支光柱为一个回路，其中3至8光柱可配数码巡检，显示工程量，也可用于显示频率。3、工作环境3.1温度0～55℃，相对湿度≤85%3.2 输入信号(a) 4～20mA（0～10 mA）输入阻抗≤250Ω（400Ω）(b) 1～5V （0～5V） 输入阻抗≥100KΩ(c) 热电阻或热电偶等 3.3 输入阻抗电压信号≥500KΩ，电流信号62～500Ω。 3.4 数码显示(a) 满度指示“1999”(b) 数字分辨率5‰。 3.5 模拟量输出(a) 0～10 mA（负载电阻100Ω～1.5KΩ）200Ω标准信号负载。(b) 4～20mA（负载电阻100Ω～600Ω）250Ω标准信号负载。3.6 报警方式发光二级管指示及继电器触点输出，触点容量200V...

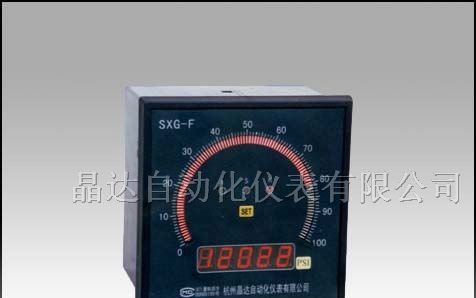

供应SXG 270度光柱指示报警仪
