外形尺寸	60.5*60.5（mm）

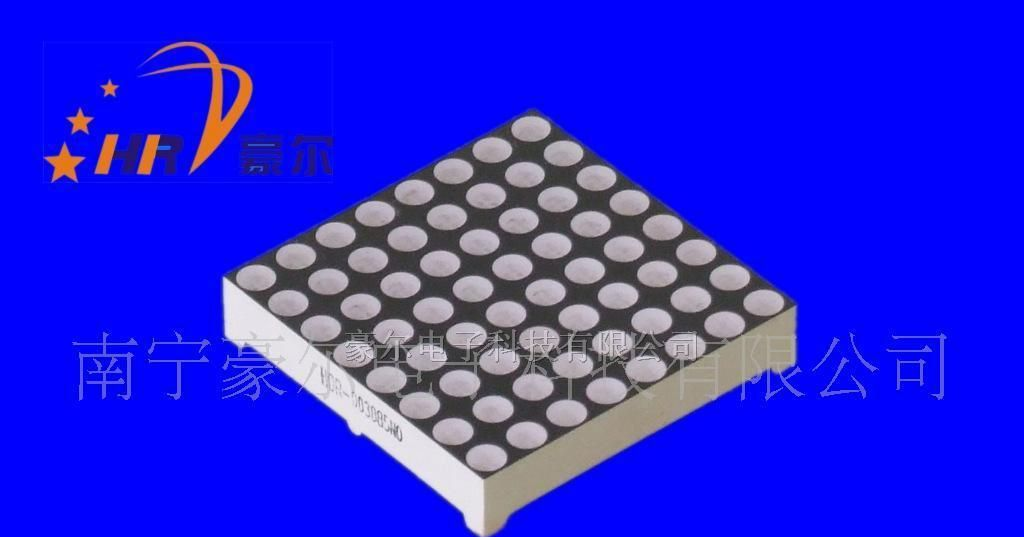

名称：表面封装LED点阵块（专利产品）

规格：5.0 8×8单色（单做单）

表面封装LED点阵块是一种在有壳LED点阵块（现有的LED点阵块有外壳，简称为“有壳LED点阵块”）基础上大胆创新和改进的，用于单色、双基色室内和半户外LED显示屏的新型LED点阵块。表面封装LED点阵块表面无外壳，直接在线路板的固晶位和焊线位上封装环氧树脂，其内部线路原理与有壳LED点阵模块完全相同，与现有单色、双基色室内和半户外LED显示屏控制系统及其单元板也完全兼容，可以替代现有的有壳LED点阵模块。



主要特点：

表面封装：产品无外壳，环氧树脂直接封装在线路板表面的发光芯片上；

外表美观：发光点为白色，线路板表面为黑色，墨色均匀，美观大方；

重量特轻： 是同规格有壳LED点阵块的四分之一，可大大减显示屏重量；

厚 度 薄： 是同规格有壳LED点阵块的三分之一，可做成超薄显示屏、超小型显示屏、双面显示屏、手举电子显示牌等；

视 角 广： 与表面贴装LED电子显示屏具有同样的视觉效果，从不同角度看亮度一致，显示轮廓清晰可见；

兼容性强：内部线路原理及引脚与同规格有壳LED点阵块完全相同，与现有单色、双基色室内和半户外LED电子显示屏控制系统及其单元板完全兼容，完全可以替代现有的有壳LED点阵块。



应用领域：

室内单、双色LED电子显示屏；

半户外单、双色LED电子显示屏。



技术参数：

像素间距：7.62mm

像素密度：17300点/m²

像素组成：1R/1Y/1B/1G

像素点数：8×8=64点

像素尺寸：￠4.6mm

线路极性：行共阳列共阴

视角：水平160°/垂直160°

视距：7.5m

使用寿命：＞50000小时

胶体颜色：半透明

表面颜色：黑面

外形尺寸：60.5mm*60.5mm

重   量：

工作环境：温度：-20℃～+50℃，湿度：10%～90%RH



专利产品 仿冒违法

专利名称：一种无壳发光二极管点阵模块

专利 号：ZL200720083643.2

专利权人：曾庆尧



1-5000片：	4.00	元/片
5001-30000片：	3.90	元/片
