供应霍尔电压传感器LV 28-P
| 价 格： | 面议 | |
| 型号/规格： | LV 28-P/LV28-P | |
| 品牌/商标： | LEM |
电压传感器LV 28-P
原边与副边之间是绝缘的,主要用于测量直流交流和脉冲电压。LV28-P具有出色的精度，良好的线性度，低温漂，的反应时间，宽频带，无插入损坏，抗干扰能力强的优点。
电参数
IPN 原边额定有效值电流10 mA
IP 原边电流测量范围0 .. ± 14 mA
R M 测量电阻RM min RM max
with ± 15 V @ ± 10 mA max 100 350 W
@ ± 14 mA max 100 190 W
ISN 副边额定有效值电流25 mA
K N 转换率2500 : 1000
VC 电源电压(± 5 %) ± 15 V
IC 电流消耗10 + IS mA
Vd 有效值电压用于交流绝缘检测 1), 50 Hz, 1 分钟2.5 kV
精度- 动态参数
X G 总精度@ IPN , TA = 25°C ± 0.6 %
eL 线性度< 0.2 %
Typ Max
IO 失调电流 @ IP = 0, TA = 25°C ± 0.1 mA
IOT IO的温漂0°C .. + 25°C ± 0.2 ± 0.30 mA
+25°C .. + 70°C ± 0.3 ± 0.60 mA
tr 响应时间 2) @ 90 % of V P max 40 μs
一般参数
TA 环境操作温度0 .. + 70 °C
TS 环境贮存温度- 25 .. + 85 °C
R P 原边线圈电阻@ TA = 70°C 250 W
R S 副边线圈电阻 @ TA = 70°C 110 W
m 质量18 g
标准 3) EN 50155
性能
· 应用霍尔原理的闭环(补偿)电流传感器
· 符合 UL 94-V0标准的绝缘外壳
使用原则
· 对于电压测量,原边电流与被测电压的
比一定要通过一个由用户选择的外部
电阻R 1确定,并串联在传感器原边回路
上
优势
· 出色的精度
· 良好的线性度
· 低温漂
· 抗外界干扰能力强
· 共模抑制比强
· 反应时间快
· 频带宽
应用
· 交流变频调速伺服电机牵引
· 直流电机牵引的静电转换
· 不间断电源 (UPS)
· 电焊机电源
· 电池电源
注意事项
· 当把LV28-P焊接在电路板上时,须用
低温烙铁,焊接时间应尽量短,否则将
有可能造成管脚内部联线开路
· 电路板上安装LV28-P的插孔位置必须
与LV28-P脚尺寸完全吻合,不能人为
挤压管脚,否则也将可能造成管脚内部联线开路
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应AC/DC转换器--二次侧控制器AP4310A
信息内容：二次侧控制器 产品说明 AP431X和AP430X是应用于高精度电源适配器、充电器的输出电压和电流二次侧控制器，具有精准的电压和电流调节功能。AP431X和AP430X内置高精度的电压基准参考和两个运放，其中带有电压基准的运放可用于适配器或充电器的电压环控制。 产品特点 - CC/CV控制- 精准的内置电压参考- 外围元件少- 环路补偿简单- 低功耗设计 应用领域 - AC/DC适配器- 电压充电器- LED电源 产品系列 P/N Vref Vcc(V) Supply Current(mA) Vsense(mV) Package Datasheet AP4305 ±0.5% 1.21V 18 1 200 SOT-23-6 dzsc/17/1671/17167146.jpg AP4306X ±0.5% 1.21V 18 1 70/100/150 SOT-23-6 dzsc/17/1671/17167146.jpg AP4313 ±1% 1.21V 18 1.2 200 SOT-23-6 dzsc/17/1671/17167146.jpg P/N Vref(V) ΔVref(mV) Channel Vcc(V) ...

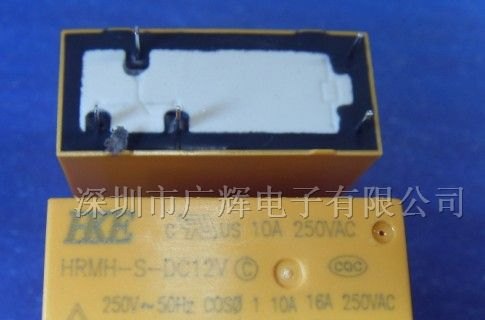

供应10a大功率继电器HRMH-S-DC12V
