供应青岛奥博静压投入式液位计
| 价 格： | 面议 | |
| 型号/规格： | ORBYBY | |
| 品牌/商标： | 奥博 |
一、概述
ORBYBY投入式液位变送器可以用来测量开口容器及河渠、湖泊、水井中的液位，具有结构简单、测量和安装方便等特点。ORBYBY投入式液位变送器由不锈钢探头、导气电缆和电气盒组成。变送器的探头为316不锈钢结构，可直接将其投入到被测液体中使用。传感器芯片由316不锈钢膜片与介质隔离，从而保证了它测量多种介质的液位。电气盒由电路腔室和接线腔室组成。零点和量程可在电路板上调节。
二、特点
经济
结构紧凑、坚固可靠
可用于0—1m…．0—100m的液位测量
精度为0．1％、0．25％、0．5％
两线制4—20mA输出或低功率，三线
制1—5V输出
液晶显示(选件)
三、工作原理
当把变送器投人到液体中某一位置时，传感器感受到的压力为：
P＝9．80665 ρ H
其中P一液体作用在传感器上的压强，单位kPa
ρ一液体密度，单位g／cm3
H一待测液面高度，单位m
所以H≈0．10197P／p
变送器把感受到的压力信号转换成电信号，此信号与液体高度成正比。
功能规格
测量范围
0—lm．．．．0—100m
输出
4－20mA、1—5VDC
电源
13—36VDC，允许无负载工作。
温度范围
介质温度： —20—70°
环境温度： —40—85°
贮藏温度： —40—85°
湿度
相对湿度为0—100％
负载特性
回路电阻由电源的电压决定，如下式描述：
负载特性图
负载电阻计算
R=(U—13V)／20—r
其中：U为电源电压
r为电缆线电阻
量程指变送器中的传感器为满度使用，
以测水为例，传感器满度使用的量程分别
为：
2m；3．5m：7m；10m：20m；35m：70m。
信号调节及接线
参考精度
标定量程的±0．1％、±0．25％、±0．5％包括线性、滞后、重复性
稳定性
上限极限值的±0．25％，保持12个月。
响应时间
小于200ms时间常数(压力阶跃变化的响应
时间为63．2％)。
射频干扰影响
当20—1000MHz，场强为30V／m，引线装在导线管当场强为10V／m，使用未屏蔽双绞线(无导线管时)，小于上限值的±0．25％。
结构材料
电器壳体：铝合金
测量探头：1Crl8Ni9Ti
测量膜片：316SS不锈钢
灌 充 液： 硅油
电 缆：耐油橡胶
重 量：1．5kg(不包括电缆)
青岛奥博提供本产品全面的技术支持和售后服务！
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杜文华
- 电话：0532-84906132
- 传真：0532-84905713
- 手机：15865564831
- QQ ：
供应青岛奥博ORBSST差压变送器
信息内容：奥博智能变送器的传感器小巧、坚固、满足您压力测量的一切需要。隔离膜片（316L、哈氏合金、钽等）将所测介质与传感器本体隔离，隔离膜片的波纹与传感器本体波纹一样，当传感器受到瞬间冲击压力或过大压力时，隔离膜片与本体波纹完全吻合停止移动，阻止过大压力对测量膜片的损害。H合金护套包裹在传感器四周，当传感器受到环境温度、测量介质温度变化时将热量迅速散发至四周，将温度对传感器本体的影响小至。同时数字温度传感器迅速将传感器本体温度发送给CPU进行温度修正。V型应力释放环使传感器浮动于外套上并释放了传感器本体上的机械应力，从而提高了其稳定性、静压特性。 奥博智能变送器选用16的A/D、A/D，高精度型选用24位的A/D、A/D，过程变量以数字或数据存贮。可以进行精确修正与工程单位转换。信号经修正后的数据转换为模拟输出信号。PC或HART手操器可以直接以数据信号方式存取内存信号，还可得到更高的精度。 智能型特点：1、超级的测量性能，用于压力、差压、液位、流量测量2、数字精度：+（-）0.05%3、模拟精度：+（-）0.75%+（-）0.1%F.S4、全性能：+（-）0.25F.S5、稳定性：0.25% 60个月6、量程比：100：17、测量速率：0.2S8、小型化（2.4kg）全不锈钢...

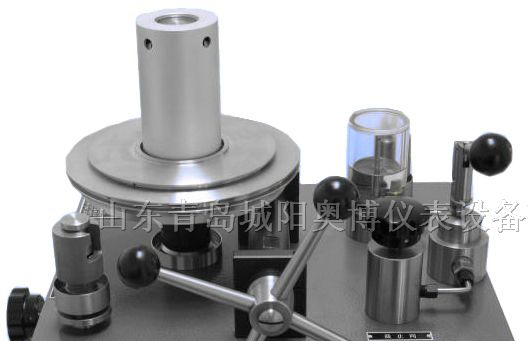

供应青岛奥博新规程活塞压力计
