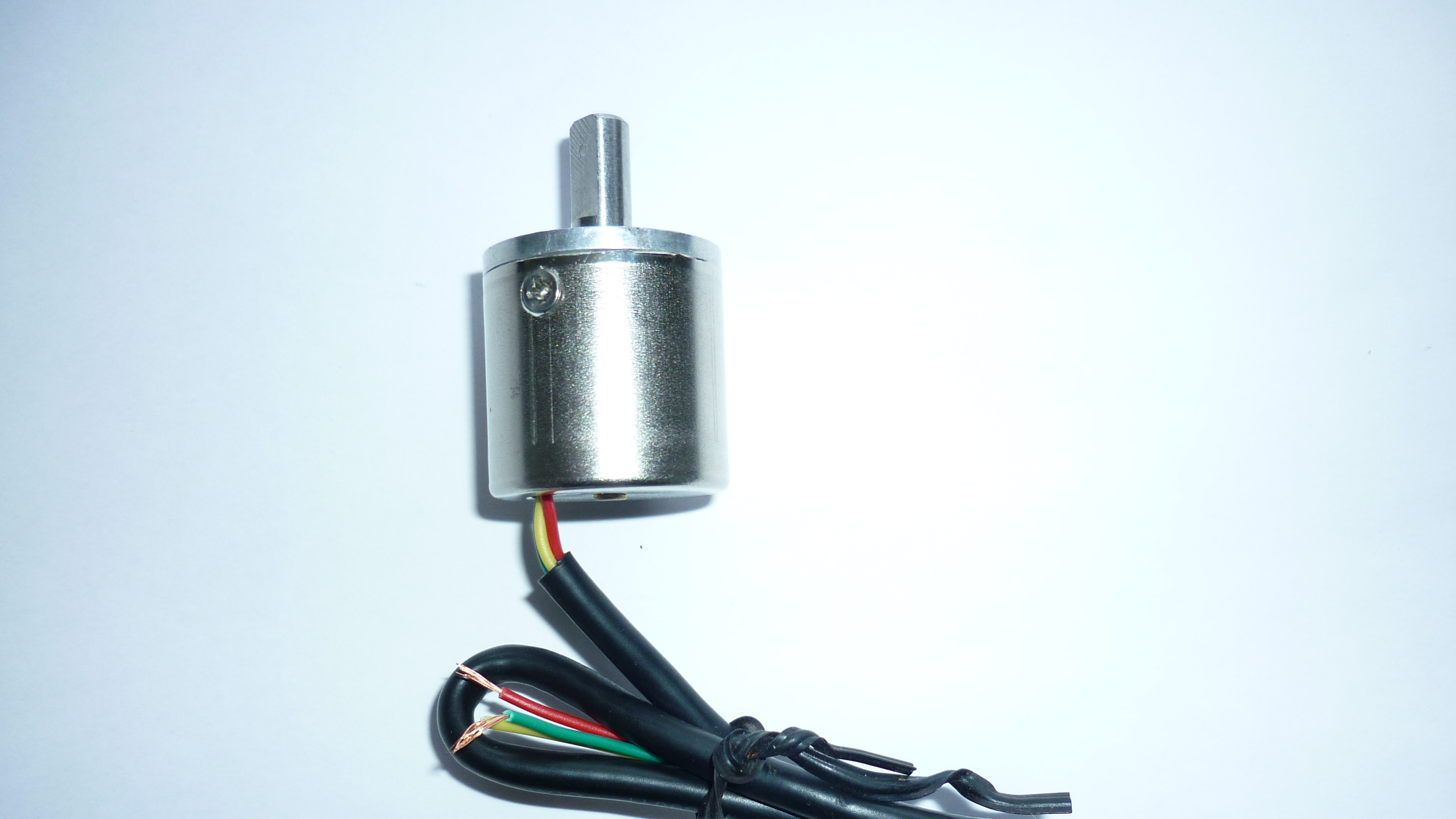

无接触角度传感器
| 价 格： | 面议 | |
| 型号/规格： | MTA23A,MTA23I | |
| 品牌/商标： | 敏通 |
无 接 触 角 度 传 感 器
特点:
1. 无接触磁阻效应技术, 360°范围角度检测;
2. 90°、180°、360°等角度检测,可根据客户要求设定检测角度;
3. 10Bit或12Bit分辨率;
4. 输出：A 模拟线性:0.5 — 4.5V, 0 —5.0V, 0 — 10V;
I 同步串行数字输出 SSI
5. 无接触,可靠性高寿命长,适应油污粉尘等恶劣环境工作;
6. 采用双轴承结构,起动力矩极小.
主要技术指标:
|
工作电压 |
5.0V+/-0.5V |
12.0V+/-1.0V | |
|
检测角度 |
90°、180°、360°等角度检测,可根据客户要求设定检测角度范围 | ||
|
输出 信号 |
A 模拟线性 |
0 --- 5.0V, 0.5--- 4.5V |
1.0 — 10V, 0—10V, 4mA---20mA |
|
I同步串行 |
SSI |
| |
|
分 辨 率 |
10Bit,12Bit |
10Bit,12Bit | |
|
采样速率 |
12KHz, 3KHz | ||
|
转速 |
600rpm | ||
|
工作温度 |
-40℃ --- +85℃/ -40℃ --- +125℃ | ||
型号说明: MTA23A - ***
|
MT |
A |
23 |
A,I |
*** |
|
敏通 |
磁敏角度传感器 |
外形尺寸 |
A:模拟线性输出 I.SSI |
角度检测范围 |
引出线说明：AWG26三芯屏蔽电缆线,
安装说明: 1. 根据检测要求选定无接触角度传感器;
2. 根据角度传感器参考零位,用M3圆头螺钉可靠固定;
3. 正确联接电线即可输出所需角度信号..
应用:
磁敏无触点角度传感器,广泛应用于工业自动化设备、纺织机械、造纸印刷机械、石化设备、国防工业等自动控制设备的水平和角度的测量,也适用于拉丝机等用作张力传感器.
1. 旋转角度位置、方向的检测;
2. 阀门角度检测控制系统;
3. 拉丝机,纺织机械,造纸机械张力控制;
4. 伺服电机检测控制系统
